本實用新型涉及洗衣機配套使用的洗滌裝置，由毛刷板及支撐環構成，尤其適合滾筒式洗衣機和波輪式洗衣機可拆裝式洗鞋，使用前，將所需毛刷板與支撐環撐入洗衣機內筒，毛刷板兩端凸起處嵌入支撐環內凹處形成凹凸配合，通過支撐環的支撐使毛刷板與洗衣機內桶保持相對固定，在洗滌中毛刷板始終與洗衣機內桶保持同步運動，當安裝于波輪洗衣機時，由底部波輪帶動水流使鞋子運動，并不斷與毛刷發生碰撞與摩擦達到洗滌目的，當安裝于滾筒洗衣機時，毛刷板始終與洗衣機內桶保持同步運動，鞋子在提升筋作用下提升到一定高度并掉落與毛刷板發生撞擊與相對摩擦，在水流共同作用下達到洗鞋目的。

背景技術：
：

現有的洗鞋方式包括手洗、機洗及一種洗衣機用洗鞋裝置，手洗時，由于鞋子本身是一種異形被清洗物，表面不規則，清洗通常較為費事，而市場上現有的洗鞋機，其機構主要源自于將波輪洗衣機底部的波輪替換為毛刷柱來達到洗鞋目的，體積較大并且功能單一，用戶不能在短時間內輕易在洗衣機與洗鞋機之間轉換，用戶花費如此數額購買功能單一的洗鞋產品并不現實，制約了洗鞋產品和技術的推廣，現有的洗衣機用洗鞋裝置主要由圓形毛刷套與支撐環構成，其產品結構較為固定為適應于不同的洗衣機尺寸需要制造大量的圓形毛刷套模具，生產成本高，且應用于滾筒洗衣機時，洗衣機提升筋結構會使圓形毛刷環較難貼合滾筒表面，使洗鞋效果減弱。

技術實現要素：
：

為了克服現有手洗費時費力，現有洗鞋機使用成本高且較為笨重功能單一的弊端，本實用新型提供了一種適合滾筒式洗衣機和波輪式洗衣機可拆裝式洗鞋，使用前，將所需毛刷板與支撐環放入洗衣機內筒，毛刷板兩端安裝座嵌入支撐環內凹處形成凹凸配合，通過支撐環的支撐使毛刷板與洗衣機內桶保持相對固定，在洗滌中毛刷板始終與洗衣機內桶保持同步運動，當安裝于波輪洗衣機時，由底部波輪帶動水流使鞋子運動，并不斷與毛刷發生碰撞與摩擦達到洗滌目的，當安裝于滾筒洗衣機時，毛刷板始終與洗衣機內桶保持同步運動，鞋子在提升筋作用下提升到一定高度并掉落與毛刷板發生撞擊與相對摩擦，在水流共同作用下達到洗鞋目的可拆裝洗鞋裝置。

本實用新型解決其技術問題所采用的技術方案是：

一種洗衣機用可拆裝洗鞋裝置，裝置由毛刷板與內凹支撐環構成，內凹支撐環由彈性材料制成，毛刷板均勻分布有刷毛，基本組成包括有刷毛、刷柱、基板、基座及安裝座部分，毛刷板兩端為柱型安裝座，用于與支撐環安裝匹配，毛刷板與內凹支撐環配合外徑稍大于洗衣機內筒桶徑，基板為薄質材料，毛刷板放置于洗衣機內筒后支撐環外沿內凹處與毛刷板兩端安裝座契合形成凹凸配合，此時支撐環作用于毛刷板且毛刷板有一定柔性可貼合洗衣機內桶弧面，毛刷板與洗衣機內桶之間會形成可靠的固定關系，通過與洗衣機自身所具有的洗衣程序配合可達到洗鞋目的。

所述的基座有一定高度，水流在基板與洗衣機內桶間存在可自由流動通道。

所述的毛刷板在自然狀態下為平板狀，工作時貼合洗衣機內筒表面成為弧面。

所述的支撐環為彈性環狀，截面為凹型。

所述的刷柱底部與基板連接，刷柱之間相互獨立。

所述的刷柱為中空圓柱，刷毛植于圓柱內。

所述的基板為薄質，可彎曲。

所述的支撐環為兩只應用于滾筒洗衣機時，安裝于提升筋兩端與洗衣機內筒空隙之間。

本實用新型的有益效果是：

廣泛適用于現有的波輪及滾筒洗衣機，支撐環為具有彈性的內凹構造，毛刷板兩端有柱型安裝座，當毛刷板放入洗衣機后可以通過安裝座與支撐環匹配安裝，并很好地避開了滾筒洗衣機提升筋位置，達到穩固的安裝效果，通過與洗衣機自身具備的洗衣程序配合即可達到鞋子的清洗目的，而在不需要毛刷結構時，可以快捷方便地取下支撐環和毛刷板，隨取隨用完成洗衣與洗鞋之間的快速轉換。

附圖說明

下面結合附圖和實施例對本實用新型做進一步說明。

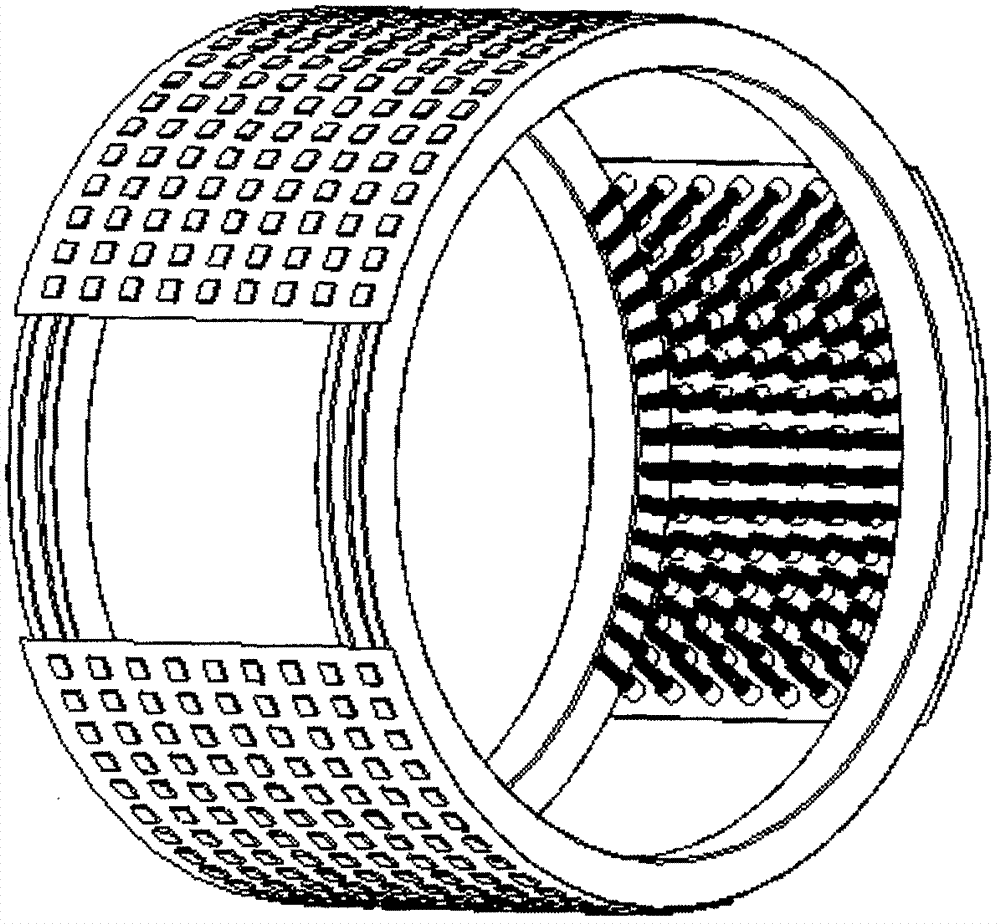

圖1是本實用新型工作狀態示意圖；圖2是本實用新型毛刷板結構示意圖；圖3是本實用新型毛刷板示意圖；圖4是本實用新型內凹支撐環示意圖；圖5是本實用新型內凹支撐環與毛刷板安裝座配合截面示意圖。

具體實施方式

圖1中所示，一種洗衣機用可拆裝洗鞋裝置，基本組成包括有兩個內凹支撐環，三塊毛刷板，毛刷板由圖2中刷毛201、刷柱202、基板203、基座204及圖3中安裝座301構成，洗鞋前放置三塊圖3中所示毛刷板于洗衣機內桶內，然后放入圖4中支撐環兩個，由于支撐環具有彈性，用手使之變形可方便撐入洗衣機內，支撐環外沿內凹部分依次與三塊毛刷板兩端安裝座301契合，形成如圖5所示凹凸配合，基板203為薄質，具有一定彎曲承受力，安裝后可貼合洗衣機內桶內曲面，圖1中支撐環與毛刷板配合外徑稍大于洗衣機內桶內徑，安裝于洗衣機內桶內時可形成過盈配合達到穩固的安裝效果，圖2中基座204具有一定厚度在安裝后可在洗衣機內桶與基板間形成水流通道，可保證水流順利通過洗衣機內桶內的水孔進行交換。當安裝于波輪洗衣機時，波輪轉動帶動洗衣機內桶內水流運動，鞋子與水流一起運動并與固定于桶壁的毛刷板發生無規則撞擊與摩擦，類似于人手使用毛刷對鞋子進行清洗，與波輪洗衣機自身所具有的洗滌、漂洗、甩干等程序配合下可完成鞋子的清洗與甩干工作，達到洗鞋目的。當安裝于滾筒洗衣機時，滾筒洗衣機內有三個提升筋，三個毛刷板分別安裝于兩個提升筋之間，提升筋兩端與洗衣機內桶之間有間距可供安放支撐環，安裝完成后毛刷板與洗衣機內桶將同步運動，當洗衣機內桶轉動鞋子跟隨運動，在提升筋作用下提升到一定高度，隨后掉下，與毛刷板之間發生撞擊與摩擦，類似于人手使用毛刷對鞋子進行清洗，與滾筒洗衣機自身所具有的洗滌、漂洗、甩干等程序配合下可完成鞋子的清洗與甩干工作，達到洗鞋目的。另，當本裝置應用在不同尺寸洗衣機時，可根據對應的洗衣機尺寸選取合適數量及規格毛刷板和相應直徑支撐環進行匹配安裝，可自由組合；毛刷板組成中刷柱、基板、基座由同一種材料開模注塑所得，根據現有材料包括有橡膠、聚丙烯塑料、乳膠等可以制成，支撐環可由橡膠、乳膠、聚氨酯等材料制成，以上僅列舉部分適合制造材料，可用材料并不局限于以上范圍。
