本實用新型涉及的是一種配置于針織機械的斷紗器，屬于一種針織機械部件。

背景技術：

現在絕大部分廠家生產的針織機械用斷紗器，都是由銅片和彈簧等構成的接觸式導電電路，這種結構的斷紗器在使用過程中容易受紗塵和油污以及銅片接觸導電碳化的影響，導致電路失靈，斷紗不能停車。并且這種斷紗器在使用中，由于電流的作用，觸點容易損壞，使用壽命很短。由于是用彈簧調節張力，在紗線要求張力很小的情況下，傳統的斷紗器很難達到要求。這些都會影響織物質量和提高生產成本。

技術實現要素：

本實用新型的目的在于提供一種非接觸式斷紗器，以解決上述背景技術提出的問題。

本實用新型是通過如下技術方案來完成的：

一種非接觸式斷紗器，由斷紗器殼體、磁鐵、干簧管、線路板、導電鋼絲、導電彈簧、輔助鐵板、燈罩、指示燈、調節螺桿和探桿等組成；斷紗時，干簧管在磁鐵的作用下導通停車控制電路。線路板由干簧管和其他基本電子元器件以及指示燈組成，通過導電鋼絲和導電彈簧接通斷紗控制電路。

本實用新型作用于干簧管的磁鐵通過磁鐵座固定在探桿的一端，并可以跟隨探桿轉動。

本實用新型斷紗器殼體內有一塊輔助鐵板，它可以和磁鐵相吸，協助探桿彈起。

本實用新型的調節螺桿前端有一個小磁鐵，通過調節螺桿可以調節小磁鐵與作用于干簧管的磁鐵之間的間距，從而調節探桿的張力大小。

本實用新型一種非接觸式斷紗器與現有技術相比，改變了傳統的銅片觸點式的接觸方式，采用磁鐵作用于干簧管來控制電路的通斷。解決了銅片接觸導電碳化導致電路失靈的問題。電路不受紗塵和油污的影響，斷紗自停功能穩定。在很小的紗線張力下也可以使用。

附圖說明

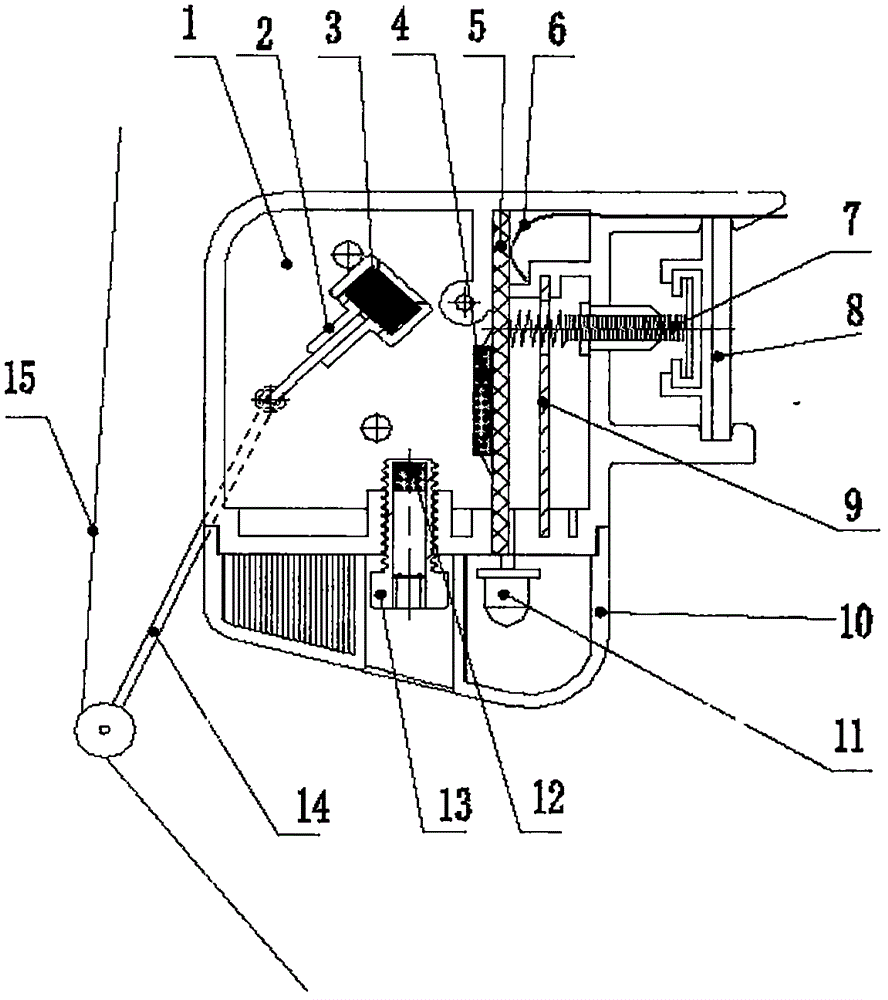

圖1是本實用新型的結構示意圖(斷紗前)。

圖2是本實用新型的結構示意圖(斷紗后)。

具體實施方式

下面結合附圖和具體實例對本實用新型做進一步詳細介紹：

圖1，圖2所示，是本實用新型的結構示意圖，它由斷紗器殼體(1)、磁鐵(3)、干簧管(4)、線路板(5)、導電鋼絲(6)、導電彈簧(7)、輔助鐵板(9)、燈罩(10)、指示燈(11)、調節螺桿(13)和探桿(14)等組成。磁鐵(3)通過磁鐵座(2)固定在探桿(14)的一端。線路板(5)由干簧管(4)和其他基本電子元器件以及指示燈(11)組成；通過導電鋼絲(6)和導電彈簧(7)接通斷紗控制電路。

圖1所示，斷紗器殼體(1)的卡槽卡在針織機的導電結合件(8)上，通過導電鋼絲(6)和導電彈簧(7)實現本實用新型的電源連接。在本實用新型工作中，紗線(15)壓下探桿(14)，磁鐵(3)遠離干簧管(4)，整個電路處于斷開狀態。現在針織機處于正常運轉狀態。通過調節螺桿(13)可以調節磁鐵(12)與磁鐵(3)之間的間距，從而調節探桿(14)的張力大小。
