本實用新型涉及一種布鞋鞋面清洗裝置，尤其涉及一種鞋廠用布鞋鞋面清洗裝置。

背景技術：

布鞋，顧名思義，即用布制作的鞋。布鞋，在我國有著3000多年的悠久歷史。據考證，最早的手工布鞋是在山西侯馬出土的西周武士跪像所穿的布鞋。2009年，“千層底手工布鞋制作技藝”被文化部列入《國家級非物質文化遺產》名錄，從而將這項古老的手工技藝保護起來。如今，布鞋正在時尚轉身成為“中國鞋”的代表，回歸到每個國人的日常生活當中。

布鞋廠制作布鞋的過程中需要清洗鞋面，目前生產用人工清洗布鞋鞋面存在清洗成本過大、清洗過程中需要耗費大量人力、清洗過程中需要耗費大量時間的缺點，因此亟需研發一種能夠降低成本、節約人力、節省時間的鞋廠用布鞋鞋面清洗裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服目前生產用人工清洗布鞋鞋面清洗成本過大、清洗過程中需要耗費大量人力、清洗過程中需要耗費大量時間的缺點，本實用新型要解決的技術問題是提供一種能夠降低成本、節約人力、節省時間的鞋廠用布鞋鞋面清洗裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種鞋廠用布鞋鞋面清洗裝置，包括有左支架、右支架、支撐板、齒條、清洗箱、水箱、第一電機、轉軸、葉片、第二電機、齒輪、連接桿、支桿、接觸塊、第一彈簧、第二彈簧、第一行程開關、第二行程開關、第三電機、伸縮桿、連接板和網箱，左支架和右支架之間連接有支撐板和齒條，支撐板位于齒條的正下方，支撐板上部設有清洗箱和水箱，清洗箱位于水箱的左方，清洗箱內底部設有第一電機，第一電機上部設有轉軸，轉軸上設有葉片，齒條左上方設有第二電機，第二電機前側連接有齒輪，齒輪與齒條嚙合，齒輪前側鉸接連接有連接桿，連接桿右上部設有支桿，支桿右部設有接觸塊，齒條前側上部設有第一彈簧和第二彈簧，第一彈簧位于第二彈簧的左方，第一彈簧位于清洗箱的右上方，第二彈簧位于水箱的右上方，第一彈簧頂端連接有第一行程開關，第二彈簧頂端連接有第二行程開關，接觸塊可以與第一行程開關和第二行程開關接觸，連接桿底部設有第三電機，第三電機輸出軸底部連接有伸縮桿，伸縮桿底部鉸接連接有連接板，連接板底部設有網箱，第一行程開關和第二行程開關與第三電機和伸縮桿之間有電路連接。

優選地，還包括有導軌，導軌設在左支架和右支架之間頂部，齒條頂部伸入導軌內。

優選地，還包括有濾網，濾網設在支撐板上，濾網位于清洗箱和水箱之間。

優選地，網箱體積小于清洗箱和水箱的體積。

優選地，左支架和右支架材質為Q235鋼。

優選地，第二電機為伺服電機。

優選地，齒條長度為1.5m，齒條和齒輪的寬度為0.4m。

工作原理：當鞋廠需要清洗布鞋鞋面時，可以使用本實用新型。這時將需要清洗的布鞋鞋面放入網箱內，在清洗箱內裝入混合有清洗劑的水，在水箱內倒入清水。這時啟動第二電機和第一電機順時針轉動，第二電機順時針轉動帶動齒輪順時針轉動，齒輪帶動連接桿和支桿在齒條上向右移動，接觸塊、第三電機、伸縮桿、連接板和網箱等隨之向右移動，當接觸塊接觸第一行程開關時，第二電機停止轉動同時第三電機逆時針轉動和伸縮桿伸長，伸縮桿伸長使連接板和網箱向下移動至清洗箱內，第三電機帶動網箱逆時針轉動，第一電機帶動轉軸和葉片順時針轉動，葉片攪動清洗箱內的水，這樣可以使網箱內的布鞋鞋面被清洗干凈。當布鞋鞋面被清洗干凈時，停止第一電機和第三電機旋轉并控制伸縮桿收縮復位，連接板和網箱向上移動復位，啟動第二電機順時針轉動，同理齒輪帶動連接桿和支桿在齒條上繼續向右移動，當接觸塊接觸第二行程開關時，同理第二電機停止轉動同時第三電機逆時針轉動和伸縮桿伸長，網箱下移至水箱內，水箱內的清水將布鞋鞋面上的清洗劑漂洗干凈。當布鞋鞋面漂洗干凈時，停止第三電機旋轉并控制伸縮桿收縮復位，人取走網箱內的布鞋鞋面即可。

因為還包括有導軌，導軌設在左支架和右支架之間頂部，齒條頂部伸入導軌內，齒輪在齒條上移動的過程中，導軌可以給齒輪起導向作用，還可以防止齒輪在移動的過程中脫離齒條。

因為還包括有濾網，濾網設在支撐板上，濾網位于清洗箱和水箱之間，在網箱帶著在清洗箱內清洗過的布鞋鞋面向右移動的過程中，網箱內殘余的積水可以通過濾網落在地上，防止支撐板上堆有積水。

因為左支架和右支架材質為Q235鋼，Q235鋼的承載力更強，可以增加左支架和右支架的使用年限。

因為第二電機為伺服電機，伺服電機的轉速可以很好地控制。

(3)有益效果

本實用新型所提供的一種鞋廠用布鞋鞋面清洗裝置，通過采用布鞋鞋面兩次移動并附帶清洗和漂洗的方式，不但能夠?qū)⒉夹媲逑锤蓛舳铱梢蕴岣吖ぷ餍剩谇逑吹倪^程中，通過自動清洗的方式從而達到了節約人力和節省時間的效果。

附圖說明

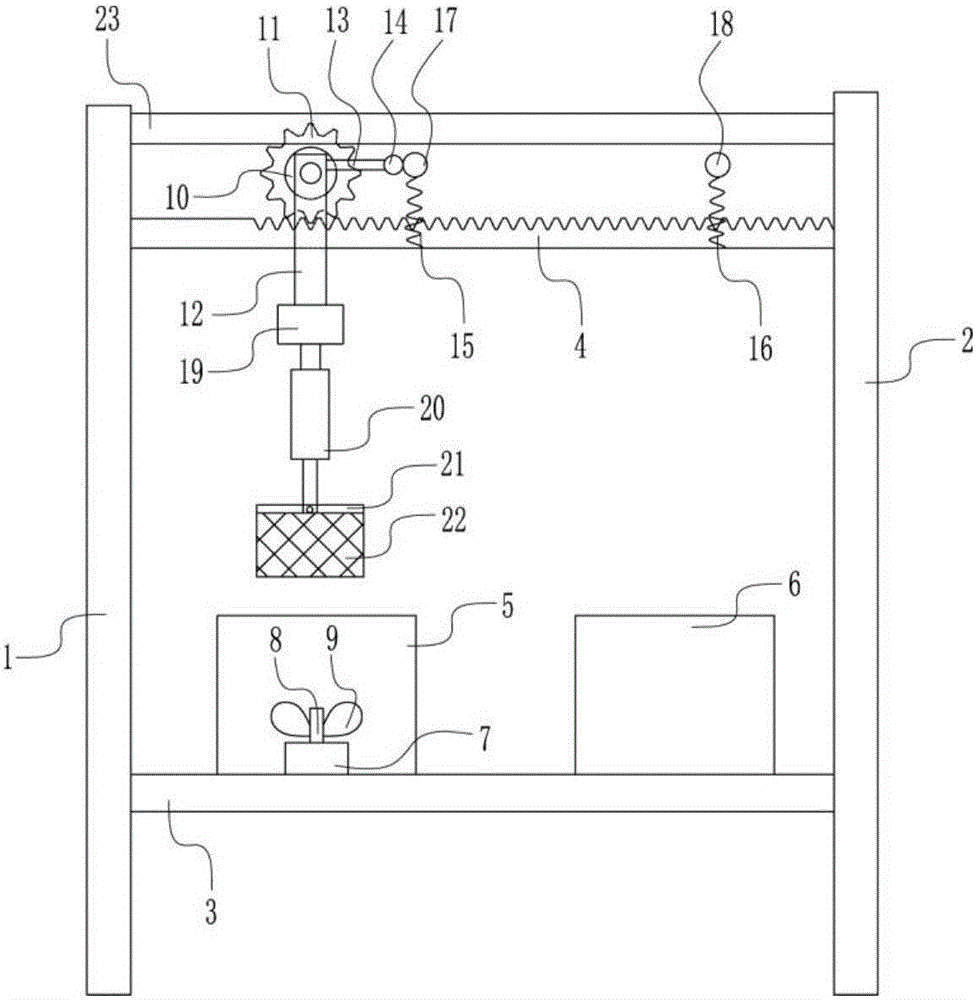

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

圖3為本實用新型的第三種主視結構示意圖。

附圖中的標記為：1-左支架，2-右支架，3-支撐板，4-齒條，5-清洗箱，6-水箱，7-第一電機，8-轉軸，9-葉片，10-第二電機，11-齒輪，12-連接桿，13-支桿，14-接觸塊，15-第一彈簧，16-第二彈簧，17-第一行程開關，18-第二行程開關，19-第三電機，20-伸縮桿，21-連接板，22-網箱，23-導軌，24-濾網。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種鞋廠用布鞋鞋面清洗裝置，如圖1-3所示，包括有左支架1、右支架2、支撐板3、齒條4、清洗箱5、水箱6、第一電機7、轉軸8、葉片9、第二電機10、齒輪11、連接桿12、支桿13、接觸塊14、第一彈簧15、第二彈簧16、第一行程開關17、第二行程開關18、第三電機19、伸縮桿20、連接板21和網箱22，左支架1和右支架2之間連接有支撐板3和齒條4，支撐板3位于齒條4的正下方，支撐板3上部設有清洗箱5和水箱6，清洗箱5位于水箱6的左方，清洗箱5內底部設有第一電機7，第一電機7上部設有轉軸8，轉軸8上設有葉片9，齒條4左上方設有第二電機10，第二電機10前側連接有齒輪11，齒輪11與齒條4嚙合，齒輪11前側鉸接連接有連接桿12，連接桿12右上部設有支桿13，支桿13右部設有接觸塊14，齒條4前側上部設有第一彈簧15和第二彈簧16，第一彈簧15位于第二彈簧16的左方，第一彈簧15位于清洗箱5的右上方，第二彈簧16位于水箱6的右上方，第一彈簧15頂端連接有第一行程開關17，第二彈簧16頂端連接有第二行程開關18，接觸塊14可以與第一行程開關17和第二行程開關18接觸，連接桿12底部設有第三電機19，第三電機19輸出軸底部連接有伸縮桿20，伸縮桿20底部鉸接連接有連接板21，連接板21底部設有網箱22，第一行程開關17和第二行程開關18與第三電機19和伸縮桿20之間有電路連接。

還包括有導軌23，導軌23設在左支架1和右支架2之間頂部，齒條4頂部伸入導軌23內。

還包括有濾網24，濾網24設在支撐板3上，濾網24位于清洗箱5和水箱6之間。

網箱22體積小于清洗箱5和水箱6的體積。

左支架1和右支架2材質為Q235鋼。

第二電機10為伺服電機。

齒條4長度為1.5m，齒條4和齒輪11的寬度為0.4m。

工作原理：當鞋廠需要清洗布鞋鞋面時，可以使用本實用新型。這時將需要清洗的布鞋鞋面放入網箱22內，在清洗箱5內裝入混合有清洗劑的水，在水箱6內倒入清水。這時啟動第二電機10和第一電機7順時針轉動，第二電機10順時針轉動帶動齒輪11順時針轉動，齒輪11帶動連接桿12和支桿13在齒條4上向右移動，接觸塊14、第三電機19、伸縮桿20、連接板21和網箱22等隨之向右移動，當接觸塊14接觸第一行程開關17時，第二電機10停止轉動同時第三電機19逆時針轉動和伸縮桿20伸長，伸縮桿20伸長使連接板21和網箱22向下移動至清洗箱5內，第三電機19帶動網箱22逆時針轉動，第一電機7帶動轉軸8和葉片9順時針轉動，葉片9攪動清洗箱5內的水，這樣可以使網箱22內的布鞋鞋面被清洗干凈。當布鞋鞋面被清洗干凈時，停止第一電機7和第三電機19旋轉并控制伸縮桿20收縮復位，連接板21和網箱22向上移動復位，啟動第二電機10順時針轉動，同理齒輪11帶動連接桿12和支桿13在齒條4上繼續向右移動，當接觸塊14接觸第二行程開關18時，同理第二電機10停止轉動同時第三電機19逆時針轉動和伸縮桿20伸長，網箱22下移至水箱6內，水箱6內的清水將布鞋鞋面上的清洗劑漂洗干凈。當布鞋鞋面漂洗干凈時，停止第三電機19旋轉并控制伸縮桿20收縮復位，人取走網箱22內的布鞋鞋面即可。

因為還包括有導軌23，導軌23設在左支架1和右支架2之間頂部，齒條4頂部伸入導軌23內，齒輪11在齒條4上移動的過程中，導軌23可以給齒輪11起導向作用，還可以防止齒輪11在移動的過程中脫離齒條4。

因為還包括有濾網24，濾網24設在支撐板3上，濾網24位于清洗箱5和水箱6之間，在網箱22帶著在清洗箱5內清洗過的布鞋鞋面向右移動的過程中，網箱22內殘余的積水可以通過濾網24落在地上，防止支撐板3上堆有積水。

因為左支架1和右支架2材質為Q235鋼，Q235鋼的承載力更強，可以增加左支架1和右支架2的使用年限。

因為第二電機10為伺服電機，伺服電機的轉速可以很好地控制。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
