本實用新型屬于服裝制造設備領域，尤其涉及一種縫紉設備。

背景技術：

服裝，多指衣服，在人類社會發展的早期就已出現，古代人把身邊能找到的各種材料做成粗陋的衣服用以護身。在國家標準中對服裝的定義為：縫制，穿于人體起保護和裝飾作用產品，又稱衣服。對現在社會來說，服裝已經是每個人裝飾自己，保護自己，能給自己和家人的必用品，不僅僅為穿，同時還是一個身份、一種生活態度、一個展示個人魅力的表現。

現有技術中，服裝的縫制主要使用電腦平車，并由熟練工人操作制得。隨著人力成本的提升，服裝的制備成本也在逐年攀升；而且，由于人力操作的原因，會導致不同批次、不同加工人員之間，所制得的服裝并不完全相同，具有質量不穩定的技術缺陷，同時，人力操作的加工效率低，服裝加工耗時較長。

因此，研發出一種縫紉設備，用于解決現有技術中，服裝生產縫制成本高、耗時長以及質量不穩定的技術缺陷，成為了本領域技術人員亟待解決的問題。

技術實現要素：

有鑒于此，本實用新型提供了一種縫紉設備，用于解決現有技術中，服裝生產縫制成本高、耗時長以及質量不穩定的技術缺陷。

本實用新型提供了一種縫紉設備，所述縫紉設備包括：控制單元、定位單元和送料單元；

所述控制單元分別與所述定位單元和所述送料單元連接，所述送料單元將待車縫的物料從所述定位單元運送至所設定的預設車縫位置。

優選地，所述定位單元包括：定位單元安裝板和定位爪；

所述定位單元安裝板上安裝有定位爪，所述定位爪為所述物料提供準確的定位。

優選地，所述定位單元還包括：限位塊、調節組件和旋鈕；

所述限位塊設置于所述定位單元安裝板上，所述調節組件與所述定位爪連接，所述調節組件還與所述控制單元連接，所述旋鈕與所述限位塊連接。

優選地，所述調節組件為氣缸，所述調節組件的數量為4個。

優選地，所述送料單元包括：送料單元安裝板、動力組件、壓料板和底托板；

所述動力組件、壓料板和底托板安裝在所述送料單元安裝板上，所述動力組件與所述壓料板連接，所述物料夾在所述壓料板與所述底托板中間。

優選地，所述動力組件為氣缸，所述動力組件的數量為2個。

優選地，所述縫紉設備還包括：固定單元；

所述固定單元與所述壓料板連接，所述物料通過所述送料單元到達所述預設位置時，所述固定單元將所述物料固定后車縫。

優選地，所述固定單元包括：固定單元安裝板、壓臂、連接板、托板、壓板、壓塊和壓塊固定件；

所述壓臂和所述連接板安裝在所述固定單元安裝板上，所述連接板與所述托板連接，所述壓臂與所述壓板通過所述壓塊連接，所述壓塊固定件設置在所述壓塊上。

優選地，所述縫紉設備還包括：顯示單元；

所述顯示單元與所述控制單元連接。

優選地，所述縫紉設備還包括：操作臺和腳架；

所述控制單元、定位單元和送料單元均設置于所述操作臺的上表面，所述操作臺的下表面安裝有所述腳架；所述腳架的高度可調節。

綜上所述，本實用新型提供了一種縫紉設備，所述縫紉設備包括：控制單元、定位單元和送料單元；所述控制單元分別與所述定位單元和所述送料單元連接，所述送料單元將待車縫的物料從所述定位單元運送至所設定的預設車縫位置。本實用新型提供的技術方案中，控制單元控制定位單元的預設定位，通過控制單元控制送料單元，將將待車縫的物料從所述定位單元運送至所設定的預設車縫位置物料到達定位單元的預設定位，物料在預設的位置進行車縫，整個過程精確可控，無需人力全程參與。解決了現有技術中，服裝生產縫制成本高、耗時長以及質量不穩定的技術缺陷。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1為本實用新型提供的一種縫紉設備的結構示意圖；

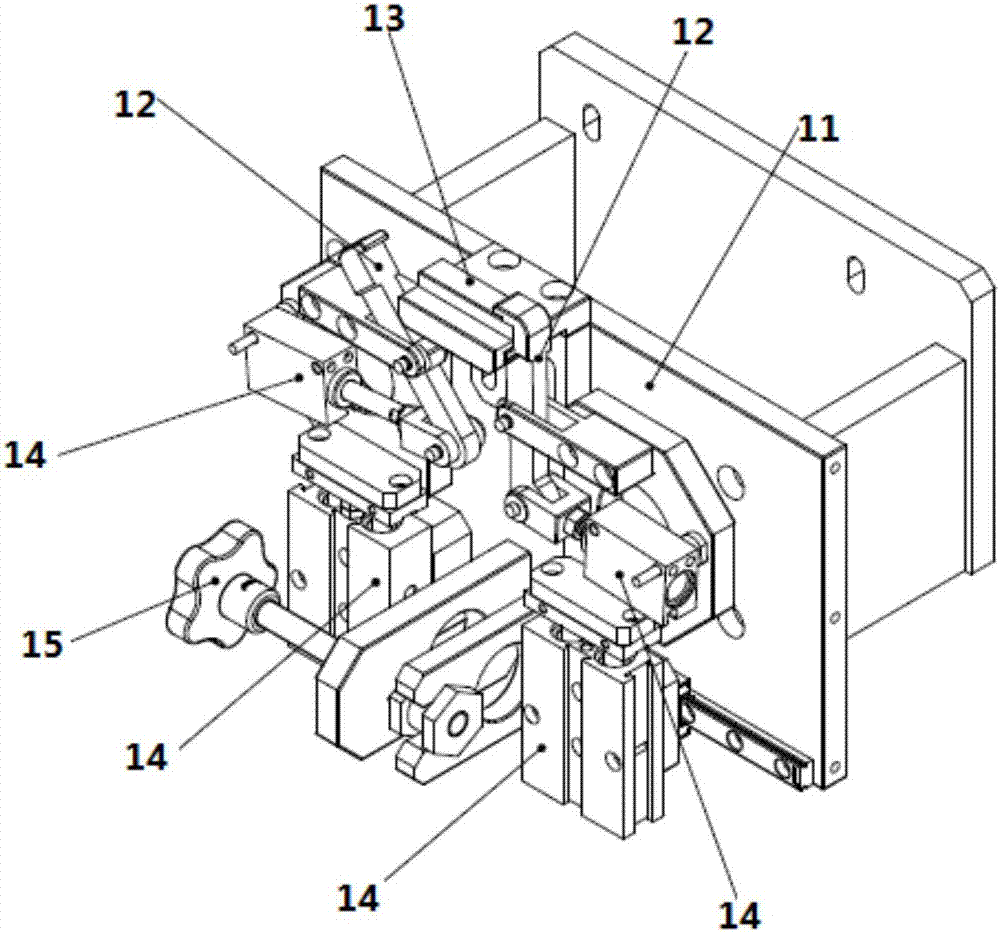

圖2為本實用新型提供的一種縫紉設備中，定位單元的結構示意圖；

圖3為本實用新型提供的一種縫紉設備中，送料單元的結構示意圖；

圖4為本實用新型提供的一種縫紉設備中，固定單元的結構示意圖；

其中，定位單元1、定位單元安裝板11、定位爪12、限位塊13、調節組件14、旋鈕15、送料單元2、送料單元安裝板21、動力組件22、壓料板23、底托板24、固定單元3、固定單元安裝板31、壓臂32、連接板33、托板34、壓板35、壓塊36、壓塊固定件37、顯示單元4、操作臺5和腳架6。

具體實施方式

本實用新型提供了一種縫紉設備，用于解決現有技術中，服裝生產縫制成本高、耗時長以及質量不穩定的技術缺陷。

下面將對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

為了更詳細說明本實用新型，下面結合實施例對本實用新型提供的一種縫紉設備，進行具體地描述。

請參閱圖1至圖4，本實用新型提供了一種縫紉設備，包括：控制單元、定位單元1和送料單元2；控制單元分別與定位單元1和送料單元2連接，送料單元2將待車縫的物料從定位單元1運送至所設定的預設車縫位置。本實用新型提供的技術方案中，控制單元控制定位單元1的預設定位，通過控制單元控制送料單元2，將物料從定位單元1到達所設定的預設車縫位置，物料在預設的位置進行車縫，物料在預設的位置車縫完畢后，送料單元2可以整個過程精確可控，無需人力全程參與。由于整個操作過程由電腦直接控制，準確定位，因此，不會由于技術人員的不同造成不同批次之間的衣服出現質量差異；同時，整個操作過程由電控精確控制，可實現連續作業，降低了人力成本，提高了生產效率。解決了現有技術中，服裝生產縫制成本高、耗時長以及質量不穩定的技術缺陷。

本實用新型提供的技術方案中，定位單元1包括：定位單元安裝板11和定位爪12；定位單元安裝板11上安裝有定位爪12，定位爪12為物料提供準確的定位。安裝在定位單元安裝板11上的定位爪12，可將待加工的布料推送到預設位置。

進一步地優化方案，為實現待加工布料的更進一步的精確定位，以及在定位過程中更好的實現定位爪12位置的調節。本實用新型提供的一種縫紉設備中，定位單元1還包括：限位塊13、調節組件14和旋鈕15；限位塊13設置于定位單元安裝板11上，調節組件14與定位爪12連接，調節組件14還與控制單元連接，旋鈕15與限位塊13連接。

控制單元控制調節組件14工作進程，調節組件14可為定位爪12的位置調節提供動力，限位塊13可以根據待加工的物料的不同，設定限位塊13的尺寸，作為物料放置位置的基準。同時，旋鈕15可以根據限位塊13尺寸的不同，調整相應的位置，保證限位塊13的穩定可靠。

為便于定位爪12的位置調節，本實用新型實施例中，調節組件14的數量為4個。4個調節組件14可以對于定位爪12的進行上下左右四個方向的調節。考慮到設備組裝方便，設備后期維護成本低以及有效延長設備使用壽命的原因考慮，本實用新型實施例中，調節組件14為氣缸。

本實用新型提供的一種縫紉設備中，送料單元2包括：送料單元安裝板21、動力組件22、壓料板23和底托板24；動力組件22、壓料板23和底托板24安裝在送料單元安裝板21上，動力組件22與壓料板23連接，物料夾在壓料板23與底托板24中間。

送料單元安裝板21可為動力組件22、壓料板23和底托板24提供一個穩定的支撐和安裝，保證送料單元2結構的整體穩定性。同時，動力組件22與壓料板23相連，為壓料板23提供動力，使得壓料板23可以在預設的位置壓住加工中的物料，加工完成后，動力組件22加壓料板23收起，加工完畢的物料收料，實現了自動化的連續生產。底托板24設置于物料的下方，與壓料板23配合，保證送料以及加工的過程中，物料不發生走位以及變形，確保加工完成后產品的質量穩定性。

考慮到設備組裝方便，設備后期維護成本低以及有效延長設備使用壽命的原因考慮，本實用新型實施例中，動力組件22為氣缸。為便于壓料板23到達所設定的壓料位置，本實用新型實施例中，動力組件22的數量為2個。

為進一步提升產品的質量，防止產品在加工過程中發生震動時，物料走位導致產品不能在預設的位置精確加工，本實用新型提供的一種縫紉設備還包括：固定單元3；固定單元3與壓料板23連接，物料通過送料單元2到達預設位置時，固定單元3將物料固定后完成車縫等加工流程。

進一步地明確方案，本實用新型實施例提供的一種縫紉設備中，固定單元3包括：固定單元安裝板31、壓臂32、連接板33、托板34、壓板35、壓塊36和壓塊固定件37；壓臂32和連接板33安裝在固定單元安裝板31上，連接板33與托板34連接，壓臂32與壓板35通過壓塊36連接，壓塊固定件37設置在壓塊36上。

固定單元安裝板31可以為壓臂32和連接板33提供一個穩定的支撐和安裝，保證固定單元3結構的整體穩定性。固定單元3中，壓板35和托板34共同作用，可以將物料加緊，使物料在整個加工以及運輸的過程中，不會發生移位以及變形。由于在常規的生產過程中，要盡量降低生產設備的尺寸，因此，實際的生產設備中，固定單元安裝板31的尺寸要盡量小，而為了更好的進行物料的夾持，托板34的尺寸又要盡量的大，連接板33可以保證托板34在運動的過程中，結構穩定，確保托板33和固定單元安裝板31之間有一相對穩定的位置關系。在物料釋放的過程中，壓臂32可將壓板35提起，實現物料的釋放；同時，壓塊36可以將壓臂32和壓板35穩定的固定在一起。為便于壓板35的更換，本實用新型提供的技術方案中，固定單元3還包括壓塊固定件37，壓塊固定件37可以將壓塊36快速準確的加緊，便于壓板35的快速更換。

為便于調節縫紉設備的各項加工參數以及各部件的位置調節，本實用新型提供的一種縫紉設備還包括：顯示單元4；顯示單元4與控制單元連接。

本實用新型提供的技術方案中，縫紉設備還包括：操作臺5和腳架6；控制單元、定位單元1和送料單元2均設置于操作5臺的上表面，操作臺5的下表面安裝有腳架6；腳架6的高度可調節。

在操作過程中，可根據實際的使用需求調節腳架的高度，方便不同身高和需求的技術人員作業。操作臺5一方面可以為控制單元、定位單元1和送料單元2提供一個穩定的支撐，同時，還可以便于操作人員進行一些與物料加工相關的其它作業，有效的增加擴大了縫紉設備的應用場景，應用范圍更加的廣泛。

綜上所述，本實用新型提供了一種縫紉設備，所述縫紉設備包括：控制單元、定位單元和送料單元；所述控制單元分別與所述定位單元和所述送料單元連接，所述送料單元將待車縫的物料運送至所述定位單元所設定的預設位置。本實用新型提供的技術方案中，控制單元控制定位單元的預設定位，通過控制單元控制送料單元，將將待車縫的物料從所述定位單元運送至所設定的預設車縫位置物料到達定位單元的預設定位，物料在預設的位置進行車縫，整個過程精確可控，無需人力全程參與。解決了現有技術中，服裝生產縫制成本高、耗時長以及質量不穩定的技術缺陷。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
