本發明涉及縫紉機技術領域，具體為一種縫紉機防亂線梭芯。

背景技術：

一般而言，在使用家用縫紉機進行的縫制作業中使用梭芯。縫紉機的使用者在使用縫紉機時通常使上線與下線為同色，因而一般而言，使用者按每個線色保管多個繞有使用頻率高的線的梭芯，并配合上線的線色來更換整個梭芯。

然而，繞在梭芯的線由于振動、旋轉而容易松開，并與其他線纏在一起，作業變得煩雜，而且，還產生將纏在一起的線剪斷并廢棄等浪費的情況。目前很多縫紉機在高速作業的情況下經常會出線卡線的現象。

技術實現要素：

本發明的目的在于提供一種設計合理，降低了縫紉機更換梭芯的工作強度，提升縫紉機的工作效率，保證縫紉機加工產品的品質，在使用過程中不易出現底線梭芯卡線的現象的一種縫紉機防亂線梭芯，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種縫紉機防亂線梭芯，包括梭芯本體、底線梭芯外殼、梭芯套殼和底線梭芯，所述梭芯本體上設有底線梭芯外殼，所述底線梭芯外殼的另一側設有梭芯套殼，所述梭芯本體的內部設有底線梭芯。

優選的，所述底線梭芯外殼的外側中間設有定位套筒，所述定位套筒的上方設有出線側縫，所述出線側縫為一條弧狀側縫，所述定位套筒的左側偏下方設有固定螺絲，所述固定螺絲的上方設有鉤止片，所述定位套筒的右側設有半圓孔，所述底線梭芯外殼的側壁上設有進線開口，所述進線開口的一側設有滑線槽，所述進線開口與滑線槽為一體結構，所述底線梭芯外殼的內部中間設有底線梭芯安裝軸，底線梭芯安裝軸與定位套筒一體成型，所述底線梭芯外殼的邊緣側壁內部設有底線梭芯軌道，所述底線梭芯軌道通過機器車在底線梭芯外殼的邊緣側壁內部。

優選的，所述梭芯套殼的套殼四周側壁上設有滑線槽，所述滑線槽的一側設有卡口，所述梭芯套殼的側壁中間設有定位套筒卡扣，所述定位套筒卡扣的一側設有夾線調節環，所述定位套筒卡扣的上方設有側壁圓孔。

優選的，所述底線梭芯的側壁上設有圓孔，所述底線梭芯的側壁上設有一條梭芯出線槽，所述底線梭芯套在底線梭芯安裝軸上。

與現有技術相比，本發明的有益效果是：

本發明設計合理，降低了縫紉機更換梭芯的工作強度，提升縫紉機的工作效率，保證縫紉機加工產品的品質，在使用過程中不易出現底線梭芯卡線的現象。

附圖說明

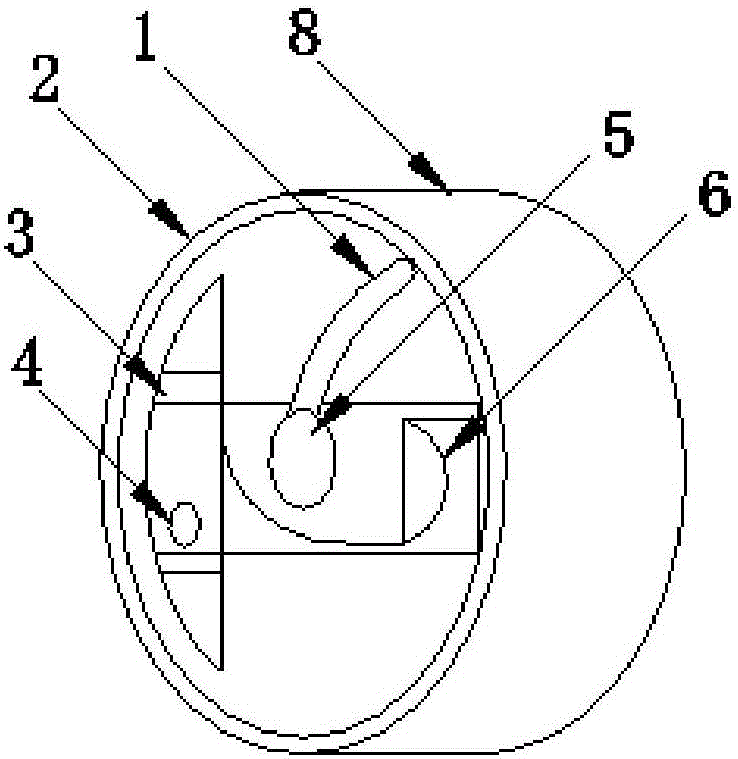

圖1為本發明梭芯本體結構示意圖；

圖2為本發明底線梭芯外殼示意圖；

圖3為本發明梭芯套殼示意圖；

圖4為本發明底線梭芯示意圖。

圖中：1、出線側縫；2、梭芯本體；3、鉤止片；4、固定螺絲；5、定位套筒；6、半圓孔；7、底線梭芯軌道；8、底線梭芯外殼；9、定位套筒套孔；10、滑線槽；11、進線開口；12、卡口；13、側壁圓孔；14、底線梭芯安裝軸；15、夾線調節環；16、定位套筒卡扣；17、底線梭芯；18、梭芯出線槽；19、梭芯套殼。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種縫紉機防亂線梭芯，包括梭芯本體2、底線梭芯外殼8、梭芯套殼19和底線梭芯17，梭芯本體2上設有底線梭芯外殼8，底線梭芯外殼8的另一側設有梭芯套殼19，梭芯本體2的內部設有底線梭芯17。

本實施例中，底線梭芯外殼8的外側中間設有定位套筒5，定位套筒5的上方設有出線側縫1，出線側縫1為一條弧狀側縫，定位套筒5的左側偏下方設有固定螺絲4，固定螺絲4的上方設有鉤止片3，定位套筒5的右側設有半圓孔6，底線梭芯外殼8的側壁上設有進線開口11，進線開口11的一側設有滑線槽10，進線開口11與滑線槽10為一體結構，底線梭芯外殼8的內部中間設有底線梭芯安裝軸14，底線梭芯安裝軸14與定位套筒5一體成型，底線梭芯外殼8的邊緣側壁內部設有底線梭芯軌道7，底線梭芯軌道7通過機器車在底線梭芯外殼8的邊緣側壁內部。

本實施例中，梭芯套殼19的套殼四周側壁上設有滑線槽10，滑線槽10的一側設有卡口12，梭芯套殼19的側壁中間設有定位套筒卡扣16，定位套筒卡扣16的一側設有夾線調節環15，夾線調節環15可以在定位套筒卡扣16上來回移動，定位套筒卡扣16的上方設有側壁圓孔13；底線梭芯17的側壁上設有圓孔，底線梭芯17的側壁上設有一條梭芯出線槽18，底線梭芯17套在底線梭芯安裝軸14上。

本發明設計合理，降低了縫紉機更換梭芯的工作強度，提升縫紉機的工作效率，保證縫紉機加工產品的品質，在使用過程中不易出現底線梭芯卡線的現象。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
