本發明涉及衣物處理技術領域，更具體地，涉及一種壁掛式衣物護理機。

背景技術：

現有城市大部分家庭毛巾等洗漱小衣物都放置在衛生間毛巾架或置物架上，因衛生間大多光線透風不足，毛巾等衣物無法得到有效干燥消毒，容易滋生細菌異味，嚴重影響家庭成員健康。

技術實現要素：

本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明提出了一種壁掛式衣物護理機，所述壁掛式衣物護理機烘干效果好。

本發明提出的壁掛式衣物護理機，包括：機殼，所述機殼內限定有護理腔，所述護理腔具有進風口、出風口和可開閉的操作口；ptc加熱模塊，所述加熱模塊設在所述護理腔內且鄰近所述進風口；氣體驅動裝置，所述氣體驅動裝置設在所述護理腔內；用于掛衣物的掛架組件，所述掛架組件與所述機殼相連且位于所述護理腔內；控制裝置，所述控制裝置與所述加熱模塊以及所述氣體驅動裝置相連，以控制所述加熱模塊和所述氣體驅動裝置工作。

本發明提出的衣物護理機可以實現毛巾等衣物的烘干，避免衣物滋生細菌，烘干效果好。

另外，本發明提出的壁掛式衣物護理機還可以具有如下附加的技術特征：

在本發明的一些實施例中，所述機殼的側部設有用于掛接所述衣物護理機的掛接部。

在本發明的一些實施例中，所述掛接部形成為設在所述機殼的后側面上的掛接孔或掛架。

在本發明的一些實施例中，所述機殼的下部設有用于支撐在位于所述衣物護理機的下方的下安裝面上的支撐部，所述進風口與所述下安裝面間隔開。

在本發明的一些實施例中，所述進風口設在所述機殼的底面的中部，所述支撐部形成為設在所述底面上且沿所述進風口的周向間隔開分布在所述進風口的外周的多個支撐腳。

在本發明的一些實施例中，所述機殼包括：主殼體，所述主殼體的上端設有所述操作口，所述主殼體的下端設有所述進風口，所述ptc加熱模塊設在所述主殼體內；上蓋，所述上蓋可活動地蓋設在所述主殼體的上端，以開閉所述操作口，所述上蓋與所述主殼體配合形成所述護理腔，所述出風口和所述氣體驅動裝置設在所述上蓋上。

進一步地，所述主殼體的頂面的后部設有兩個向上凸出的凸塊，所述凸塊上設有第一樞轉孔，所述上蓋的后邊沿上設有用于與所述凸塊配合的避讓缺口，所述避讓缺口的兩側壁面上分別設有第二樞轉孔，所述上蓋通過伸入所述第一樞轉孔和所述第二樞轉孔內的轉軸與所述主殼體可樞轉地相連。

進一步地，所述上蓋的下端面上設有向上凹陷的安裝槽，所述氣體驅動裝置設在所述安裝槽內。

更進一步地，所述出風口設在所述上蓋的上表面上，所述氣體驅動裝置為軸流風扇。

在本發明的一些實施例中，壁掛式衣物護理機還包括：隔離網，所述隔離網設在所述護理腔內且與所述護理腔的內周壁面相連，所述隔離網位于所述加熱模塊與所述出風口之間且鄰近所述加熱模塊。

在本發明的一些實施例中，所述護理腔的內周壁面上設有向內延伸的加熱支撐臺，所述加熱模塊支撐在所述加熱支撐臺上。

在本發明的一些實施例中，所述護理腔的內周壁面上設有掛架支撐臺，所述掛架組件支撐在所述掛架支撐臺上。

在本發明的一些實施例中，所述掛架組件包括：掛環，所述掛環與所述機殼相連；多個掛鉤，多個所述掛鉤沿所述掛環的周向間隔開設在所述掛環上。

在本發明的一些實施例中，所述掛環的外周面上設有沿其徑向向外延伸的支撐臂，所述掛環通過所述支撐臂支撐在所述機殼上。

在本發明的一些實施例中，所述掛環上設有安裝孔，所述掛鉤的上端插設在所述安裝孔內，所述掛鉤的下端向內然后向上彎折設置。

在本發明的一些實施例中，進風口處設有用于過濾氣體的過濾器，所述過濾器形成為沿水平方向延伸的過濾網，所述過濾網上設有香薰模塊。

在本發明的一些實施例中，所述機殼上設有照明燈和/或消毒裝置，所述照明燈和所述消毒裝置分別與所述控制裝置相連。

在本發明的一些實施例中，所述控制裝置包括適于遠程控制和顯示處理進度的移動終端應用程序。

本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

附圖說明

圖1是根據本發明實施例的衣物護理機的結構示意圖，其中，上蓋處于關閉狀態；

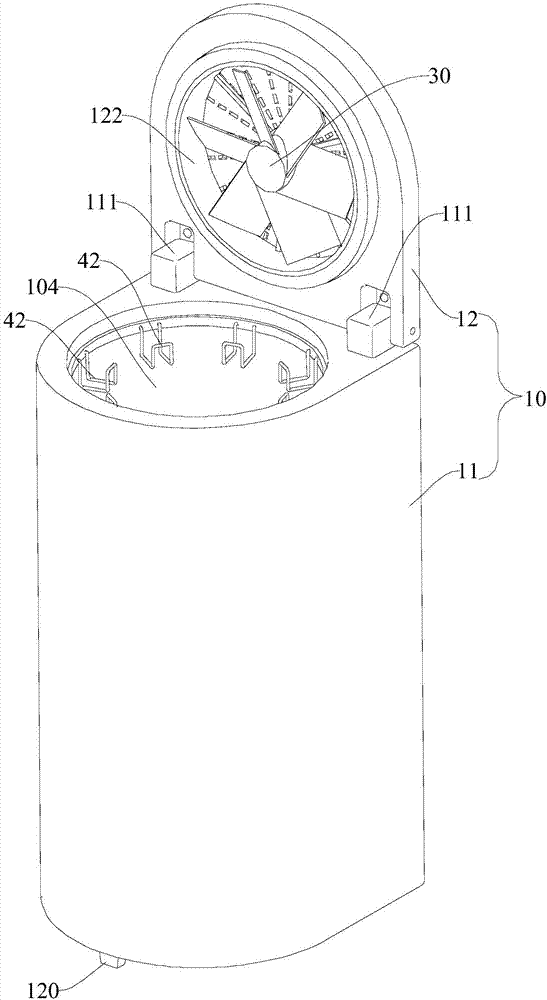

圖2是根據本發明實施例的衣物護理機的結構示意圖，其中，上蓋處于打開狀態；

圖3是根據本發明實施例的衣物護理機的爆炸圖；

圖4是根據本發明實施例的衣物護理機的前視圖；

圖5是根據本發明實施例的衣物護理機的左視圖；

圖6是根據本發明實施例的衣物護理機的俯視圖；

圖7是根據本發明實施例的衣物護理機的仰視圖；

圖8是圖4中沿線a-a方向的剖視圖。

附圖標記：

衣物護理機100；

機殼10；護理腔101；進風口102；出風口103；操作口104；

掛接部110；支撐部120；加熱支撐臺130；掛架支撐臺140；

主殼體11；凸塊111；第一樞轉孔1111；

上蓋12；避讓缺口121；第二樞轉孔1211；安裝槽122；

加熱模塊20；

氣體驅動裝置30；

掛架組件40；掛環41；掛鉤42；支撐臂411；

過濾器50；香薰安裝槽501；

隔離網60；

香薰模塊70。

具體實施方式

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本發明，而不能理解為對本發明的限制，本領域的普通技術人員在本發明的范圍內可以對上述實施例進行變化、修改、替換和變型。

下面結合附圖詳細描述根據本發明實施例的壁掛式衣物護理機100。

參照圖1至圖8所示，根據本發明實施例的衣物護理機100可包括：機殼10、加熱模塊20、氣體驅動裝置30、用于掛衣物的掛架組件40和控制裝置(圖未示出)。

機殼10內限定有護理腔101，護理腔101具有進風口102、出風口103和可開閉的操作口104。加熱模塊20(或稱發熱模塊)設在護理腔101內并且鄰近進風口102。氣體驅動裝置30設在護理腔101內且鄰近出風口103。掛架組件40與機殼10相連并且位于護理腔101內。可選地，掛架組件40可以為護理腔101的上部，以方便掛設衣物。控制裝置與加熱模塊20以及氣體驅動裝置30相連，以控制加熱模塊20和氣體驅動裝置30工作。

由此，用戶可以通過控制裝置控制衣物護理機的工作狀態。在氣體驅動裝置30的驅動下，外界氣體可以從機殼10下部的進風口102進入，并經過加熱模塊20加熱形成熱風，吹向掛架組件40上的毛巾等衣物，對衣物進行烘干，之后氣體可以從出風口103吹出，根據本發明實施例的衣物護理機100烘干效果好。

可選地，進風口102可設置機殼10的下部，出風口103可設置在機殼10的上部。由此，不僅符合熱空氣自然向上流動的規律，使氣體更易向上流動，可以降低氣體驅動裝置30的負荷，起到節能效果，而且可以減少對地面上灰塵的吹動，可減少地面揚塵，并且還可以將地面的一些灰塵吸附到進風口102的過濾器50上，起到一定的吸塵效果。

可選地，加熱模塊可以為ptc加熱體，ptc加熱體發熱迅速，熱效率較高，健康環保無膠粘合更健康，使用壽命長，遇氣體驅動裝置30故障時能自控溫度，電壓使用范圍寬，不燃燒，安全可靠，可以提高衣物護理機100的性能。另外，可以將加熱模塊20和氣體驅動裝置30分別設置在下部和上部，使得兩個部件相互之間不會干擾，更方便安裝。在本發明中，加熱模塊20并不限于ptc加熱體，還可以為其它加熱部件，例如，電阻加熱體等，本發明對此不做特殊限制。

參照圖1至圖3所示，機殼10上設有掛接部110，機殼10的下部設有支撐部120。衣物護理機100可以通過掛接部110壁掛到位于衣物護理機100的側部的墻壁等側安裝面上，也可以通過支撐部120支撐在位于衣物護理機100下方的地面或桌面等下安裝面上。

具體地，根據衣物護理機100的掛接部110的結構，可以在側安裝面上設置與之配合的結構，掛接部110可以與側安裝面上的結構相互配合，使衣物護理機100可以實現壁掛安裝，從而有效節省地面空間。當安裝環境不適宜進行壁掛安裝時，可以將支撐部120支撐在下安裝面上，實現衣物護理機100的落地安裝，使用非常靈活。其中，當衣物護理機100落地安裝時，進風口102可以與下安裝面間隔開。由此，衣物護理機100在落地安裝時也能夠保證較好的進風效果，具有較好的烘干功能。

根據本發明實施例的衣物護理機100可以實現毛巾等衣物的烘干，避免衣物滋生細菌，烘干效果好且節能性好，可以落地放置，也可以根據用戶需求壁掛固定，節省衛生間空間，使用靈活性較強。

參照圖1至圖3所示，掛接部110形成為設在機殼10的后側面上的掛接孔，可以通過在墻壁等側安裝面上安裝可插接到掛接孔內的掛鉤等結構，實現衣物護理機100的壁掛安裝，安裝方便。為保證安裝的牢固性，掛接孔可以有多個，機殼10的后側面的上部和下部均可以設置掛接孔，使衣物護理機100的上部和下部均可以實現固定，安裝較牢固。

可以理解的是，掛接部110形成為掛接孔僅作為示例進行描述，在本發明中，掛接部110還可以為其它結構，例如，在本發明的一些未示出的實施例中，掛接部110為掛架，掛架可以安裝到墻壁等側安裝面上，以實現衣物護理機100的壁掛安裝。

可選地，進風口102可設在機殼10的底面的中部，支撐部120可形成為多個支撐腳，多個支撐腳分別設在機殼10的底面上并且沿進風口102的周向間隔開分布在進風口102的外周。由此，不僅可以保證較好的進風效果，而且支撐效果好。

參照圖1至圖8所示，根據本發明的一些實施例，機殼10可包括主殼體11和上蓋12，操作口104可設在主殼體11的上端，進風口102可設在主殼體11的下端，例如，主殼體11的底面上。ptc加熱模塊20設在主殼體11內。上蓋12可活動地蓋設在主殼體11的上端以開閉操作口104，上蓋12與主殼體11配合形成護理腔101，出風口103和氣體驅動裝置30設在上蓋12上。由此，不僅方便制造和裝配，而且操作方便，可以方便用戶進行拿取等操作。

在本發明中，對于上蓋12可活動的方式不做特殊限制，上蓋12可以平移或者樞轉等。在本發明的一些實施例中，上蓋12可以繞沿水平方向延伸的樞轉軸線可樞轉地設在主殼體11上。具體地，如圖1至圖3、圖6所示，主殼體11的頂面的后部可設有兩個向上凸出的凸塊111，凸塊111上設有第一樞轉孔1111，上蓋12的后邊沿上設有用于與凸塊111配合的避讓缺口121，凸塊111可以插接到避讓缺口121內，避讓缺口121的兩側壁面上分別設有第二樞轉孔1211，上蓋12可通過伸入第一樞轉孔1111和第二樞轉孔1211內的轉軸與主殼體11可樞轉地相連。

由此，不僅方便制造和拆裝，而且上蓋12樞轉性好。可選地，凸塊111可以與主殼體11一體形成，以進一步方便制造，提高整體結構強度。

較優選地，如圖1至圖3、圖8所示，上蓋12的下端面上設有向上凹陷的安裝槽122，氣體驅動裝置30設在安裝槽122內。由此，氣體驅動裝置30可以內置在上蓋12上，安裝較牢固并且對氣體驅動裝置30的保護性較好。進一步地，出風口103可設在上蓋12的上表面上，氣體驅動裝置30可為軸流風扇。由此，氣體流動性好，可以提高衣物護理機100的烘干效果。如圖1和圖6所示，出風口103可包括多個并且呈輻射狀分布在上蓋12的上表面上，使得出風更均勻柔和，噪音較小。

如圖3和圖8所示，衣物護理機100還包括隔離網60，隔離網60可設在護理腔101內并且與護理腔101的內周壁面相連，隔離網60位于加熱模塊20與出風口103之間并且鄰近加熱模塊20。由此，可以通過隔離網60將衣物和加熱模塊20隔離開，避免衣物直接掉落到加熱模塊20上。

可選地，護理腔101的內周壁面上可設有向內延伸的加熱支撐臺130，這里，向內也就是向護理腔101內。加熱模塊20可支撐在加熱支撐臺130上。由此，更方便制造和安裝，加熱模塊20安裝較牢固。可選地，護理腔101的內周壁面上可設有掛架支撐臺140，掛架組件40支撐在掛架支撐臺140上，制造方便且安裝性好。在本發明中，加熱支撐臺130和掛架支撐臺140可以由設置在護理腔101的內壁面上的凹槽的壁面形成，也可以由設置在護理腔101的內壁面的內凸結構形成，可以根據具體情況進行靈活設置。

在本發明中，掛架組件40的結構可形成為多種，可選地，參照圖2、3和圖8所示，掛架組件40可包括掛環41和多個掛鉤42。掛環41與機殼10相連，多個掛鉤42沿掛環41的周向間隔開設在掛環41上。由此，可以在衣物護理機100內同時掛接多個毛巾等衣物，滿足一家多口的需求，而且風可以從掛環41內通過，通風順暢，可以保證一定的通風量，烘干效果好。

如圖3和圖8所示，掛環41的外周面上可設有多個支撐臂411，多個支撐臂411沿掛環41的周向間隔開，每個支撐臂411沿掛環41的徑向向外延伸，掛環41可通過支撐臂411支撐在機殼10上，支撐效果好，并且掛環41的尺寸可以相對減小，成本降低。

可選地，掛環41上可設有安裝孔，掛鉤42的上端可插設在安裝孔內，掛鉤42的下端向內然后向上彎折設置，以方便且牢固地掛衣物。在制造時，可以將掛環41和掛鉤42分別制造出來，然后將掛鉤42安裝到掛環41上即可，其中可以根據需要在掛環41上安裝不同數量的掛鉤42，使用較靈活。為提高掛鉤42的安裝牢固性，還可以在掛鉤42安裝到掛環41上后再進行粘接或焊接等固定操作，當然，也可以使掛環41和掛鉤42一體形成，使掛架組件40為一體件，可提高整體穩定性且方便制造。

根據本發明的一些實施例，進風口102處可設有用于過濾氣體的過濾器50，以減少雜質顆粒等進入到護理腔101，減少內部積灰以及避免在干衣時弄臟衣物。可選地，過濾器50可形成為沿水平方向延伸的過濾網，過濾網上可設有香薰模塊70，如圖3和圖8所示。香薰模塊70發出的香氣可以上升到達護理腔101的衣物處，對衣物起到香薰作用，衣物護理機100的使用性能提升。

如圖3和圖8所示，過濾網的中部可以設置上端敞開的香薰安裝槽501，香薰模塊70可以設置在香薰安裝槽501內，安裝方便且牢固。可選地，香薰安裝槽501可以由設置在過濾網上且向上延伸的環形擋圈圍成。由此，不僅可以保證對香薰模塊70的固定效果，而且過濾網的整體厚度可以較薄。

為進一步提升衣物護理機100的性能，機殼10上還可以設置一些具有輔助功能的部件，例如，用于照明的照明燈、用于對衣物進行殺菌消毒的殺菌裝置，殺菌裝置可以為臭氧殺菌裝置或者紫外線殺菌裝置等。照明燈和消毒裝置分別可以與控制裝置相連，以方便進行控制管理。

在本發明中，控制裝置可以采用本領域常用的一些結構，例如，控制電路板等。在本發明的一些實施例中，控制裝置還包括適于遠程控制和顯示處理進度的移動終端應用程序。也就是說，本發明實施例的衣物護理機100還具有可以安裝到手機或者平板電腦等移動終端上的移動終端應用程序，即app，從而可以在移動終端上進行遠程控制衣物護理機100，并且可以在移動終端上實時查看衣物護理機100的處理進度，使用更便捷，人性化程度更高。

圖1至圖8示出了根據本發明實施例的衣物護理機100的一個具體示例。參照圖1至圖8所示，在該實施例中，衣物護理機100包括機殼10、ptc加熱模塊20、氣體驅動裝置30、用于掛衣物的掛架組件40、香薰模塊70、隔離網60和控制裝置(圖未示出)。機殼10的后側面形成為平面，機殼10的前側面形成向前凸出的弧形面，機殼10的前側面與機殼10的左側面和右側面圓滑連接。該機殼10外形美觀，作為壁掛面的后側面形成為平面，與側安裝面配合性好，更方便掛靠，機殼10從前側看外形規整圓滑，美觀大方。

機殼10包括主殼體11和上蓋12，上蓋12可樞轉地設在機殼10的上端，主殼體11內上下貫通設置，主殼體11的下端開口形成進風口102，上端開口形成操作口104。過濾網沿水平方向延伸地設置在進風口102處，進風口102形成為圓形口，過濾網形成為與之適配的圓形，進風性好。香薰模塊70設置在過濾網的上表面上。

ptc加熱模塊20設在主殼體11內，并且間隔設置在香薰模塊70的上方。隔離網60間隔設置在ptc加熱模塊20的上方并且鄰近ptc加熱模塊20，使得護理腔101的用于容納衣物的空間可以盡量大。護理腔101的橫截面形成為圓形，ptc加熱模塊20和隔離網60的外輪廓分別形成為圓形。ptc加熱模塊20形成為輪形且包括內圓部、外圓部和連接在內圓部和外圓部之間的連接條。隔離網60包括多個同心圓條和徑向連接條。

掛架組件40包括掛環41和多個掛鉤42，掛環41形成為圓環形并且設置在主殼體11的上端鄰近操作口104的位置，以方便操作。每個掛鉤42由金屬條彎折形成為開口向上的大體u形，掛衣性好。在本實施例中，掛鉤42為八個并且沿掛環41的周向均勻設置，當然，在實際中，掛鉤42的數量和設置位置可以靈活設置。

上蓋12的下表面上設置安裝槽122，氣體驅動裝置30為軸流風扇，并且設置在安裝槽122內。氣體驅動裝置30、操作口104、護理腔101和進風口102可同軸設置，使氣體流動更順暢，衣物處理效果更好。安裝槽122的外周沿可以設置一圈向下凸出的下凸邊，當上蓋12蓋在主殼體11上時，下凸邊可以抵在操作口104的內周壁面上，使上蓋12關閉更嚴且密封效果更好。

在裝配衣物護理機100時，可分別裝配衣物護理機100的頂蓋部分和機身部分。具體地，對于主體部分，可以將ptc加熱模塊20、隔離網60、掛架組件40從上部按順序安裝到主殼體11內，然后將香薰模塊70和過濾器50固定后再和機殼10組裝。對于頂蓋部分，可以將上蓋12和軸流風扇組裝；最后可將頂蓋部分和機身部分組立成整機。

圖1中示出了上蓋12關閉時的示意圖，圖2中示出了上蓋12打開時的示意圖。當用戶需要處理衣物時，可打開上蓋12，將要處理的衣物按順序掛到掛環41上的掛鉤42上，然后關閉上蓋12，然后啟動機器即可。

本專利特別設計的機身內部結構，使毛巾、內衣等衣物可以通過機殼10內的掛鉤42固定，通過底部的ptc加熱模塊20加熱內部空氣，再由頂部的軸流風扇產生氣流，加熱后的熱空氣循環烘干毛巾衣物。機殼10的底部可放置香薰模塊70，用戶可根據喜好更換香味，提升生活品質。

根據本發明實施例的衣物護理機100的其他構成以及操作對于本領域的普通技術人員來說是可知的，在此不再詳細描述。
