本發明涉及一種清洗的工具，特別是床單局部清洗裝置。

背景技術：

在日常生活中使用的紡織品，時間長了臟了都需要清洗，對于一些小件清洗比較容易，大件清洗就比較難了，如床單被罩等，如果全臟了全面清洗也是應該的，但有時候這些大件只是弄臟了一點，如某處灑濺一點果汁，全部清洗費水費力，局部清洗有沒有相應設備，這仍有待于該進加以解決。

技術實現要素：

為了解決上述問題，本發明提供了床單局部清洗裝置。

本發明采用的技術方案為：床單局部清洗裝置，其特征在于包括清洗杯和清洗刷，清洗杯為上部開放的錐狀容器，清洗杯下部連接有底座；清洗刷設有刷頭，刷頭連接有刷桿，刷桿連接有手柄，刷桿上吻合套設有環形刷體，環形刷體靠在刷頭上整體呈錐形，環形刷體和刷頭外表面設有刷毛。

本發明也可以稱為一種被罩局部清洗工具，進一步的，所述清洗杯的錐狀容器與底座通過立桿連接。

本發明也可以稱為一種床單局部清洗裝置，進一步的，所述立桿內設有上端與清洗杯的錐狀容器聯通的且上端橫截面呈圓形的中空腔體，中空腔體上端設有密封球，密封球和手柄的后端,前者為一個永磁體，后者為一個軟磁體，清洗杯外側設有與底座連接的容納腔，中空腔體下部設有貫穿立桿側壁的與容納腔聯通的側孔。

本發明也可以稱為一種沙發套的局部清洗器，進一步的，所述容納腔上沿高于清洗杯上沿。

本發明也可以稱為一種床上用品的局部清洗設備，進一步的，所述錐狀容器內設有能夠放入其中的錐狀傘，錐狀傘由傘片周向連接圍成，相鄰傘片連接位置可以彎曲折疊，錐狀傘下端連接有一向上伸展的傘桿，傘桿上套有圓環，傘片各相連處上端中的間隔端分別通過拉線與圓環連接。

本發明也可以稱為一種紡織品的局部清洗工具，進一步的，所述傘片上設有帶鉤粘片。

本發明也可以稱為一種紡織品的便捷清洗工具，進一步的，所述傘片的向外凸出的折疊處上設有帶鉤粘片條。

本發明也可以稱為一種紡織品的快捷清洗工具，進一步的，錐狀傘的所述傘片上端的向外凸出的折疊角上設置夾子。

本發明也可以稱為一種紡織品的高效清潔裝置，進一步的，清洗杯的邊緣四周均勻分布四個凹槽，并設有能夠放入其中的十字晾衣架。

本發明也可以稱為一種床罩的局部高效清潔裝置，清洗刷的手柄與環形刷體設置套設在刷桿上的壓縮彈簧，

本發明也可以稱為一種被套的局部便捷清潔裝置，在壓縮彈簧靠近手柄端設有壓在壓縮彈簧上端的卡環，所述卡環卡在清洗刷的刷桿上不同位置，壓力調節環形刷體旋轉速度。

本發明在使用時，在清洗杯內倒入清洗液，如水或含洗滌劑的水，將床單弄臟的地方置于清洗杯上方，然后用清潔刷壓入杯內，然后用手柄旋轉刷頭或同時旋轉環形刷體，刷毛刷洗掉污物，高效快捷便利，省水省力。

附圖說明

圖1為本發明實施例一剖視示意圖。

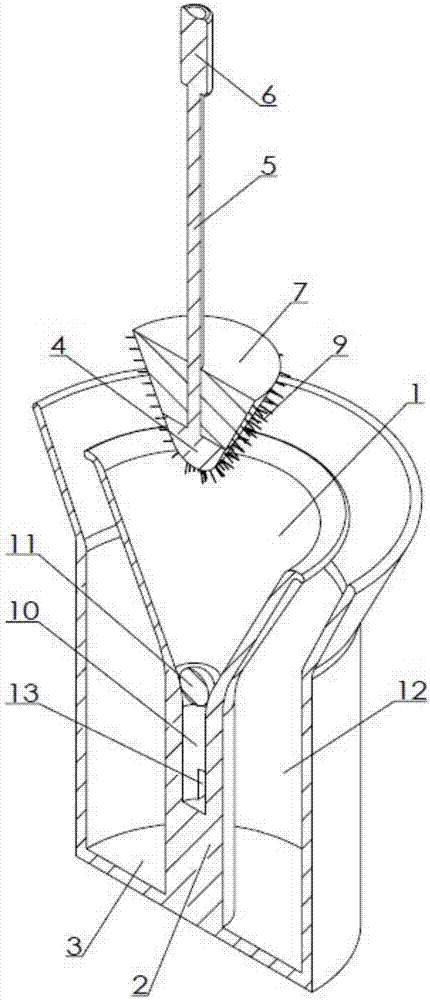

圖2為本發明實施例二剖視示意圖。

圖3為本發明實施例三剖錐狀傘示意圖。

圖4為本發明實施例四的錐狀傘示意圖。

圖5為本發明實施例五的錐狀傘示意圖。

圖6為本發明實施例六的十字晾衣架示意圖。

圖7為本發明實施例七的清洗刷示意圖

圖中標號名稱：1錐狀容器；2立桿；3底座；4刷頭；5刷桿；6手柄；7環形刷體；9刷毛；10中空腔體；11密封球；12容納腔；13側孔；14傘片；15傘桿；16圓環；17拉線；18夾子；19帶鉤粘片條；20卡環；21壓縮彈簧；22凹槽；23十字晾衣架。

具體實施方式

本發明實施例一如圖1所示，該床單局部清洗裝置設有清洗杯和清洗刷，清洗杯為上部開放的錐狀容器1，上大下小，清洗杯下部通過立桿2連接有底座3；清洗刷設有刷頭4，刷頭連接有刷桿5，刷桿連接有手柄6，刷桿上吻合套設有可選轉的環形刷體7，環形刷體靠在刷頭上整體呈錐形，與錐狀容器錐角相同或相近，環形刷體和刷頭外表面設有刷毛9，可整體探入錐狀容器且刷毛與錐狀容器壁接觸。而且，可以使得清洗刷的環形刷體7和刷頭4的兩部分的清洗強度都不同，刷頭的清洗強度最大，是用來刷重點污漬的，而重點污漬是放置在清洗杯的錐狀容器1的底部，正好是刷頭清洗的部位，而環形刷體7則清洗一些重點污漬周圍的普通污漬。本實施例也可以是，刷桿連接的手柄6和環形刷體7是可拆卸的，如果污漬比較小的話，就可以將環形刷體7拆卸下來，直接用刷頭進行清洗。

本發明在使用時，不需要將床單從床上取下來，只需要將清洗杯放置在床單里面，將床單弄臟的地方置于清洗杯上方，用清潔刷壓入杯內，然后在清洗杯內倒入清洗液，如水或含洗滌劑的水，然后用手柄旋轉刷頭或同時旋轉環形刷體，由于清洗杯比床單的其他未弄臟的部位高，而水是向低處流的，所以洗滌液是不會弄濕床單的其他部位，更不會弄到被褥中，刷毛刷洗掉污物，高效快捷便利，省水省力。洗滌結束后，清洗杯也可以放置在床單內，可以隔絕床單與被褥相連，防止被褥潮濕，起到一種晾衣架的作用，等到床單晾干后，再將清洗杯取出來，完成洗滌。

本發明實施例二如圖2所示，該床單局部清洗裝置的立桿內設有上端與清洗杯的錐狀容器聯通的且上端橫截面呈圓形的中空腔體10，中空腔體上端設有密封球11，密封球和手柄的后端，前者為一個永磁體，后者為一個軟磁體，清洗杯外側設有與底座連接的容納腔12，容納腔上沿高于清洗杯上沿，中空腔體下部設有貫穿立桿側壁的與容納腔聯通的側孔13，清洗時密封球密封住錐狀容器底部，即中空腔體上端，防止水下漏，清洗后翻轉清洗刷用手柄吸住密封球向上拉，使杯內的水下落至容納腔，然后分離密封球使其下落密封錐狀容器底部，可再次倒入清水漂洗，而無需拿出床單，而且容納腔上沿高于清洗杯上沿，可有效防止向外濺水。

本發明實施例三如圖3所示，該床單局部清洗裝置錐狀容器內設有能夠放入其中的錐狀傘，錐狀傘由傘片14周向連接圍成，相鄰傘片連接位置可以彎曲折疊，錐狀傘下端連接有一向上伸展的傘桿15，傘桿上套有圓環16，傘片各相連處上端中的間隔端分別通過拉線17與圓環連接，旋轉圓環向上移動可使傘片褶皺狀折疊，可以夾持住床單，再圍繞著傘桿旋轉，擠出水分，起到脫水的作用。

本發明實施例四如圖4所示，該床單局部清洗裝置的錐狀傘的傘片14上端的向外凸出的折疊角上設置夾子18，使用時，將各個折疊角上的夾子18夾住清洗好了的局部床單，然后向上移動旋轉圓環使傘片褶皺狀折疊，可以夾持住床單，再圍繞著傘桿旋轉，擠出局部的床單的水分。使用夾子夾住床單，這樣錐狀傘的夾持的床單強度會更大，脫水的效果會更好。

本發明施例五如圖5所示，該床單局部清洗裝置的錐狀傘，還可在傘片上設有帶鉤粘片條19，更好的夾起床單，由帶鉤粘片對床單會有一定的損害，也可以在傘片的向外凸出的折疊處上設有帶鉤粘片條19，這樣大大減少了帶鉤粘片的面積，既能減少床單的損害，也能夾起床單。

本發明施例六如圖6所示，該床單局部清洗裝置的清洗杯的邊緣四周均勻分布四個凹槽22并設有能夠放入其中的十字晾衣架23，十字晾衣架23架在清洗杯的邊緣四周的四個凹槽22中，不容易滑落，而且，十字晾衣架23的四個方向的晾衣桿可以收縮，這樣可以調整需要晾曬的床單范圍。這樣就解決了由于清洗杯的開口的面積比濕床單面積小，會使得在晾曬的過程中濕床單容易與被褥相連，造成被褥潮濕的問題。

本發明施例七如圖7所示，該床單局部清洗裝置的設有清洗刷，可在手柄與環形刷體設置套設在刷桿5上的壓縮彈簧21，還可在壓縮彈簧21靠近手柄端設有壓在壓縮彈簧上端的卡環20，可以卡在刷桿5上不同位置，壓力調節環形刷體旋轉速度，這樣就可以調整環形刷體的清洗強度。當然，刷環形刷體還可與刷頭連為一體。

綜上所述僅為本發明具體實施例，但并不局限于實施例，還可各技術特征重新組合更多實現方式，凡在不脫離本發明構思的情況下，依本申請所做的等效修飾和現有技術添加均視為本發明技術范疇。
