本實用新型涉及絲綢設備技術領域，尤其是指一種絲綢裁剪裝置。

背景技術：

織布機從古代到現在經過了千年以上的發展，其功能越來越強大，但是其基本結構大致相同；主要包括開口機構、引緯機構、打緯機構、卷取機構、送經機構以及機架、啟動、制動、傳動機構等等。其中開口機構可以根據絲綢織物，把經紗上下分開，形成梭口，以供引緯。引緯機構用來把緯紗引入梭口。打緯機構可以把引入梭口的緯紗推向織口，形成織物。卷取機構可以把已織好的織物引離織物形成區，卷成一定的卷裝。而送經機構用來按交織的需要供應經紗，并使經紗具有一定的張力。

編織好的絲綢胚布有時根據需求需要將其裁剪，做成一定長度的布匹，現有的裁剪裝置一般包括電剪刀和供電剪刀來回往復運行的滑軌，絲綢胚布放置在滑軌之上，電剪刀沿著滑軌從絲綢上經過，將絲綢裁斷。以上技術方案面臨一個問題，就是當絲綢的強度較高，或者絲綢較厚時，電剪刀運行時產生剪切力的同時，會附帶產生沿滑軌方向的推力，如果所需的推力過大，大于布匹的靜摩擦力，則布匹將產生移動，從而無法進行斷布操作，而且在裁剪的時候，由于絲綢胚布沒有被緊拉，導致裁剪邊緣易松散，影響絲綢質量。

技術實現要素：

實用新型的目的是針對上述問題，提供了一種絲綢胚布裁剪裝置，其能夠自動裁剪絲綢胚布，且裁剪效果良好。

為達到上述目的，實用新型采用了下列技術方案：一種絲綢胚布裁剪裝置，包括機架，所述機架上設置有上下貫通的裁剪槽，所述絲綢胚布裁剪裝置還包括裁剪機構，所述裁剪機構包括設置在所述機架上的裁剪刀、用于驅動所述裁剪刀上下移動的驅動單元和用于壓住絲綢胚布的壓緊單元，所述裁剪刀正對所述裁剪槽設置，所述壓緊單元包括設置在所述裁剪刀前后兩側的兩塊支撐板和連接在所述支撐板下方的壓板，每塊所述支撐板通過多個彈簧與所述壓板連接，所述機架上還設置有用于牽引絲綢胚布的牽引單元。

優選地，所述驅動單元包括設置在所述裁剪刀左右兩側的兩個安裝架和設置在所述安裝架上的氣缸組件，所述裁剪刀的左右兩側向外延伸出連接板，所述安裝上設置有供所述連接板上下移動的移動腔，所述氣缸組件的輸出軸與所述連接板固定。氣缸組件為兩個，分布在機架的左右兩側，氣缸組件通過輸出軸與裁剪刀固定，待裁剪的絲綢胚布放置到裁剪槽上時，氣缸組件的輸出軸向下運動，裁剪刀也向下運動將絲綢胚布一分為二，裁剪結束后，氣缸組件的輸出軸向上運動，裁剪刀也向上移動，拉出已裁剪好的絲綢，完成一次裁剪動作。

優選地，所述牽引單元包括設置在所述機架左右兩側的兩個牽引支架，兩個所述牽引支架之間可轉動設置有卷軸，所述卷軸的一端固定有調節手輪，所述調節手輪位于所述牽引支架的外側。當需要裁剪時，先手動將絲綢胚布的一端拉伸至卷軸上，調節手輪轉動，使絲綢胚布處于緊繃狀態，裁剪效果更佳，此外，裁剪好的絲綢胚布卷入到卷軸上，方便了下一道工序處理。

優選地，所述裁剪槽的兩側分別水平設置有用于燙邊的熔斷絲，所述熔斷絲與外部電源電性連接。熔斷絲的設置，使得裁剪后的絲綢胚布的邊緣被融化，變得更平整，提高了裁剪的質量。

優選地，所述機架的一側設置有吹氣機構，所述吹氣機構具有一吹氣嘴，所述機架上還設置有與所述裁剪槽連通的吹氣孔，所述吹氣嘴位于所述吹氣孔內。在裁剪過程中，會有一些細絲等雜物附著在絲綢胚布上，吹氣機構的吹氣嘴將雜物吹落，具有除塵作用，吹氣機構為現有技術，通常由電機帶動扇葉旋轉，產生風力構成。

優選地，所述機架的下端可移動設置有收集箱，所述收集箱位于所述裁剪槽的正下方。收集箱的設置方便了收集吹落的雜物，方便一起處理。

與現有技術相比較，實用新型的優點在于：裁剪開始時，首先將絲綢胚布在機架上擺放好位置，絲綢胚布的一端纏繞在牽引單元上，然后驅動單元驅動裁剪刀向下運動，裁剪刀前后兩側的壓板先壓住絲綢胚布，驅動單元繼續向下推動裁剪刀，在彈簧作用下，壓板與絲綢胚布的接觸更緊密，絲綢胚布處于緊繃狀態，使裁剪刀的裁剪效果更好，待裁剪結束后，驅動單元控制裁剪刀上升，牽引單元拉出絲綢胚布，完成一次裁剪過程；本裝置在驅動機構控制下能夠自動快速裁剪絲綢胚布，且裁剪效果良好。

附圖說明

為了更清楚地說明實用新型實施例或現有技術中的技術方案，下面對將實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見，下面描述中的附圖僅僅是實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型的立體結構示意圖；

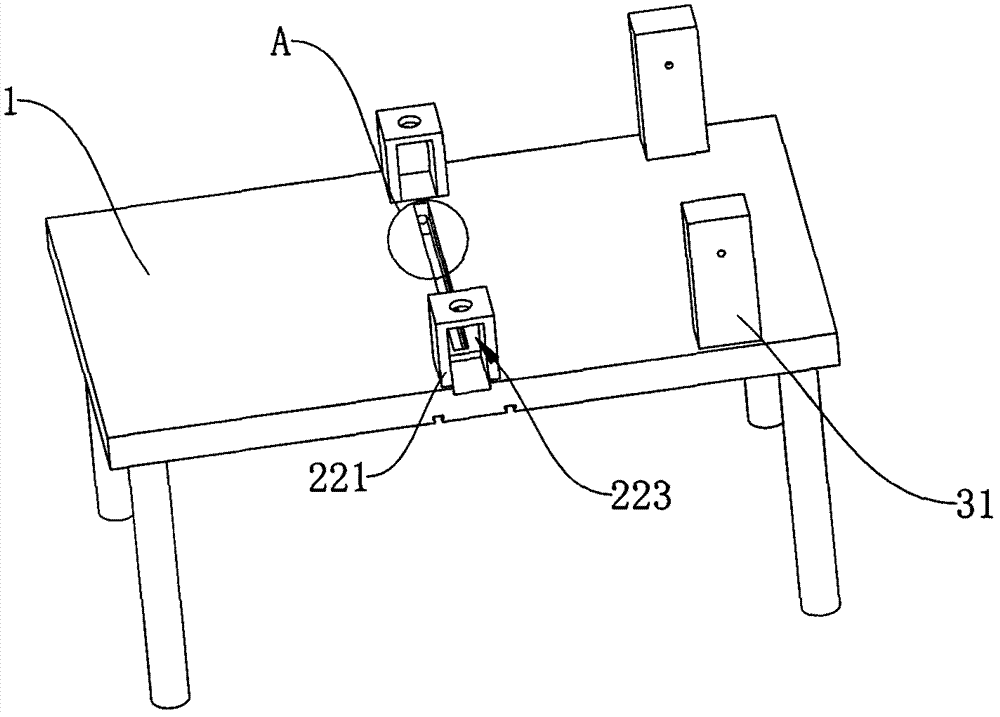

圖2是本實用新型中機架的立體結構示意圖；

圖3是本實用新型圖2中A處的局部放大示意圖；

圖4是本實用新型中裁剪機構的立體結構示意圖；

圖5是本實用新型分解狀態的立體結構示意圖。

具體實施方式

下面將結合使用新型實施例中的附圖，對實用新型實施例中的技術方案進行清楚、完整的描述，顯然，所描述的實施例僅僅是實用新型一部分實施例，而不是全部的實施例。基于實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于實用新型保護的范圍。

實施例一：如圖所示，一種絲綢胚布裁剪裝置，包括機架1，機架1上設置有上下貫通的裁剪槽11，絲綢胚布裁剪裝置還包括裁剪機構2，裁剪機構2包括設置在機架1上的裁剪刀21、用于驅動裁剪刀21上下移動的驅動單元22和用于壓住絲綢胚布的壓緊單元23，裁剪刀21正對裁剪槽11設置，壓緊單元23包括設置在裁剪刀21前后兩側的兩塊支撐板231和連接在支撐板231下方的壓板232，每塊支撐板231通過多個彈簧233與壓板232連接，機架1上還設置有用于牽引絲綢胚布的牽引單元3。

實施例二：如圖所示，一種絲綢胚布裁剪裝置，包括機架1，機架1上設置有上下貫通的裁剪槽11，絲綢胚布裁剪裝置還包括裁剪機構2，裁剪機構2包括設置在機架1上的裁剪刀21、用于驅動裁剪刀21上下移動的驅動單元22和用于壓住絲綢胚布的壓緊單元23，裁剪刀21正對裁剪槽11設置，壓緊單元23包括設置在裁剪刀21前后兩側的兩塊支撐板231和連接在支撐板231下方的壓板232，每塊支撐板231通過多個彈簧233與壓板232連接，機架1上還設置有用于牽引絲綢胚布的牽引單元3。

本實施例中，驅動單元22包括設置在裁剪刀21左右兩側的兩個安裝架221和設置在安裝架221上的氣缸組件222，裁剪刀21的左右兩側向外延伸出連接板211，安裝上設置有供連接板211上下移動的移動腔223，氣缸組件222的輸出軸與連接板211固定。

本實施例中，牽引單元3包括設置在機架1左右兩側的兩個牽引支架31，兩個牽引支架31之間可轉動設置有卷軸32，卷軸32的一端固定有調節手輪33，調節手輪33位于牽引支架31的外側。

本實施例中，裁剪槽11的兩側分別水平設置有用于燙邊的熔斷絲12，熔斷絲12與外部電源電性連接。

本實施例中，機架1的一側設置有吹氣機構4，吹氣機構4具有一吹氣嘴41，機架1上還設置有與裁剪槽11連通的吹氣孔13，吹氣嘴41位于吹氣孔13內。

本實施例中，機架1的下端可移動設置有收集箱14，收集箱14位于裁剪槽11的正下方。

以上所述僅為實用新型較佳實施例而已，并不用以限制實用新型，凡在實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在實用新型的保護范圍之內。
