本實用新型涉及工業熨燙設備，特別涉及一種燙平機。

背景技術：

在工業生產中，潮濕布草、拉鏈的脫水效率問題是紡織工業產能提升困難的重要原因，且利用熨斗等設備對潮濕布料、拉鏈進行脫水的效率低，耗能高，不具有工業價值。為了提高工業生產效率，一種高效節能的設備—燙平機應運而生。

公開號為CN203209290U的中國專利公開了一種燙平機，包括電機、上轉筒、下轉筒、輸送帶等。上轉筒與下轉筒內部設置有蒸汽通道，并通過電機驅動蒸汽進入蒸汽通道對熨平烘筒進行加熱，然后利用輸送帶將潮濕布草經過上轉筒與下轉筒之間，從而使得潮濕布草被燙平。這種燙平機在對潮濕布草進行燙平不能對潮濕布草進行重復熨燙，使得燙平機在潮濕布草濕度較大時對潮濕布草的燙平效果較差。

技術實現要素：

本實用新型的目的是提供一種燙平機。這種燙平機能夠在對潮濕布草進行燙平之前對潮濕布草進行多次熨燙，降低潮濕布草的濕度，從而使得燙平效果達到最佳。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種燙平機，包括機架，其特征是：所述機架兩側上設置有第二安裝槽，所述第二安裝槽內固定連接有凸輪，所述凸輪一端固定連接有第一電機，所述凸輪上設置有固定塊，所述固定塊套設有轉動桿，所述轉動桿上設置有通槽，所述固定塊可以在通槽中移動，所述轉動桿嚙合有齒輪桿，所述齒輪桿遠離轉動桿的一端嚙合有齒輪，所述齒輪固定連接有加熱滾筒，所述加熱滾筒之間設置有空隙。

通過采用上述技術方案后，當?shù)谝浑姍C(jī)工作時，第一電機驅動凸輪發生轉動，凸輪上的固定塊得以在通槽中移動。當通槽中的固定塊移動時，轉動桿會發生擺動，從而使得與轉動桿嚙合的齒輪桿發生往復移動。從而使得與齒輪桿嚙合的齒輪往復轉動，從而帶動加熱滾筒往復轉動。當潮濕布草經過加熱滾筒之間的空隙時，能夠經過多次熨燙。

本實用新型進一步設置為：所述齒輪軸心處套接有第二轉動軸，所述第二轉動軸穿過機架固定連接有第二電機。

通過采用上述技術方案后， 齒輪固定連接的第二電機可以帶動加熱滾筒單向轉動，從而使得當?shù)谝浑姍C(jī)對潮濕布草經過反復熨燙之后可以通過第二電機將布草輸送出去。

本實用新型進一步設置為：所述第一電機與第二電機均為間歇式電機，所述第一電機運轉一個周期時，第二電機停止工作，所述第二電機工作一個相同周期時，第一電機停止工作。

通過采用上述技術方案后，第一電機運轉一個周期，凸輪轉動一圈，從而使得潮濕布草經過反復熨燙。此時第二電機開始工作，第一電機停止工作，從而使得第二電機帶動潮濕布草移動，從而使得下一段未經過熨燙的潮濕布草進入加熱滾筒之間，并重復上述過程。

本實用新型進一步設置為：所述加熱滾筒附近設置有引導面，所述引導面抵接有傳送帶。

通過采用上述技術方案后， 加熱滾筒上熨燙完成的布草經過第二電機的輸送之后可以經由傳送帶回收。

本實用新型進一步設置為：所述機箱中部固定連接有多個定位桿。

通過采用上述技術方案后，利用定位桿將潮濕布草拉直，使得潮濕布草每個部分都可以得到充分燙平。

本實用新型進一步設置為：所述機架遠離定位桿的一側設置有第一安裝槽，所述安裝槽內設置有兩個進料滾筒，所述進料滾筒之間設置有空隙。

通過采用上述技術方案后，在兩個進料滾筒之間的空隙中穿過潮濕布草，從而將潮濕布草分離并拉直。

綜上所述，本實用新型具有以下有益效果：當?shù)谝浑姍C(jī)工作時，第一電機驅動凸輪發生轉動，凸輪上的固定塊得以在通槽中移動。當通槽中的固定塊移動時，轉動桿會發生擺動，從而使得與轉動桿嚙合的齒輪桿發生往復移動。從而使得與齒輪桿嚙合的齒輪往復轉動，從而帶動加熱滾筒往復轉動。當潮濕布草經過加熱滾筒之間的空隙時，能夠經過多次熨燙。

附圖說明

圖1為實施例的結構示意圖；

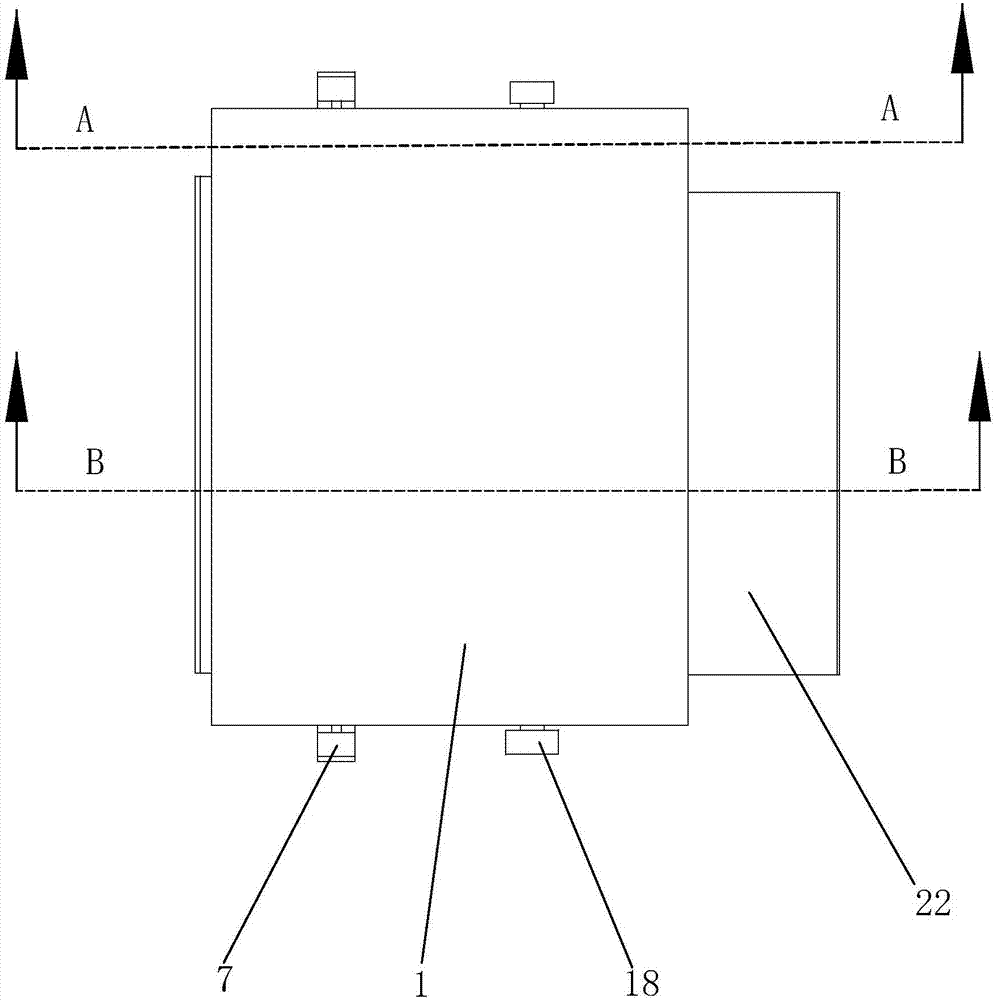

圖2為實施例的俯視圖；

圖3為圖2中的A-A剖視圖；

圖4為圖3中的A區域放大圖；

圖5為圖2中的B-B剖視圖；

圖6實施例的后視圖。

附圖標記：1、機架；2、第一安裝槽；3、進料滾筒；4、第二安裝槽；5、固定架；6、第一轉動軸；7、第一電機；8、凸輪；9、固定塊；10、轉動桿；11、通槽；12、第一齒輪槽；13、第二齒輪槽；14、齒輪桿；15、第三齒輪槽；16、齒輪；17、第二轉動軸；18、第二電機；19、第一加熱滾筒；20、第二加熱滾筒；21、引導面；22、傳送帶；23、定位桿。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

如圖1、5、6所示，一種燙平機，包括機架1。機架1后部設置有第一安裝槽2，第一安裝槽2兩側固定連接有進料滾筒3，進料滾筒3之間設置有用于潮濕布草通過的空隙。如圖3、4、5所示，機架1兩側靠近進料滾筒3設置有第二安裝槽4，兩個第二安裝槽4靠近機架1后部一側均連接有固定架5，固定架5頂部轉動連接有第一轉動軸6。第一轉動軸6一端穿過第二安裝槽4于機架1外固定連接有第一電機7，第一轉動軸6遠離第一電機7的一端固定連接有凸輪8，凸輪8邊緣固定連接有固定塊9，固定塊9上套設有轉動桿10。轉動桿10上設置有通槽11，固定塊9可以在通槽11中移動。轉動桿10遠離固定塊9的一端設置有第一齒輪槽12，第一齒輪槽12嚙合有齒輪桿14。齒輪桿14上設置有第二齒輪槽13，第二齒輪槽13與第一齒輪槽12嚙合。齒輪桿14遠離第二齒輪槽13的一端設置有第三齒輪槽15，第三齒輪槽15上嚙合有齒輪16。齒輪16上穿設有第二轉動軸17，如圖2、3、5所示，第二轉動軸17穿過第二安裝槽4于機架1外固定連接有第二電機18。第二轉動軸17遠離第二電機18的一側套接有第一加熱滾筒19，第一加熱滾筒19內設置有用于對第一加熱滾筒19進行加熱的加熱元件。第二轉動軸17遠離第二電機18的一側與另一側機架1固定連接。第二轉動軸17下方設置有第二加熱滾筒20，第二加熱滾筒20在另一側機架1內具有與第一加熱滾筒19相同的驅動結構。

如圖5所示，第一加熱滾筒19與第二加熱滾筒20之間設置有用于潮濕布草通過的空隙。第二加熱滾筒20中部設置有引導面21，引導面21一端靠近第二加熱滾筒20但不與第二加熱滾筒20抵接，引導面21另一側抵接有傳送帶22，傳送帶22用于收集已經熨燙完成的布草。機架1中部設置有三條用于拉直潮濕布草的定位桿23。

工作過程：開始時，整個燙平機處于停機狀態。將潮濕布草一端伸入進料滾筒3中，然后交叉纏繞在三個定位桿23上，然后將濕度很高的潮濕布草一端置于第一加熱滾筒19和第二加熱滾筒20之間。打開第一加熱滾筒19與第二加熱滾筒20內的加熱元件，使得第一加熱滾筒19與第二加熱滾筒20溫度開始上升。打開第一電機7與第二電機18，此時第二電機18處于休眠狀態第一電機7開始帶動凸輪8轉動。凸輪8上的固定塊9得以在通槽11內移動。當固定塊9在通槽11中朝向第一齒輪槽12移動時，滑塊相對于通槽11下移時，轉動桿10開始朝向機架1后部擺動。當滑塊在通槽11朝向遠離第一齒輪槽12的方向移動時，轉動桿10開始朝向遠離機架1后部的方向擺動。開始時，轉動桿10朝向機架1前部擺動，從而使得與轉動桿10嚙合的齒輪桿14朝向機架1前部移動，從而帶動第一加熱滾筒19逆時針轉動，第二加熱滾筒20順時針轉動。此時進入第一加熱滾筒19與第二加熱滾筒20之間的潮濕布草在第一加熱滾筒19和第二加熱滾筒20的高溫接觸摩擦的作用下開始將所含水分脫去。由于一次脫水的效果不顯著，因此需要進行多次脫水。此時轉動桿10開始向機架1后部擺動，從而帶動齒輪桿14向機架1后部移動。此時第一加熱滾筒19開始進行順時針移動，第二加熱滾筒20進行逆時針移動。潮濕布草受到向后的摩擦力，從而向后移動。在潮濕布草移動相同的距離之后，第一電機7暫時進入休眠狀態，第二電機18運行，使得第一加熱滾筒19逆時針轉動，第二加熱滾筒20順時針轉動。兩者轉動帶動已經充分干燥的潮濕布草向機架1前部的方向移動。當移動的距離與潮濕布草受到熨燙的距離相同時，第二電機18停止工作，第一電機7開始重復上述步驟。

當潮濕布草的濕度不高時，可以只打開第二電機18，而第二電機18驅動第一加熱滾筒19與第二加熱滾筒20轉動，只對潮濕布草進行一次脫水即可。
