本技術涉及熨燙臺，更具體地說，它涉及一種旋轉式褲縫燙臺。

背景技術：

1、熨燙臺是一種服裝生產過程中，對服裝進行熨燙的設備，現有的熨燙設備在對褲子進行熨燙工作時，通常是將褲子直接置于操作臺上，然后通過熨燙設備對其進行熨燙。

2、上述技術方案在對褲子進行熨燙工作時，不便于對褲子進行固定，且需要不斷的調整褲子的位置與角度，從而造成熨燙效率較低。

3、因此亟需一種新的技術方案來解決上述技術問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種旋轉式褲縫燙臺。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種旋轉式褲縫燙臺，包括豎直設置的機架，所述機架的側壁轉動連接有轉動盤，所述轉動盤的表面固定連接有套設并固定褲子的定位件，所述機架內還設置有用于驅動轉動盤的驅動組件。

3、通過采用上述技術方案，在對褲子進行熨燙工作前，通過將褲子套設并固定與定位件上，從而便于通過熨燙設備對其進行熨燙工作，在熨燙工作時，通過驅動組件帶動轉動盤進行偏轉，以對定位件與褲子的角度進行調節，從而便于對褲子的各個角度進行熨燙工作，降低熨燙工作的難度，提升最終的熨燙效果。

4、本實用新型進一步設置為：所述機架內轉動連接有轉動桿，所述轉動桿的一端固定連接于轉動盤，所述驅動組件包括設置于轉動桿上的齒輪，所述機架內還設置有沿豎直方向設置的齒條，所述齒條嚙合于齒輪，所述機架底部還設置有用于驅動齒條沿豎直方向運動的氣缸。

5、本實用新型進一步設置為：所述機架內壁位于齒輪的一側固定連接有連接塊，所述連接塊側壁開設有供齒條滑動連接的限位槽。

6、本實用新型進一步設置為：所述定位件包括呈長方體設置的褲腰定位部，所述褲腰定位部外側壁設置有兩根呈條形設置的褲腿定位部，所述褲腰定位部的兩側壁呈弧形設置。

7、本實用新型進一步設置為：所述機架位于定位件的另一側連接有進氣管，所述轉動桿開設有貫穿其兩端的通槽，其一端連通于進氣管，所述褲腰定位部的內部呈中空設置，其連接于轉動盤的側壁開設有連通于通槽的通孔，其底部開設有排氣孔。

8、本實用新型進一步設置為：所述褲腿定位部的內部呈中空設置并連通于褲腰定位部的內部空間。

9、本實用新型具有以下有益效果：在對褲子進行熨燙工作前，通過將褲子套設并固定與定位件上，從而便于通過熨燙設備對其進行熨燙工作，在熨燙工作時，通過驅動組件帶動轉動盤進行偏轉，以對定位件與褲子的角度進行調節，從而便于對褲子的各個角度進行熨燙工作，降低熨燙工作的難度，提升最終的熨燙效果。

10、附圖說明

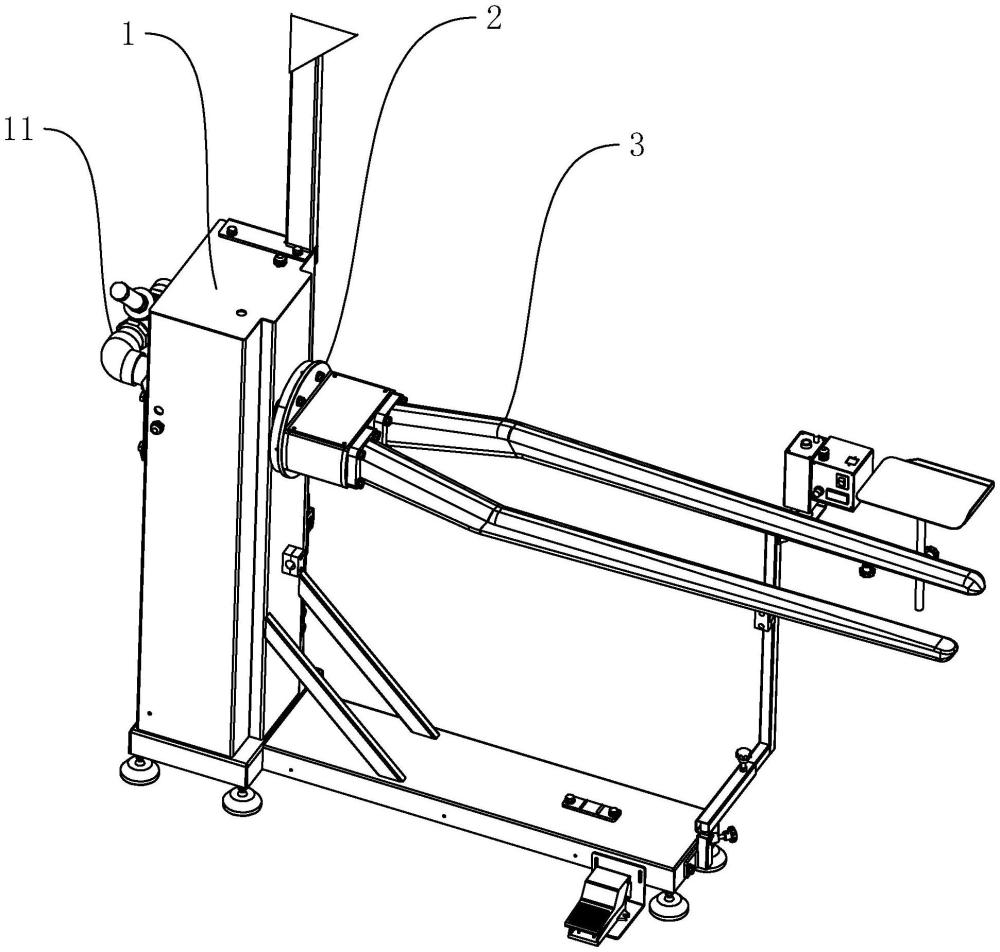

11、圖1為本實施例的立體結構示意圖；

12、圖2為本實施例機架的內部結構示意圖；

13、圖3為圖2中a部的局部放大示意圖；

14、圖4為本實施例的部分結構爆炸示意圖。

技術特征：

1.一種旋轉式褲縫燙臺，其特征在于：包括豎直設置的機架(1)，所述機架(1)的側壁轉動連接有轉動盤(2)，所述轉動盤(2)的表面固定連接有套設并固定褲子的定位件(3)，所述機架(1)內還設置有用于驅動轉動盤(2)的驅動組件。

2.根據權利要求1所述的一種旋轉式褲縫燙臺，其特征在于：所述機架(1)內轉動連接有轉動桿(4)，所述轉動桿(4)的一端固定連接于轉動盤(2)，所述驅動組件包括設置于轉動桿(4)上的齒輪(5)，所述機架(1)內還設置有沿豎直方向設置的齒條(6)，所述齒條(6)嚙合于齒輪(5)，所述機架(1)底部還設置有用于驅動齒條(6)沿豎直方向運動的氣缸(7)。

3.根據權利要求2所述的一種旋轉式褲縫燙臺，其特征在于：所述機架(1)內壁位于齒輪(5)的一側固定連接有連接塊(8)，所述連接塊(8)側壁開設有供齒條(6)滑動連接的限位槽。

4.根據權利要求3所述的一種旋轉式褲縫燙臺，其特征在于：所述定位件(3)包括呈長方體設置的褲腰定位部(9)，所述褲腰定位部(9)外側壁設置有兩根呈條形設置的褲腿定位部(10)，所述褲腰定位部(9)的兩側壁呈弧形設置。

5.根據權利要求4所述的一種旋轉式褲縫燙臺，其特征在于：所述機架(1)位于定位件(3)的另一側連接有進氣管(11)，所述轉動桿(4)開設有貫穿其兩端的通槽，其一端連通于進氣管(11)，所述褲腰定位部(9)的內部呈中空設置，其連接于轉動盤(2)的側壁開設有連通于通槽的通孔，其底部開設有排氣孔(12)。

6.根據權利要求5所述的一種旋轉式褲縫燙臺，其特征在于：所述褲腿定位部(10)的內部呈中空設置并連通于褲腰定位部(9)的內部空間。

技術總結
本技術公開了一種旋轉式褲縫燙臺，涉及縫燙臺技術領域。其技術方案要點是：包括豎直設置的機架，所述機架的側壁轉動連接有轉動盤，所述轉動盤的表面固定連接有套設并固定褲子的定位件，所述機架內還設置有用于驅動轉動盤的驅動組件。本技術的目的在于提供一種旋轉式褲縫燙臺。

技術研發人員：李緒兵,徐先維,張德俊
受保護的技術使用者：浙江逸帥機電科技股份有限公司
技術研發日：20240624
技術公布日：2025/3/20
