本技術涉及漁網加工，具體為漁網連續性加工用網片定型裝置。

背景技術：

1、網片定型裝置，是對由紡織機器進行紡織加工出的漁網進行加固定型處理的機器，而通常采用的加固定型處理方法通常為加熱定型處理，及先對漁網在固結溶液中進行團結軟化，再進行碾軋平整、熱處理定形，后等其自然冷卻，經專利檢索發現，公開號：cn218742815u，公開了漁網連續性加工用網片定型裝置，實現了通過伸縮組件控制扇形板外表面的立柱穿過環形板的穿過孔到達環形板的外表面，將漁網進行卡持在立柱的縫隙中，對漁網進行卡持，由兩組定型機構的立柱實現將漁網網目進行平整的卡持并傳輸，伸縮組件調節扇形板在輸送過程中狀態的變化，完成將漁網進行更優化的平整處理，使優化后的漁網進入烘干箱得到更好的固結定型的效果，解決了漁網不同于一般布料，網目不易被平整處理，且漁網連接結處直徑大于網線直徑，碾軋機工作縫隙過大會造成漁網松弛不平整，縫隙過大過小會損壞連接結構的問題。

2、公開號：cn218742815u，公開了漁網連續性加工用網片定型裝置在使用過程中，通過壓輥和加熱組件對漁網進行驅動、加壓和加熱，壓輥和加熱組件與漁網接觸面積較小，導致對漁網的加熱和加壓時間較少，且漁網在前進時需要對漁網施加拉力，而漁網具有一定彈性，在受到拉力后會導致漁網發生變形，將影響對漁網的定型效果和精度，為解決上述問題，本申請中提出漁網連續性加工用網片定型裝置。

技術實現思路

1、(一)實用新型目的

2、為解決背景技術中存在的技術問題，本實用新型提出漁網連續性加工用網片定型裝置，漁網在前進的過程中通過導熱夾板對漁網進行加壓和加熱，且在輸送過程中對漁網的加壓和加熱時間更長，受壓力度更加均勻，并在前進時對漁網沒有拉力，可避免漁網發生變形，可提升對漁網的定型效果和精度，以解決背景技術中所提出的問題。

3、(二)技術方案

4、為解決上述技術問題，本實用新型提供了漁網連續性加工用網片定型裝置，包括輸送機體，所述輸送機體頂部表面呈敞口式結構，所述輸送機體內腔設有下輸送鏈，所述下輸送鏈上方安裝有上輸送鏈，所述下輸送鏈和上輸送鏈內腔均安裝有加熱板，所述加熱板兩側與輸送機體內壁表面相連接；

5、所述下輸送鏈和上輸送鏈表面均等距安裝有導熱夾板；

6、所述輸送機體側壁端部安裝有齒輪箱，所述齒輪箱表面安裝有驅動電機。

7、優選的，所述齒輪箱內腔中部轉動設有驅動齒輪，所述驅動電機的動力輸出端與驅動齒輪傳動相連。

8、優選的，所述齒輪箱內腔對稱轉動設有從動齒輪，兩組所述從動齒輪與驅動齒輪嚙合相連。

9、優選的，所述下輸送鏈和上輸送鏈的驅動輥端部貫穿輸送機體腔壁，且所述下輸送鏈和上輸送鏈的驅動輥端部分別與從動齒輪傳動相連。

10、優選的，所述輸送機體上表面通過螺栓可拆卸安裝有防護蓋板。

11、優選的，所述輸送機體兩側表面均貫穿開設有檢修口，所述檢修口與下輸送鏈和上輸送鏈的安裝位相對應。

12、優選的，所述檢修口內腔活動設有檢修蓋板，所述輸送機體兩側表面均開設有固定滑槽，所述檢修蓋板表面與固定滑槽位置相對應處開設有對應槽，所述固定滑槽內腔滑動設有限位手柄。

13、本實用新型的上述技術方案具有如下有益的技術效果：

14、1、本實用新型，通過上下兩組導熱夾板對漁網進行擠壓，漁網可通過下輸送鏈和上輸送鏈帶動漁網前進，在前進的過程中，加熱板釋放出熱量，熱量以熱輻射的方式傳遞到導熱夾板上，漁網在前進的過程中通過導熱夾板對漁網進行加壓和加熱，且在輸送過程中對漁網的加壓和加熱時間更長，受壓力度更加均勻，并在前進時對漁網沒有拉力，可避免漁網發生變形，可提升對漁網的定型效果和精度。

15、2、本實用新型，限位手柄在固定滑槽內滑動，限位手柄端部插進對應槽內，可通過限位手柄對檢修蓋板進行固定，限位手柄滑置固定滑槽內后，可對檢修蓋板進行快速的拆卸，漁網在攪入輸送機體內壁與下輸送鏈和上輸送鏈的連接縫隙時，可方便將攪繞的漁網取出。

技術特征：

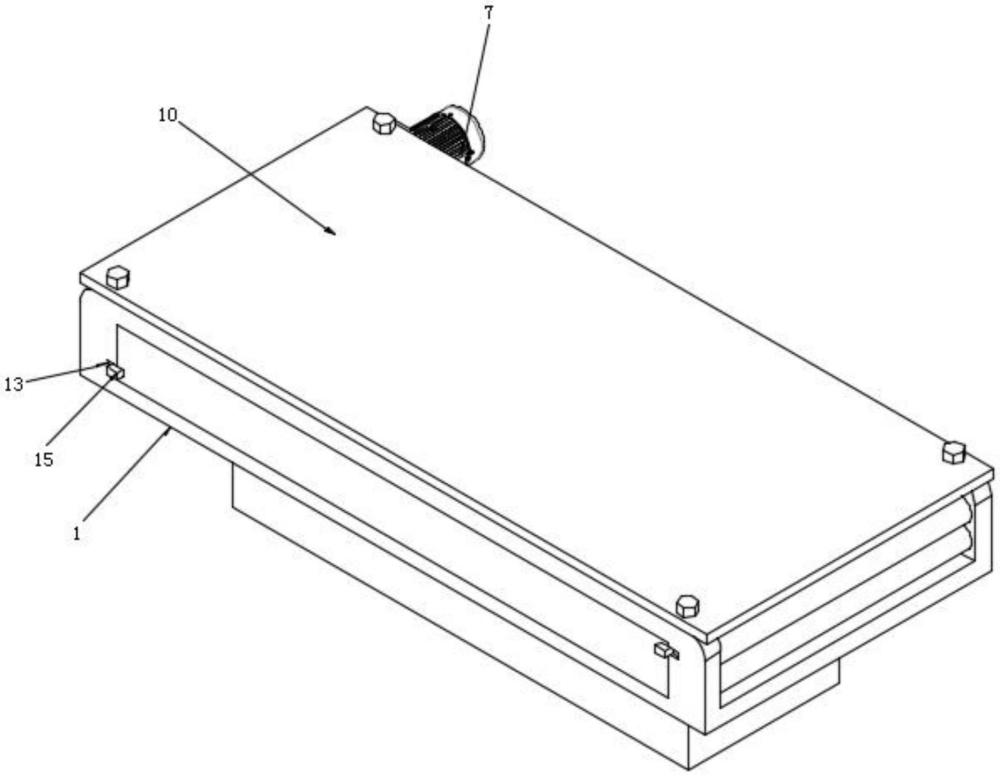

1.漁網連續性加工用網片定型裝置，包括輸送機體(1)，所述輸送機體(1)頂部表面呈敞口式結構，其特征在于，所述輸送機體(1)內腔設有下輸送鏈(2)，所述下輸送鏈(2)上方安裝有上輸送鏈(3)，所述下輸送鏈(2)和上輸送鏈(3)內腔均安裝有加熱板(4)，所述加熱板(4)兩側與輸送機體(1)內壁表面相連接；

2.根據權利要求1所述的漁網連續性加工用網片定型裝置，其特征在于，所述齒輪箱(6)內腔中部轉動設有驅動齒輪(9)，所述驅動電機(7)的動力輸出端與驅動齒輪(9)傳動相連。

3.根據權利要求2所述的漁網連續性加工用網片定型裝置，其特征在于，所述齒輪箱(6)內腔對稱轉動設有從動齒輪(8)，兩組所述從動齒輪(8)與驅動齒輪(9)嚙合相連。

4.根據權利要求3所述的漁網連續性加工用網片定型裝置，其特征在于，所述下輸送鏈(2)和上輸送鏈(3)的驅動輥端部貫穿輸送機體(1)腔壁，且所述下輸送鏈(2)和上輸送鏈(3)的驅動輥端部分別與從動齒輪(8)傳動相連。

5.根據權利要求1所述的漁網連續性加工用網片定型裝置，其特征在于，所述輸送機體(1)上表面通過螺栓可拆卸安裝有防護蓋板(10)。

6.根據權利要求5所述的漁網連續性加工用網片定型裝置，其特征在于，所述輸送機體(1)兩側表面均貫穿開設有檢修口(11)，所述檢修口(11)與下輸送鏈(2)和上輸送鏈(3)的安裝位相對應。

7.根據權利要求6所述的漁網連續性加工用網片定型裝置，其特征在于，所述檢修口(11)內腔活動設有檢修蓋板(12)，所述輸送機體(1)兩側表面均開設有固定滑槽(13)，所述檢修蓋板(12)表面與固定滑槽(13)位置相對應處開設有對應槽(14)，所述固定滑槽(13)內腔滑動設有限位手柄(15)。

技術總結
本技術屬于漁網加工技術領域，具體為漁網連續性加工用網片定型裝置，包括輸送機體，所述輸送機體頂部表面呈敞口式結構，所述輸送機體內腔設有下輸送鏈，所述下輸送鏈上方安裝有上輸送鏈，所述下輸送鏈和上輸送鏈內腔均安裝有加熱板，所述加熱板兩側與輸送機體內壁表面相連接，所述下輸送鏈和上輸送鏈表面均等距安裝有導熱夾板，所述輸送機體側壁端部安裝有齒輪箱，所述齒輪箱表面安裝有驅動電機；本新型漁網在前進的過程中通過導熱夾板對漁網進行加壓和加熱，且在輸送過程中對漁網的加壓和加熱時間更長，受壓力度更加均勻，并在前進時對漁網沒有拉力，可避免漁網發生變形，可提升對漁網的定型效果和精度。

技術研發人員：歐嵐強,林曉晴,歐嵐娟
受保護的技術使用者：平潭華盛材料科技有限公司
技術研發日：20240607
技術公布日：2025/3/20
