本技術涉及經編機送紗設備領域，特別涉及一種經編機送紗裝置。

背景技術：

1、整經機主要分為分批整經機和分條整經機兩大類，現有的整經機在進行使用時一般都會在其上設置送紗機構來進行配合使用，以此來將紗線分離開來輸送，但是現有的送紗機構其在進行使用時，大多使用分紗針，分紗針通常為扁平的矩形板體，矩形板體開設有線孔，這種方式導致紗線在線孔內長時間位于同一位置進行分紗后，摩擦力會變大，從而導致紗線爆線，一旦出現這種情況，必須馬上關閉驅動電機，更換紗線，以保證整經機繼續穩定運行。但是，由于斷裂的紗線還是會隨著正常輸送的紗線一起輸送，而目前紗線是否斷裂均是經操作工人肉眼觀察到的，工作人員很難發現這種斷裂的紗線。

技術實現思路

1、(一)要解決的技術問題

2、為了解決現有技術的上述問題，本實用新型提供一種經編機送紗裝置。

3、(二)技術方案

4、為了達到上述目的，本實用新型采用的主要技術方案包括：

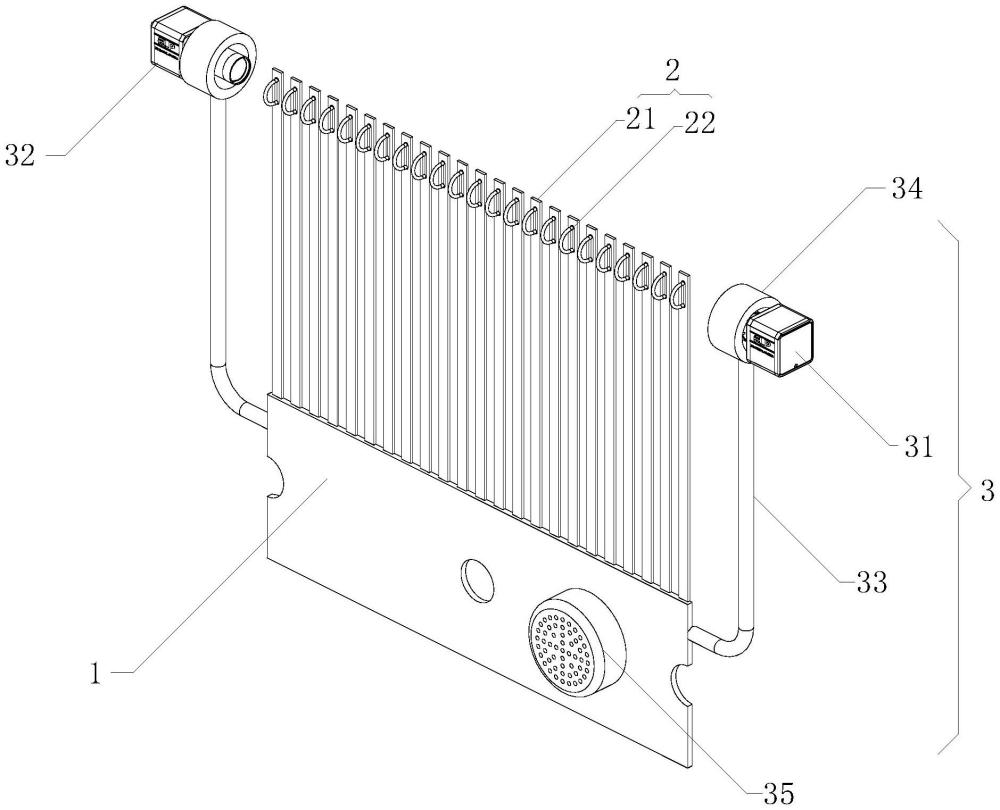

5、一種經編機送紗裝置，包括底板、彈力送紗機構以及紅外監測機構；

6、所述彈力送紗機構包括彈力片以及送紗環，所述彈力片設置有多個，呈線性等間隔分布設置在所述底板上；

7、所述送紗環安裝在所述彈力片遠離底板的一端表面；

8、所述紅外監測機構包括紅外發射器、紅外接收器、單片機以及警報器；

9、所述紅外發射器和紅外接收器相對設置在所述彈力送紗機構的兩側；

10、所述紅外發射器、紅外接收器以及警報器均電連接所述單片機。

11、優選的，所述紅外監測機構還包括連接支架，所述連接支架設有兩組，相對設置在所述底板兩側，所述連接支架的頂部設置有固定環，所述紅外發射器或紅外接收器安裝在所述固定環內。

12、優選的，所述連接支架呈l型結構，所述連接支架水平部分的一端開設有與所述底板相適配的連接槽，所述連接支架通過連接槽安裝在所述底板一側，并通過螺栓緊固連接。

13、優選的，所述警報器為蜂鳴器或警示燈。

14、優選的，所述送紗環呈半圓環型結構。

15、(三)有益效果

16、本實用新型的有益效果在于：采用上述技術方案，紗線穿過送紗環，通過送紗環實現對紗線的分離牽引，送紗環為環狀結構，其外壁均較為圓滑，不易磨斷紗線，且配合彈力片，能夠?qū)崿F(xiàn)紗線輸送過程中的張緊自動調節，底板上的彈力片在送紗過程中，端部會呈現彎曲狀態，脫離紅外發射器和紅外接收器的監測區域，當紗線斷線時，彈力片迅速回彈，進入紅外發射器和紅外接收器的監測區域內，阻斷紅外接收器接收紅外發射器的信號，并將信號發送至單片機，單片機驅動警報器響起，實現斷線警示。

技術特征：

1.一種經編機送紗裝置，其特征在于，包括底板、彈力送紗機構以及紅外監測機構；

2.根據權利要求1所述的一種經編機送紗裝置，其特征在于，所述紅外監測機構還包括連接支架，所述連接支架設有兩組，相對設置在所述底板兩側，所述連接支架的頂部設置有固定環，所述紅外發射器或紅外接收器安裝在所述固定環內。

3.根據權利要求2所述的一種經編機送紗裝置，其特征在于，所述連接支架呈l型結構，所述連接支架水平部分的一端開設有與所述底板相適配的連接槽，所述連接支架通過連接槽安裝在所述底板一側，并通過螺栓緊固連接。

4.根據權利要求1所述的一種經編機送紗裝置，其特征在于，所述警報器為蜂鳴器或警示燈。

5.根據權利要求1所述的一種經編機送紗裝置，其特征在于，所述送紗環呈半圓環型結構。

技術總結
本技術提供的一種經編機送紗裝置，包括底板、彈力送紗機構以及紅外監測機構，彈力送紗機構包括彈力片以及送紗環，彈力片設置有多個，呈線性等間隔分布設置在底板上，送紗環安裝在彈力片遠離底板的一端表面；紗線穿過送紗環，通過送紗環實現對紗線的分離牽引，送紗環為環狀結構，其外壁均較為圓滑，不易磨斷紗線，且配合彈力片，能夠?qū)崿F(xiàn)紗線輸送過程中的張緊自動調節，底板上的彈力片在送紗過程中，端部會呈現彎曲狀態，脫離紅外發射器和紅外接收器的監測區域，當紗線斷線時，彈力片迅速回彈，進入紅外發射器和紅外接收器的監測區域內，阻斷紅外接收器接收紅外發射器的信號，并將信號發送至單片機，單片機驅動警報器響起，實現斷線警示。

技術研發人員：周華衛,林家敏,陳芝官,陳主義,林燕
受保護的技術使用者：長樂聯達化纖有限公司
技術研發日：20240625
技術公布日：2025/3/20
