本發明為折疊式組裝空腔，主要涉及建筑預制構件技術領域，尤其涉及一種空心樓蓋混凝土預制構件技術領域。

背景技術：

隨著經濟的高速發展，城市化進程不斷加快，人口向城市迅速聚集，城市建筑越來越滿足不了人們對空間的需求，城市建筑正努力向著多、高層拓展。城市建設的加快也促成了建筑技術諸多革命性的突破，而其中之一的空心樓蓋技術以其獨特優勢而引人注目。

空心樓蓋技術源于1960-1970年代的預應力空心混凝土預制板，之后采用鋪設空心圓管再澆注混凝土的方法成為空心樓蓋的第二代產品，發展到現階段為埋設空心箱體再現澆的第三代技術。

現有空心樓蓋技術雖然其技術已相對成熟，但是其在施工中任然存在一些缺陷。比如其空心樓蓋中的混凝土預制空腔，也包括一些其他材質的預制空腔，都在施工前就已經預制成型，然后運輸?shù)焦さ剡M(jìn)行安裝。而成形空腔其體積大、質量重、已破損，運輸成本高。另外，在施工場地進行吊運空腔時，因其自身體積大而使得每次吊裝的空腔個數有限，因其自身質量重使得安裝難度較大，從而影響了整個施工進度，增加了其施工成本。

技術實現要素：

為解決上述現有技術中的不足，本發明提供了一種折疊式組裝空腔，其便于制造，運輸和安裝，能夠直接降低生產和運輸成本，提高施工效率，特別能有效解決高層建筑物的樓蓋施工問題。

該發明主要內容為一種折疊式組裝空腔, 一種折疊式組裝空腔,所述空腔由面板一、面板二、面板三、面板四、面板五、面板六組成，面板一、面板二、面板三、面板四依次通過連接件轉動式連接組裝成一四面體，所述四面體可折疊；所述四面體的一端開口處放置一面板五，面板五同該端開口處的任意一邊通過連接件轉動式連接；所述四面體的另一端開口處放置一面板六，面板六同該端開口處的任意一邊通過連接件轉動式連接。這種結構方式可以將空腔進行折疊，進過折疊后的空腔其形狀類似于一個平板。這樣的折疊設計大大降低了空腔在運輸過程中的所占用空間，大大降低了運輸成本以及施工成本。既可以在澆灌混凝土?xí)r保證空腔內部不會有砂漿滲漏，又可以大大減輕空腔的整體重量，大大節約了施工和建造成本。運輸時可以將所述面板折疊式空腔進行折疊運輸。運輸?shù)绞┕がF(xiàn)場后，將面板折疊式空腔展開，并將所述四面體兩端的面板五、面板六通過連接件固定于四面體的兩端，從而形成一個封閉的六面體。將所述六面體放置于事先布置好的密肋梁內部，并澆筑鋼筋混凝土，待混凝土凝固后便完成了密肋空腔樓蓋的施工。

作為優選方案，所述的面板一、面板二、面板三、面板四、面板五、面板六由框架及包覆于框架上的防滲面料組成。

作為優選方案，所述的框架由鋼筋焊接而成。

作為優選方案，框架內部焊接有多條加強筋。加強筋能夠提供給面板及空腔整體更加的支撐性。

作為優選方案，所述防滲面料為網格布、鐵皮、篷布。

作為優選方案，通過連接件相連接的相鄰兩面板以相鄰邊為軸進行轉動。可以將部分面板提前進行組裝，并且能以相鄰邊為軸轉動，從而進行折疊，這樣便可以大幅縮減在施工現場進行空腔組裝的時間。

作為優選方案，所述空腔的內部中心處設有支撐柱。空腔中心處的支撐柱能提供給面板承載力最薄弱的中心處額外的承載力，避免混凝土澆灌時造成空腔的變形。支撐柱的數量及位置不作任何限定，本領域技術人員也容易獲知支撐筋的具體放置位置及數量。

作為優選方案，所述空腔的內部設有支撐筋并利用連接件將其可轉動連接于面板二及面板四各自的加強筋上。支撐筋可以隨空腔的折疊而轉動，當空腔展開時支撐筋也隨即支起，起到支撐作用。支撐筋的數量及位置不作任何限定，本領域技術人員也容易獲知支撐筋的具體放置位置及數量。

作為優選方案，可以將六塊面板組裝成空腔后，直接將防滲面料包覆整個空腔，這樣在施工時能有效提高空腔的組裝效率，提高空腔的整體防滲性能。

本發明與現有技術相比，其有益效果為：所占存儲、運輸空間大幅減少，便于利用塔吊向高層運輸，每次運輸?shù)膫€(gè)數為普通混凝土空腔的數倍，減少運輸時間，節約運輸成本。并且施工現場可以轉移到工地，節約一定的場地和人工費用。此發明能有效的克服高層建筑物在運輸空腔構件時的多項技術難題，在該項領域內具有開創性的意義。

附圖說明

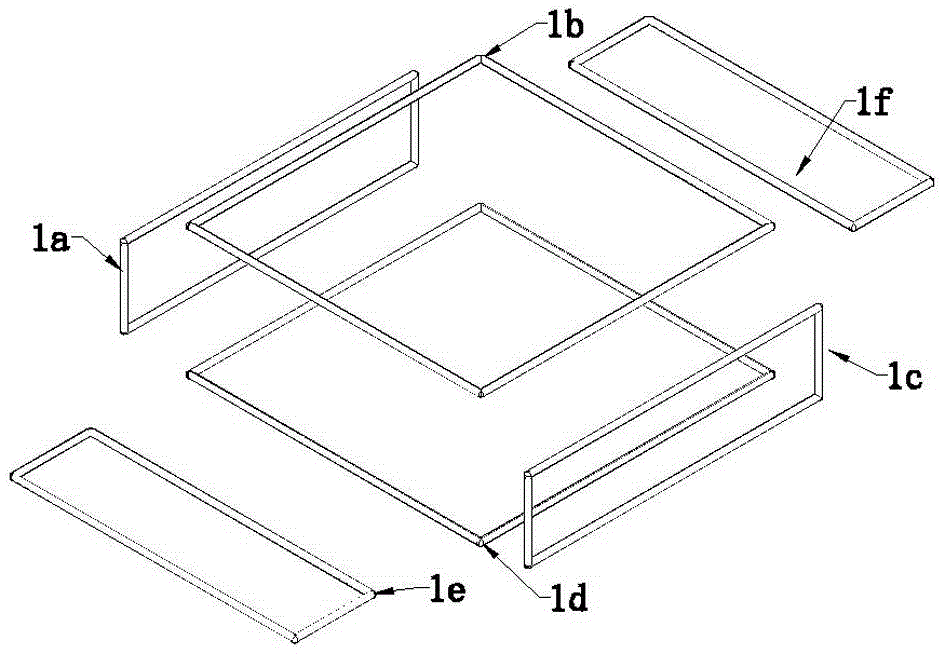

圖1為實施例1的結構整體示意圖；

圖2為實施例2的結構示意圖；

圖3為實施例3的結構示意圖；

圖4為實施例4的結構示意圖；

圖5為實施例5的結構示意圖；

圖6為實施例6的結構示意圖；

圖7為實施例7的結構示意圖；

圖8為實施例8的結構示意圖；

圖9為實施例9的結構示意圖。

圖中附圖標記為：1a-面板一、1b-面板二、1c-面板三、1d-面板四、1e-面板五、1f-面板六、2-連接件、3-框架、4-防滲面料、5-加強筋、6-支撐柱、7-支撐筋。

具體實施方式

下面通過實施例，并結合附圖，對本發明的技術方案作進一步具體的說明。所描述的實施例僅僅是本發明的部分實施例。

如圖1和圖2所示實施例, 所述空腔由面板一1a、面板二1b、面板三1c、面板四1d、面板五1e、面板六1f組成，面板一1a、面板二1b、面板三1c、面板四1d依次通過連接件2轉動式連接組裝成一四面體，所述四面體可折疊。所述四面體的一端開口處放置一面板五1e，面板五1e同該端開口處的任意一邊通過連接件2轉動式連接；所述四面體的另一端開口處放置一面板六1f，面板六同該端開口處的任意一邊通過連接件2轉動式連接。

面板一至面板六均由框架3及包覆于框架3上的防滲面料4組成，框架3由鋼筋焊接而成，防滲面料4為篷布。面板一至面板六可機械化大批量生產、存放，空腔的制作過程可以實現全自動化，從而將空腔的生產工藝精確化，嚴格管控空腔產品質量。生產的空腔在存放及運輸時可以將其變化為折疊形態，其所占空間體積大幅減少。極大的節約了存儲及運輸成本。當需要空腔時，可以快速運輸至施工場地，并利用塔吊將空腔運輸至高層施工作業面，并將折疊形態的空腔進行展開、組裝。也可在地面完成展開、組裝后再用塔吊吊至高層施工作業面。

如圖3所示所示實施例，面板一1a、面板二1b、面板三1c、面板四1d依次通過連接件2轉動式連接組裝成一四面體，連接件2為夾碼釘，夾碼釘可將兩個面板相連接且保證兩面板可以相鄰邊為軸進行轉動，因此可以將四面體錯開折疊成板形。面板1e和面板1f分別翻轉至折疊后的四面體的一側。具體折疊方式可根據施工需要進行選擇，其折疊功能亦是本領域技術人員所容易獲知的。

如圖4所示實施例，組裝時，將折疊狀態的空腔展開成一個四面體，并利用連接件2將面板1e、面板1f固定于四面體的兩端開口處。從而形成一個六面體。這樣就形成了一個空腔，并且能實現現有混凝土空腔、塑料空腔、泡沫空腔等一系列空腔構件的功能。

如圖5所示實施例，由鋼筋焊接而成的框架3結構的面板一1a至面板六1f組裝成六面體結構后，在六面體結構的整個外表面包覆一層防滲面料4，該防滲面料4可為網格布、鐵皮、篷布。該實施例可以一次性將防滲面料4安裝到位、簡化了空腔安裝的操作流程，可以節約施工時間。還有另外一種實施方式，將每個鋼筋焊接而成的框架3結構的面板1的一面包覆一層防滲面料4，然后再進行組裝。該實施例可以節約防滲面料4的用量。

如圖6所示實施例，空腔的面板一1a至面板六1f上設置有縱橫交錯的加強筋5。加強筋5的設置能大大提高面板1及空腔整體的承載力。加強筋5的規格和數量可以根據空腔的承載力的不同而設置，其具體數量不做要求。

如圖7所示實施例，空腔的面板二1b同面板四1d之間設置有4根支撐柱6。該支撐柱6能提供給上面板1中心處額外的支撐力，這樣上、下面板1可以承受更大的承載力。支撐柱在空腔內起到支撐作用，其位置和數量均不作限制，本領域技術人員也容易獲知支撐筋的具體放置位置及數量。

如圖8和圖9所示實施例，空腔的面板二1b同面板四1d之間設置有支撐筋7，支撐筋7的形狀為“[”形，通過連接件2可轉動連接于面板二1b同面板四1d各自的加強筋5上，且所述支撐筋7可跟隨空腔的折疊而轉動，實現同空腔一起折疊。當空腔展開時，支撐筋7也隨即支起，從而起到支撐作用。支撐筋的數量及位置不作任何限定，本領域技術人員也容易獲知支撐筋的具體放置位置及數量。

應理解，上述實施例僅用于說明本發明而不用于限制本發明的范圍。此外應理解為在閱讀本發明的內容后，本領域技術人員可以對本發明作各種改動和修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。
