本發明型涉及郵電通信系統，廣電系統，石油化工系統的移動通信塔和調頻廣播塔，特別適用于三管塔、四管塔、三角角鋼塔、四角角鋼塔、拉線角鋼塔等非單管通信鐵塔主材更換。

背景技術：

自2014年開始，隨著中國鐵塔公司的正式成立，三大運營商以前建好的基站大量移交給鐵塔公司，在移交給鐵塔公司的基站當中很多是幾年或十幾年前的，這些前期的基站由于自然環境的影響，很多主材已經銹蝕，存在一定的安全隱患。這種情況下采取的措施是要把整個塔換掉，重新建塔，造成資源大量浪費，并且影響通信網絡的正常運行。

技術實現要素：

本發明型解決上述問題在于提供非單管通信鐵塔主材更換的設備及方法，包括設備主體、吊耳、雙向調節抱環、支撐桿、固定式抱環、調節抱環、u型抱箍，其特征在于設備主體由多節段桿體通過法蘭連接而成，吊耳焊接于設備主體頂端側面，支撐桿為單根圓管，雙向調節抱環抱于設備主體和支撐桿上，調節抱環焊接于設備主體另一端側面，固定式抱環焊接于支撐桿一端側面，支撐桿通過u型抱箍將固定式抱環與設備主體連接，構成一種非單管通信鐵塔主材更換的設備。

所述非單管通信鐵塔主材更換的設備及方法，其特征在于：所述設備主體兩端均有抱環，一端為固定式抱環結構，另一端為雙向調節抱環結構。

所述非單管通信鐵塔主材更換的設備及方法，其特征在于：所述支撐桿單根兩端均有抱環，一端為固定式抱環結構，另一端為調節抱環結構。

所述非單管通信鐵塔主材更換的設備及方法，其特征在于：所述支撐桿為兩根一組，共有兩組支撐桿，且每組支撐桿分別通過其固定式抱環抱于設備主體兩端。

所述更換方法是首先由多節段桿體通過法蘭連接而成設備主體，將設備主體一端的雙向調節抱環抱于原鐵塔需要更換主材段的上相鄰主材段上，再將設備主體另一端的調節抱環抱于原鐵塔需要更換主材段的下相鄰主材段上，然后將單根支撐桿一端通過雙向調節抱環抱于原鐵塔需要更換主材的水平相鄰主材段上，再將其支撐桿另一端通過固定抱環抱于設備主體的一端，采用相同安裝方法將其余支撐桿分別固定于需要更換主材段的相鄰主材段上和設備主體的另一端，但其中兩根支撐桿固定于設備主體的同一端為一組，另兩根支撐桿固定于設備主體的另一端為一組，待設備全部安裝固定后，最后把需要更換主材段取下，再更換上新主材，固定連接好后，先后裝支撐桿和設備主體取下，按此方法逐一將原鐵塔的主材更換。

本發明型的優點：

采用該設備換取主材的方法，能節約大量成本，無需要整體拆裝原鐵塔，無需要吊裝設備和通水電，所需成本是新建基站的3-5％。

采用該設備換取主材的方法，利用調式抱環結構，能任意將鐵塔任意段的主材更換，靈活、方便、可靠。

采用該設備換取主材的方法，若換整塔時，一般1-2天就能完工，拆除后新建一個基站工期一般在20-30天，大大縮短工期，降低建設成本。

采用換取主材的設備，采用高強度鋼制作，且設備主體頂部側面焊接吊耳，其結構簡單、體積輕巧，搬運方便，能多次重復使用，安全可靠。

采用換取主材的設備，能用于三管塔、四管塔、三角角鋼塔、四角角鋼塔、拉線角鋼塔等非單管通信鐵塔更換主材，具實用性強、范圍廣。

附圖說明

圖1為本發明型設備結構主視圖

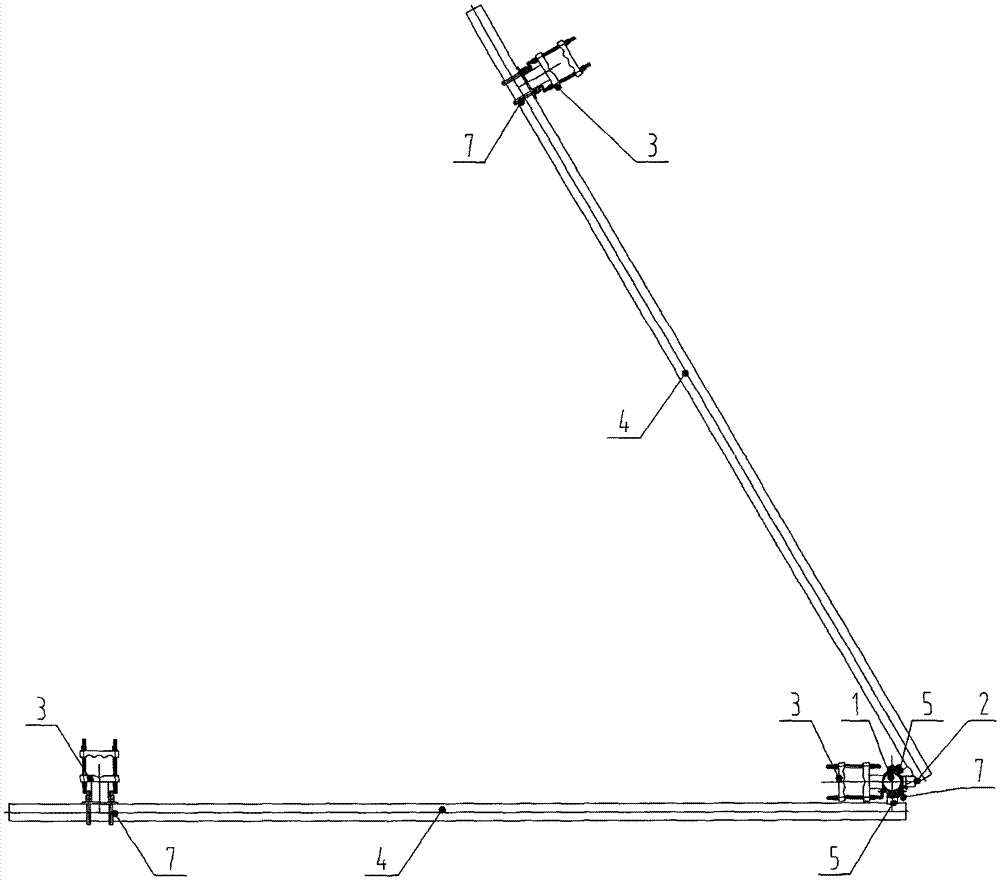

圖2為本發明型設備結構俯視圖

圖3為本發明型設備更換鐵塔主材示意圖主視圖

圖4為本發明型設備更換鐵塔主材示意圖俯視圖

附圖中標號的說明：

1-設備主體2-吊耳3-雙向調節抱環4-支撐桿

5-固定式抱環6-調節抱環7-u型抱箍8-鐵塔

9-上相鄰主材段10-水平相鄰主材段11-更換主材段12-下相鄰主材段

13-設備

具體實施方式

具體實施方式結合附圖對本發明型的結構作進一步說明：

如圖1～2所示，本發明型的一種更換通信鐵塔主材固定的設備及方法，包括設備主體1、吊耳2、3雙向調節抱環、支撐桿4、固定式抱環5、調節抱環6、u型抱箍7，其特點是：設備主體1由多節段桿體通過法蘭連接而成，吊耳2焊接于設備主體1頂端側面，支撐桿4為單根圓管，雙向調節抱環3抱于設備主體1和支撐桿4上，調節抱環6焊接于設備主體1另一端側面，固定式抱環5焊接于支撐桿一端側面，支撐桿4通過u型抱箍7將固定式抱環5與設備主體1連接，構成非單管通信鐵塔主材更換的設備13。

如圖3～4所示，非單管通信鐵塔主材更換的方法是首先由多節段桿體通過法蘭連接而成設備主體1，將設備主體1一端的雙向調節抱環3抱于原鐵塔8需要更換主材段11的上相鄰主材段9上，再將設備主體1另一端的調節抱環6抱于原鐵塔8需要更換主材段11的下相鄰主材段12上，然后將單根支撐桿4一端通過雙向調節抱環3抱于原鐵塔8需要更換主材11水平相鄰主材段10上，再將其支撐桿4另一端通過固定抱環5抱于設備主體1的一端，采用相同安裝方法將其余支撐桿4分別固定于需要更換主材段11的相鄰主材段上和設備主體1的另一端，但其中兩根支撐桿4固定于設備主體1的同一端為一組，另兩根支撐桿固定于設備主體1的另一端為一組，待設備13全部安裝固定后，最后把需要更換主材段11取下，再更換上新主材，固定連接好后，先后裝支撐桿4和設備主體1取下，按此方法逐一將原鐵塔8的主材更換。

技術特征：

技術總結
本發明型為一種非單管通信鐵塔主材更換的設備及方法涉及郵電通信系統、廣電系統和調頻廣播塔，包括設備主體、吊耳、雙向調節抱環、支撐桿、固定式抱環、調節抱環、U型抱箍。該設備能用于三管塔、四管塔、三角角鋼塔、四角角鋼塔、拉線角鋼塔等非單管通信鐵塔的主材更換，具實用性強、范圍廣，優點是：能節約大量成本，無需要整體拆裝原鐵塔，無需要吊裝設備和通水電，換塔時間僅需要1-2天，所需成本是新建基站的3-5％；其次是結構簡單、體積輕巧、搬運方便、安裝簡潔，能多次重復使用，安全可靠。

技術研發人員：俞畢業;徐光;杜文甫
受保護的技術使用者：浙江寧遠塔桅制造有限公司;中國鐵塔股份有限公司浙江省分公司
技術研發日：2016.01.12
技術公布日：2017.07.18
