本發明涉及主體橫移式停車設備制造領域，具體涉及一種橫移式停車設備傳動裝置。

背景技術：

隨著小轎車的日益普及，城市空間越來越顯得狹小，特別是在寫字樓、商業大廈及住宅樓密集的區域，泊車位十分緊張。而機械式立體停車設備則很好的解決了這一難題。目前，國內的機械式立體停車設備一般最大載重量普遍都是在2噸及以下。然而，大部分的車型，如越野車、商務面包車、大型轎車，其質量往往在2噸以上，但由于目前的立體式停車設備設計問題，導致想要承載2噸及以上的車輛需要更大的傳動軸、更粗的傳動鏈及功率更大的電機驅動，不僅占用過多的空間，也造成大大的成本浪費。

目前國內設計的立體橫移式停車設備中，其橫移傳動裝置主要采用的是軸傳動，利用電機驅動軸的一端，另一端連接停車設備中的滾輪，這樣的設計有一個問題就是對傳動軸的要求很高，傳動軸的兩端一端是主動鏈輪，另一端是從動輪，然而兩端距離較遠，遠距離軸傳動很容易造成軸扭曲變形，例如專利號為CN 203977939 U公布了《一種立體車庫的橫移傳動裝置》該裝置上的電機減速機的輸出軸上設有電機鏈輪，調節板安裝在載車板上，調節螺栓穿過調節板后與電機減速機抵觸，軸傳動橫移機構通過固定螺栓安裝在載車板上，軸傳動橫移機構與電機鏈輪通過鏈條連接，調節螺栓的軸向方向與鏈條平行。該對比文獻便是利用軸傳動，一端連接電機，一端連接滾輪，對于大型的轎車或是越野車橫移，其傳動軸橫向受力過大，很容易扭曲變形，但如果增大軸經，有造成成本浪費，且大軸經的傳動軸加工難度大，不易運輸。因此科學合理設計停車設備的傳動裝置，很有必要。

技術實現要素：

本發明旨在提供一種橫移式停車設備傳動裝置，已解決現有停車設備中承載小，傳動軸利用不合理導致軸橫向受力過大易發生扭曲變形報廢等問題。

本發明是通過如下技術方案予以實現的：

一種橫移式停車設備傳動裝置，包括長軸、中間軸、短軸、空心軸、帶座軸承A、帶座軸承B、單排鏈輪和雙排鏈輪，所述空心軸為兩件，其中一件空心軸兩端分別連接短軸和中間軸，另一件空心軸兩端分別連接中間軸和長軸，所述單排鏈輪為兩件且一件安裝于長軸底端，另一件安裝于短軸頂端，所述雙排鏈輪安裝于長軸中間位置上，所述帶座軸承A為兩件且一件設于長軸上的單排鏈輪與雙排鏈輪中間位置，另一件設于短軸底端上，所述帶座軸承B為兩件且一件設于中間軸上并通過軸承螺栓固定于中間支架上，另一件設于長軸頂端并通過軸承螺栓固定于長軸支架上。

所述空心軸為中空鋼管結構且兩端均開有連接孔，短軸、中間軸和長軸均插裝于空心軸內，并通過連接螺栓緊固連接。

所述單排鏈輪與雙排鏈輪均通過鍵固定套裝在長軸和短軸上。

所述中間支架頂端和側邊上均設有安裝孔，安裝孔設為長圓孔，頂端上的安裝孔匹配有定位螺栓，側邊上的安裝孔接入帶座軸承B上的軸承螺栓。

所述長軸支架頂端設有兩顆定位螺釘。

所述單排鏈輪與雙排鏈輪材料均為45#圓鋼調質+高頻淬火，齒數均為Z＝13，分度圓直徑均為d＝φ79.602mm，安裝孔徑均為dk＝φ35mm，雙排鏈輪排距Pt＝22.78mm。

所述長軸總長為410mm，材料為45#圓鋼調質；中間軸總長為260mm，材料為45#圓鋼調質；短軸總長為272mm，材料為45#圓鋼調質；空心軸總長為2497mm，材料為45#鋼管。

本發明的有益效果是：

與現有技術相比，本發明提供的一種橫移式停車設備傳動裝置，主要突出的性能是穩定、傳動力矩可提高一倍以上、拆裝及運輸方便；利用雙排鏈輪連接電機輸出端，一方面雙重保障鏈輪不打滑、另一方面加大了對傳動軸的軸向支撐面積；通過設計長軸、短軸、中間軸、空心軸等一系列傳動軸，使本設計的傳動裝置組裝、運輸更加方便；將兩單排鏈輪設置于雙排鏈輪的兩邊，使兩單排鏈輪置于傳動軸兩端分別驅動停車架下面的兩滾輪，大大的減少了傳動軸的橫向力矩，本設計的傳動裝置中，中間支架上的安裝孔設置為長條形圓孔，利用螺栓可以對中間軸的位置進行移動，以便更好地對整個裝置進行定位。

附圖說明

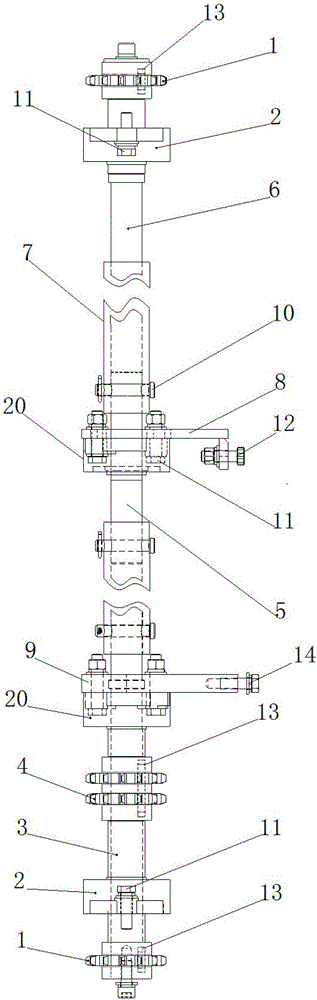

圖1是本發明的主視圖；

圖2是本發明的左視圖；

圖3是本發明的空心軸軸向全剖視圖；

圖4是本發明的中間支架結構示意圖；

圖5是本發明的長軸結構示意圖；

圖6是本發明的單排鏈輪的主視圖；

圖7是本發明的單排鏈輪的主視圖中A-A剖視圖；

圖8是本發明的雙排鏈輪的主視圖；

圖9是本發明的單排鏈輪的主視圖中A-A剖視圖；

圖10是本發明的傳動原理圖；

圖中：1-單排鏈輪，2-帶座軸承A，3-長軸，4-雙排鏈輪，5-中間軸，6-短軸，7-空心軸，8-中間支架，9-長軸支架，10-連接螺栓，11-軸承螺栓，12-定位螺栓，13-鍵，14-定位螺釘，15-連接孔，16-安裝孔，20-帶座軸承B。

具體實施方式

以下結合附圖對本發明的技術方案作進一步說明，但所要求的保護范圍并不局限于所述；

如圖1～10所示，本發明提供的一種橫移式停車設備傳動裝置，包括長軸3、中間軸5、短軸6、空心軸7、帶座軸承A、帶座軸承B、單排鏈輪1和雙排鏈輪4，所述空心軸7為兩件，其中一件空心軸7兩端分別連接短軸2和中間軸5，另一件空心軸7兩端分別連接中間軸5和長軸3，長軸3、中間軸5、短軸6和兩段空心軸7五根傳動軸設計成可拆裝結構，方便運輸與安裝，所述單排鏈輪1為兩件且一件安裝于長軸3底端，另一件安裝于短軸6頂端，所述雙排鏈輪4安裝于長軸3中間位置上，將兩件單排鏈輪1設置于雙排鏈輪4的兩邊，使兩件單排鏈輪1置于整個傳動裝置兩端分別驅動停車架下面的兩滾輪，大大的減少了傳動軸的橫向力矩；所述帶座軸承A2為兩件且一件設于長軸3上的單排鏈輪1與雙排鏈輪4中間位置，另一件設于短軸6底端上，所述帶座軸承B20為兩件且一件設于中間軸5上并通過軸承螺栓11固定于中間支架8上，另一件設于長軸3頂端并通過軸承螺栓11固定于長軸支架9上，四件帶座軸承平均分散安裝到各個軸上，增加該設計的整體的安裝強度，兩件單排鏈輪1與一件雙排鏈輪4均分別配備一件帶座軸承，以確保單排鏈輪1與雙排鏈輪4的傳動穩定。

所述空心軸7為中空鋼管結構且兩端均開有連接孔15，短軸6、中間軸5和長軸3均插裝于空心軸7內，并通過連接螺栓10緊固連接，空心軸7孔徑等于短軸6、中間軸5和長軸3的軸經，將三根軸插裝進空心軸7，插裝那一段上再用連接螺栓10橫向穿透兩連接軸，便于拆卸且連接的兩軸受力均衡。

所述單排鏈輪1與雙排鏈輪4均通過鍵13固定套裝在長軸3和短軸6上。

所述中間支架8頂端和側邊上均設有安裝孔16，安裝孔16設為長圓孔，頂端上的安裝孔16匹配有定位螺栓12，側邊上的安裝孔16接入帶座軸承B20上的軸承螺栓11，中間支架8一方面用于固定帶座軸承B20，另一方面定位固定中間軸5，頂端的安裝孔16設為長圓孔，當本設計的傳動裝置安裝就位后，可通過該長圓孔形的安裝孔16對整個傳動裝置進行微調，使整個轉動裝置傳動更平穩，其頂端的定位螺栓12接于整個停車設備中的傳動支撐柱上。

所述長軸支架9頂端設有兩顆定位螺釘14，帶座軸承B20與長軸支架9通過軸承螺栓11緊固，定位螺釘14接于整個停車設備中的傳動支撐柱上，用于固定支撐帶座軸承B20和長軸3。

所述單排鏈輪1與雙排鏈輪4材料均為45#圓鋼調質+高頻淬火，齒數均為Z＝13，分度圓直徑均為d＝φ79.602mm，安裝孔徑均為dk＝φ35mm，雙排鏈輪4排距Pt＝22.78mm。

所述長軸3總長為410mm，材料為45#圓鋼調質；中間軸5總長為260mm，材料為45#圓鋼調質；短軸6總長為272mm，材料為45#圓鋼調質；空心軸7總長為2497mm，材料為45#鋼管。

安裝方法：

①在長軸3上的雙排鏈輪4處的鍵槽里插入鍵13，將雙排鏈輪4套接于長軸3上指定位置，再在雙排鏈輪4前后分別裝上帶座軸承B20和帶座軸承A2，最后在長軸3底端的鍵槽里插入鍵13，將單排鏈輪1套接與長軸底端上。

②在中間軸5上相應位置插裝帶座軸承B20。

③在短軸6上的鍵槽里插入鍵13，將單排鏈輪1套接于短軸6上指定位置，再將帶座軸承A2套裝在短軸6上。

④將中間支架8與長軸支架9安裝于橫移設備支撐柱上。

⑤將短軸6、空心軸7、中間軸5、空心軸7、長軸3按照該順序依次插裝連接，并插入連接螺栓10固定。

⑥將連接電機輸出端的傳動鏈接入雙排鏈輪4上，將長軸3上的帶座軸承B20固定在長軸支架9上，同時將中間軸5上的帶座軸承B20也固定在中間支架8上。

⑦將連接在橫移框架下面兩個滾輪上的兩傳動鏈分別接入長軸3上的單排鏈輪1和短軸6上的單排鏈輪1上。

⑧將兩帶座軸承A2固接在橫移設備支柱上。

⑨調節中間支架8的位置，使整個傳動裝置穩定工作，最后調節傳動鏈上的張緊機構，使各個傳動鏈連接牢固。

傳動原理：

本發明主要實現橫移機構中由一個主驅動帶動兩組大間距滾輪的動力傳動，如圖10所示，兩個單排鏈輪1通過傳動鏈分別連接兩組大間距滾輪，連接電機輸出端的主動鏈接入雙排鏈輪4上，雙排鏈輪4轉動，首先帶動長軸3上的單排鏈輪1轉動，同時，長軸3帶動空心軸7轉動、空心軸7帶動中間軸5轉動、中間軸5帶動短軸6轉動、短軸6帶動其上的單排鏈輪1轉動，兩單排鏈輪1轉動帶動兩大間距的滾輪轉動，最后實現由一個主驅動帶動兩組大間距滾輪的動力傳動。
