本發明涉及一種支架式水泥構件高頻振動臺。

背景技術：

在道路或工程施工領域，經常使用水泥構件，現在水泥構件多采用預制模具方式制備，使用時進行組裝，這種方式極大的提高了安裝效率，為了增加水泥預制構建的密實度，通常都需要對水泥構建進行震動，根據不同的使用需求，水泥構建呈多種樣式，如圓形、菱形、方形等，這就需要與之對應的多樣化水泥構建模具，由于水泥構建模具呈多樣性，因此，實際震動時就需要匹配不同的振動臺，現有技術尚沒有一種適用于多種形狀模具的振動臺，由此，造成振動臺需要購置多種型號，增加了生產成本，并且降低了生產效率；并且現有振動臺的振動效果不佳，無法有效的對水泥構件進行振動。

技術實現要素：

為了解決現有振動臺無法滿足各種型號、樣式水泥構件模具使用的問題，本發明通過在振動臺頂面上設置滑動式鎖緊機構，采用滑動式鎖緊機構的技術方案可根據不同需求，對不同外形的水泥構件進行滑動式鎖緊調整，使用時，僅需將水泥構建模具放置在振動臺面上鎖緊即可，從而滿足不同的使用需求，同時可對待振動水泥構件進行有效的固定，增加下一步的振動效果。

本發明同時解決了現有技術振動效果不佳的問題，現有技術中振動臺呈平板式一體設計，振動臺通過彈性件安裝在機體上，這種方式存在以下缺陷：由于振動臺呈平板式一體設計，因此，振動臺與機體的連接點之間會形成力量的傳遞，尤其是相鄰的連接點之間力量傳遞更為明顯，這種力量的傳遞，實質上是對振動力的消耗，由此，降低了振動效果；為了解決這一技術問題，本發明采用延伸支架這一技術方案，由于采用了這一技術方案，延伸支架與機體的連接點之間不呈現支架連通，僅僅是通過支架連接至中部的振動臺，而振動臺直接承載待振動水泥構件，因此，振動力均直接傳遞至待振動水泥構件上，充分利用了振動效果，增加了水泥的密實度，實現高頻振動。

為實現上述目的，本發明采用以下技術方案：一種支架式水泥構件高頻振動臺，包括振動器，所述振動器外端面套接有固定套，所述固定套頂端安裝有振動臺，所述振動臺用于放置非固定連接在振動臺上可移動的待振動水泥構件模具，振動臺側端安裝有至少三組延伸支架，所述至少三組延伸支架上滑動安裝有與之對應的至少三組伸展式鎖緊座，所述至少三組伸展式鎖緊座規則位于待振動水泥構件模具外端面，并將待振動水泥構件模具鎖緊固定在振動臺上；

所述至少三組延伸支架端側底面上安裝有承載板，所述承載板下方安裝有彈性件，所述彈性件的底端與機體承載部分相抵。

附圖說明

為對本發明做進一步說明，下面列舉附圖和具體實施方式，顯而易見，下述實施方式僅僅為本發明的其中一個示范例，本發明還可延伸出其它實施方案。

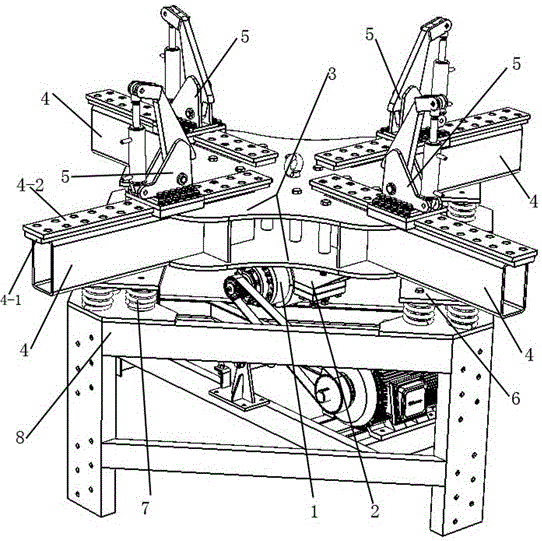

圖1為本發明結構示意圖。

圖2為本發明側視結構示意圖。

圖3為本發明振動臺連接結構示意圖。

圖4為本發明固定套結構示意圖。

圖5為本發明鎖緊座結構示意圖。

具體實施方式

如圖1-3所示，一種支架式水泥構件高頻振動臺，包括振動器1，所述振動器1外端面套接有固定套2，所述固定套2頂端安裝有振動臺3，所述振動臺3用于放置非固定連接在振動臺上可移動的待振動水泥構件模具。

為了進一步增加對待振動水泥構件模具的穩定性，本實施例中振動臺側端安裝有四組延伸支架4，在四組延伸支架4上滑動安裝有與之對應的四組伸展式鎖緊座5，所述四組伸展式鎖緊座5規則位于待振動水泥構件模具外端面，并將待振動水泥構件模具鎖緊固定在振動臺3上；

所述四組延伸支架4端側底面上安裝有承載板6，所述承載板6下方安裝有彈性件7，所述彈性件7的底端與機體8承載部分相抵。

當然的，延伸支架亦可采用三組或三組以上，如五組、六組、八組等，但設置延伸支架組數時，應考慮延伸支架及鎖緊座在振動臺上所形成的重量，當所形成的重量較高時，會相對本實施例會降低振動效果。

采用上述技術方案后，由于振動臺側端滑動安裝鎖緊座，因此，當振動臺上放置不同模具時，鎖緊座會根據模具外端面的形狀進行移動，從而滿足不同形狀模具的使用需求，僅需將待振動水泥構件模具放置在振動臺上即可。

同時，延伸支架外端部之間，會形成空間，延伸支架外端之間由于不直接連接，因此會斷絕振動力的側向傳遞，振動力集中在振動臺上，從而增加振動效果，實現高頻振動。

為了增加彈性件的穩定性，彈性件7中部設置有固定桿，固定桿的上下兩端分別連接承載板6及機體8承載部分。

為了便于模具的固定，如圖5所述伸展式鎖緊座5包括固定座5-1、旋轉臂5-2及伸展裝置5-3，所述旋轉臂5-2及伸展裝置5-3的一端旋轉安裝在固定座5-1上，旋轉臂5-2的另一端與伸展裝置5-3的另一端旋轉連接。

采用這種技術方案后，鎖緊座的滑動止動部僅需大致位于模具外端面即可，無需精確定位，然后，通過伸展裝置的伸展，推動旋轉臂旋轉并使旋轉臂的端側頂在模具外端面，從而實現固定，本技術方案大大增加了固定效率，減少固定時間，并可有效的對模具進行固定。

為了進一步增加固定便捷性及整體的使用壽命，所述四組延伸支架4頂面安裝有滑座4-1，所述固定座5-1滑動安裝在滑座4-1上，所述固定座5-1與滑座4-1之間的滑座4-1上安裝耐磨板4-2。

為了增加延伸支架的振動效果，所述彈性件7為彈簧，當然的，彈性件亦可采用橡膠墊等彈性件。

為了增加頂持力度，增加固定，本實施例中，所述伸展裝置5-3為氣缸，但亦可采用液壓缸，齒桿等帶有伸展功能的伸展構件中的一種。

為了增加后續維修、保養的便利性，增加使用壽命，所述固定套2由上固定套2-1及下固定套2-2組成，所述上固定套2-1及下固定套2-2均設置有半圓形凹槽，所述振動器1套接在半圓形凹槽組成的圓形凹槽2-3內；當振動器這種易損件損壞時，僅需更換振動器即可。

為了簡化生產工序及組裝工序，并增加使用壽命，所述上固定套2-1頂端面上安裝有固定板2-4，所述固定板2-4與振動臺3的底端面固定連接。

為了增加振動效果，實際使用時，振動器1與動力裝置9連接的傳送帶上可加裝脹緊機構10。

以上描述了本發明的基本工藝和優點，對發明的具體實施方案進行了描述，但并未對本發明保護范圍的限制，本行業的技術人員應該了解，上述實施例與說明中描述的只是本發明基本的操作步驟，不脫離發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內，本發明要求保護范圍由所附的權利要求及其等效物界定。
