本發明涉及岔枕生產技術領域，具體涉及一種用于生產高速無砟鐵路岔枕的模型及其生產岔枕的方法。

背景技術：

高速無砟鐵路岔枕生產技術復雜、標準高、要求嚴。為減小列車運行時的沖擊力及摩擦力，提高列車運行的平穩性，適應列車高速運行的需要，在制作無砟軌道岔枕時需要保證高速無砟鐵路岔枕的精度，同時提高高速無砟鐵路岔枕的承載力及抗疲勞能力。

不同長度的高速無砟鐵路岔枕的適用范圍有很大區別，目前每個用于生產高速無砟鐵路岔枕的模型只能生產同一長度的高速無砟鐵路岔枕，導致模型的利用率低，生產過程中需要配置多個模型，投入費用較高。且目前用于生產高速無砟鐵路岔枕的模型在生產高速無砟鐵路岔枕時，不能有效保證無高速無砟鐵路岔枕中鋼筋桁架的位置，鋼筋桁架在振動過程中容易發生位置偏移，生產過程中還會因?yàn)槎瞬砍尚慰装迕芊獠粐?yán)從而導致高速無砟鐵路岔枕端部變形。

技術實現要素：

為了解決上述技術問題，本發明的目的是提供一種用于生產高速無砟鐵路岔枕的模型及其生產岔枕的方法，使同一模型可以生產不同長度的高速無砟鐵路岔枕，生產過程中鋼筋桁架的位置不會偏移，減小了精度誤差，從而保證了高速無砟鐵路岔枕的精度，利用本發明所述的方法生產的高速無砟鐵路岔枕承載力及抗疲勞能力強，使用壽命長。

本發明所采用的技術方案是：一種用于生產高速無砟鐵路岔枕的模型，該高速無砟鐵路岔枕是將螺紋鋼筋a、預應力鋼絲和鋼筋桁架放入模型內并對預應力鋼絲張拉后向模型內灌注混凝土制成，所述鋼筋桁架包括三個呈等腰三角形布置的螺紋鋼筋b，位于底邊的螺紋鋼筋b與位于頂角處的螺紋鋼筋b通過波紋鋼筋固定連接，所述模型包括兩個平行設置的側梁和兩個并排設置在兩個側梁之間的鋼模殼體，在鋼模殼體下方設置有多個用于支撐鋼模殼體的底部支撐橫梁，且底部支撐橫梁的兩端分別與兩個側梁固定連接，所述鋼模殼體的兩端分別設置有固定端梁和張拉端梁，在張拉端梁上設置有兩個分別用于對兩個鋼模殼體內的預應力鋼絲進行張拉的張拉機構，張拉機構包括位于鋼模殼體與張拉端梁之間的張拉盒和穿設在張拉端梁上的張拉絲桿，張拉絲桿的一端與張拉盒固定連接，另一端延伸出張拉端梁并通過套設在張拉絲桿上的張拉螺母與張拉端梁固定連接；

在鋼模殼體內沿鋼模殼體長度方向設置有多對端部成形孔板，每對端部成形孔板之間形成用于生產不同長度高速無砟鐵路岔枕的模腔，端部成形孔板上沿其厚度方向開設有兩個用于穿設螺紋鋼筋a的螺紋鋼筋孔a、兩個用于穿設鋼筋桁架頂角處螺紋鋼筋b的螺紋鋼筋孔b以及四個用于穿設預應力鋼絲的預應力鋼絲孔，所述端部成形孔板由擋板和貼設在擋板上的硫化橡膠端板構成，每對端部成形孔板的兩個端部成形孔板呈中心對稱設置且每對端部成形孔板中的兩個硫化橡膠端板位于兩個擋板之間，所述硫化橡膠端板的底部棱邊和位于底部棱邊兩端的側棱邊均向遠離其貼附的擋板的一側延伸并形成卡臺，相鄰兩對端部成形孔板之間設置有通過螺栓可拆卸的安裝在鋼模殼體上的壓緊間隔架，壓緊間隔架包括壓板和對稱設置在壓板兩側的側板，側板的一個側面與壓板固定連接，另一側面貼合在鋼模殼體內壁上，所述壓板的兩端分別向下延伸并形成兩個凸臺a，壓板的中部向下延伸形成凸臺b，兩個凸臺a和凸臺b將位于同一個鋼模殼體內的兩個鋼筋桁架固定以防止鋼筋桁架上下移動和水平移動，在壓板下部設置有每個凸臺a與凸臺b之間均設置有用于間隔相鄰兩個鋼筋桁架的擋塊，擋塊的頂面與壓板的底面固定連接，所述側板底部兩端均向下延伸并形成兩個凸臺c，兩個凸臺c之間形成卡口，凸臺c底部端面的外端沿卡口至該凸臺c的方向傾斜向上設置，在卡口內設置有固定安裝在端部成形孔板上的限位塊，以防止壓緊間隔架下壓過渡。

所述多個底部支撐橫梁沿鋼模殼體長度方向間隔設置，且多個底部支撐橫梁相互之間呈平行設置。

所述兩個鋼模殼體頂部之間設置有中封條，中封條的下方設置有中筋板，中筋板的兩側分別與兩個鋼模殼體固定連接，所述鋼模殼體頂部與其相靠近的側梁之間設置有側封條，兩個側封條下方分別設置有側筋板，側筋板一側與鋼模殼體固定連接，另一側與側梁固定連接。

利用所述的用于生產高速無砟鐵路岔枕的模型來生產岔枕的方法，包括以下步驟：

A、對模型進行清理后在鋼模殼體（11）的內壁上均勻噴涂脫模劑，然后安裝套管及預埋件；

B、將預應力鋼絲穿設在端部成形孔板的預應力鋼絲孔（205）內，將螺紋鋼筋a穿設在螺紋鋼筋孔a（203）內，然后將預應力鋼絲、螺紋鋼筋a和端部成形孔板一同放入鋼模殼體（11）內并將預應力鋼絲和螺紋鋼筋a的一端與固定端梁（1）固定連接，另一端與張拉盒（6）固定連接，然后制作鋼架桁架（15），再將鋼筋桁架（15）放入鋼模殼體（11）內并調整端部成形孔板的位置，將鋼筋桁架（15）頂角處螺紋鋼筋b穿設在端部成形孔板的螺紋鋼筋孔b（204）內，然后通過自動張拉設備對鋼模內的預應力鋼絲和螺紋鋼筋a進行張拉；

C、將壓緊間隔架放入相鄰兩個高速無砟鐵路岔枕的端部成形孔板之間，使端部成形孔板的擋板（201）貼緊壓緊間隔架的側板（302），以使端部成形孔板和鋼筋桁架（15）的位置固定；

D、將模型吊至運模輥道，運送至振動臺，然后開始澆筑混凝土，混凝土入模時模型溫度控制在5℃-35℃之間，將澆筑到模型內的混凝土振動密實后進行抹面；

E、抹面后輸送進入養護池進行蒸汽養護，其中，養護池采用通風和養護池壁澆水的方法輔助實施緩慢降溫；

F、養護結束后，先對高速無砟鐵路岔枕進行應力放張，然后吊至脫模臺位進行脫模，然后輕剔輕敲端部成形孔板，以將端部成形孔板拆卸下來。

所述步驟D中所用的混凝土是由細骨料、粗骨料、水泥、摻和料和減水劑混合而成，混凝土的具體制備方法為，取細骨料、粗骨料、水泥、摻和料和減水劑作為原材料備用，從備用的原材料中取細骨料、水泥、摻和料以及4/5的水放入攪拌機中攪拌60s，然后從備用原材料中取粗骨料、減水劑和剩余的水放入攪拌機中，再繼續攪拌90s以上，直至混合物料混合均勻、顏色一致并且無灰團，即制成混凝土，其中，水泥進入攪拌機時的溫度不高于70℃，材料計量誤差：水泥、摻和料≤1%，細骨料、粗骨料≤2%，水、減水劑≤1%。

所述步驟E的蒸汽養護制度為：靜停2h以上，且靜停時環境溫度控制在5℃-30℃，升溫速度不大于20℃/h，恒溫養護溫度為60℃，降溫速度不大于20℃/h，蒸養結束時，高速無砟鐵路岔枕表面溫度與環境溫度的溫差不大于20℃。

與現有技術相比，本發明具有以下有益效果：

一、本發明所述的一種用于生產高速無砟鐵路岔枕的模型及其生產岔枕的方法提高了所生產的高速無砟鐵路岔枕的精度，利用所述模型生產的高速無砟鐵路岔枕精度高，承載力及抗疲勞能力強；

二、本發明中設置的壓緊間隔架和端部成形孔板拆卸方便，能夠重復利用，并且根據所生產高速無砟鐵路岔枕長度的不同而移動位置，使得同一模型能生產不同長度的高速無砟鐵路岔枕，提高了模型的利用率，降低生產成本，且壓緊間隔架保證了鋼筋桁架的位置在生產過程中不會移動，端部成形孔板中的硫化橡膠端板起到良好的密封作用，避免高速無砟鐵路岔枕端部變形，并使高速無砟鐵路岔枕更容易脫離鋼模，端部成形孔板中的擋板保證了預應力鋼絲的位置在生產過程中不會偏移，減小精度誤差；

三、利用本發明所述的生產岔枕的方法生產的高速無砟鐵路岔枕承載力及抗疲勞能力強，使用壽命長；

四、本發明所述的生產岔枕的方法步驟簡單，保證了高速無砟鐵路岔枕的平面度和扭曲標準。

附圖說明

圖1是本發明所述用于生產高速無砟鐵路岔枕的模型的結構示意圖；

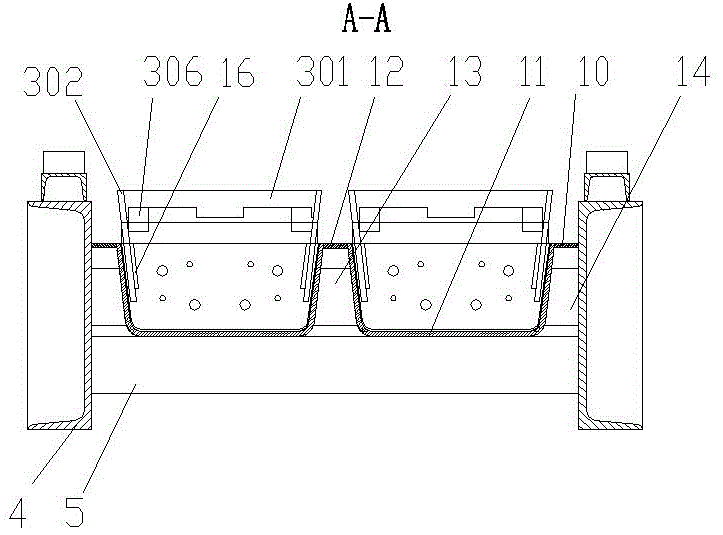

圖2是圖1中A-A處的剖視結構示意圖；

圖3是鋼筋桁架與壓緊間隔架相配合的結構示意圖；

圖4是端部成形孔板的結構示意圖；

圖5是圖4中B-B處的剖視結構示意圖；

圖6是圖4的俯視結構示意圖；

圖7是壓緊間隔架的結構示意圖；

圖8是圖7的俯視結構示意圖；

圖9是側板的結構示意圖；

圖中標記：1、固定端梁，201、擋板，202、硫化橡膠端板，203、螺紋鋼筋孔a，204、螺紋鋼筋孔b，205、預應力鋼絲孔，301、壓板，302、側壁板，303、凸臺a，304、凸臺b，305、凸臺c，306、擋塊，307、螺栓，4、側梁，5、支撐橫梁，6、張拉盒，7、張拉端梁，8、張拉螺母，9、張拉絲桿，10、側封條，11、鋼模殼體，12、中封條，13、中筋板，14、側筋板，15、鋼筋桁架，16、限位塊。

具體實施方式

下面結合附圖和具體實施例對本發明作詳細說明，本實施例以本發明技術方案為前提，給出了詳細的實施方式和具體的操作過程，但本發明的保護范圍不限于下述的實施例。

如圖所示，一種用于生產高速無砟鐵路岔枕的模型，該高速無砟鐵路岔枕是將螺紋鋼筋a、預應力鋼絲和鋼筋桁架15放入模型內并對預應力鋼絲張拉后向模型內灌注混凝土制成，所述鋼筋桁架15包括三個呈等腰三角形布置的螺紋鋼筋b，位于底邊的螺紋鋼筋b與位于頂角處的螺紋鋼筋b通過波紋鋼筋固定連接，所述模型包括兩個平行設置的側梁4和兩個并排設置在兩個側梁4之間的鋼模殼體11，在鋼模殼體11下方設置有多個用于支撐鋼模殼體11的底部支撐橫梁5，且底部支撐橫梁5的兩端分別與兩個側梁4固定連接，所述鋼模殼體11的兩端分別設置有固定端梁1和張拉端梁7，在張拉端梁7上設置有兩個分別用于對兩個鋼模殼體11內的預應力鋼絲進行張拉的張拉機構，張拉機構包括位于鋼模殼體11與張拉端梁7之間的張拉盒6和穿設在張拉端梁7上的張拉絲桿9，張拉絲桿9的一端與張拉盒6固定連接，另一端延伸出張拉端梁7并通過套設在張拉絲桿9上的張拉螺母8與張拉端梁7固定連接；

在鋼模殼體11內沿鋼模殼體11長度方向設置有多對端部成形孔板，每對端部成形孔板之間形成用于生產不同長度高速無砟鐵路岔枕的模腔，端部成形孔板上沿其厚度方向開設有兩個用于穿設螺紋鋼筋a的螺紋鋼筋孔a203、兩個用于穿設鋼筋桁架15頂角處螺紋鋼筋b的螺紋鋼筋孔b204以及四個用于穿設預應力鋼絲的預應力鋼絲孔205，所述端部成形孔板由擋板201和貼設在擋板201上的硫化橡膠端板202構成，每對端部成形孔板的兩個端部成形孔板呈中心對稱設置且每對端部成形孔板中的兩個硫化橡膠端板202位于兩個擋板201之間，所述硫化橡膠端板202的底部棱邊和位于底部棱邊兩端的側棱邊均向遠離其貼附的擋板201的一側延伸并形成卡臺，相鄰兩對端部成形孔板之間設置有通過螺栓307可拆卸的安裝在鋼模殼體11上的壓緊間隔架，壓緊間隔架包括壓板301和對稱設置在壓板301兩側的側板302，側板302的一個側面與壓板301固定連接，另一側面貼合在鋼模殼體11內壁上，所述壓板301的兩端分別向下延伸并形成兩個凸臺a303，壓板301的中部向下延伸形成凸臺b304，兩個凸臺a303和凸臺b304將位于同一個鋼模殼體11內的兩個鋼筋桁架15固定以防止鋼筋桁架15上下移動和水平移動，在壓板301下部設置有每個凸臺a303與凸臺b304之間均設置有用于間隔相鄰兩個鋼筋桁架15的擋塊306，擋塊306的頂面與壓板301的底面固定連接，所述側板302底部兩端均向下延伸并形成兩個凸臺c305，兩個凸臺c305之間形成卡口，凸臺c305底部端面的外端沿卡口至該凸臺c305的方向傾斜向上設置，在卡口內設置有固定安裝在端部成形孔板上的限位塊16，以防止壓緊間隔架下壓過渡。

利用所述模型生產高速無砟鐵路岔枕的過程為，將螺紋鋼筋a、預應力鋼絲和鋼筋桁架15安裝到端部成形孔板上并裝入鋼模殼體11內，然后在相應位置放入壓緊間隔架，將螺紋鋼筋a和預應力鋼絲的一端與固定端梁1固定連接，另一端與張拉盒6固定連接，設置于鋼模上的張拉千斤頂通過與張拉絲桿9連接從而對固定連接在張拉盒6上的螺紋鋼筋a和預應力鋼絲進行張拉，張拉后向模型內灌注混凝土，混凝土成形后即制成高速無砟鐵路岔枕。

所述多個底部支撐橫梁5沿鋼模殼體11長度方向間隔設置，且多個底部支撐橫梁5相互之間呈平行設置。

所述兩個鋼模殼體11頂部之間設置有中封條12，中封條12的下方設置有中筋板13，中筋板13的兩側分別與兩個鋼模殼體11固定連接，所述鋼模殼體11頂部與其相靠近的側梁4之間設置有側封條10，兩個側封條10下方分別設置有側筋板14，側筋板14一側與鋼模殼體11固定連接，另一側與側梁4固定連接。

一種利用上述的用于生產高速無砟鐵路岔枕的模型來生產高速無砟鐵路岔枕的方法，包括以下步驟：

A、對模型進行清理后在鋼模殼體11的內壁上均勻噴涂脫模劑，然后安裝套管及預埋件；

B、將預應力鋼絲穿設在端部成形孔板的預應力鋼絲孔205內，將螺紋鋼筋a穿設在螺紋鋼筋孔a203內，然后將預應力鋼絲、螺紋鋼筋a和端部成形孔板一同放入鋼模殼體11內并將預應力鋼絲和螺紋鋼筋a的一端與固定端梁1固定連接，另一端與張拉盒6固定連接，然后制作鋼架桁架15，再將鋼筋桁架15放入鋼模殼體11內并調整端部成形孔板的位置，將鋼筋桁架15頂角處螺紋鋼筋b穿設在端部成形孔板的螺紋鋼筋孔b204內，然后通過自動張拉設備對模型內的預應力鋼絲和螺紋鋼筋a進行張拉；

C、將壓緊間隔架放入相鄰兩個無砟軌道岔枕的端部成形孔板之間，使端部成形孔板的擋板201貼緊壓緊間隔架的側板302，以使端部成形孔板和鋼筋桁架15的位置固定；

D、將模型吊至運模輥道，運送至振動臺，然后開始澆筑混凝土，混凝土入模時模型溫度控制在5℃-35℃之間，將澆筑到模型內的混凝土振動密實后進行抹面；

E、抹面后輸送進入養護池進行蒸汽養護，其中，養護池采用通風和養護池壁澆水的方法輔助實施緩慢降溫；

F、養護結束后，先對高速無砟鐵路岔枕進行應力放張，然后吊至脫模臺位進行脫模，然后輕剔輕敲端部成形孔板，以將端部成形孔板拆卸下來。

所述步驟D中所用的混凝土是由細骨料、粗骨料、水泥、摻和料和減水劑混合而成，混凝土的具體制備方法為，取細骨料、粗骨料、水泥、摻和料和減水劑作為原材料備用，從備用的原材料中取細骨料、水泥、摻和料以及4/5的水放入攪拌機中攪拌60s，然后從備用原材料中取粗骨料、減水劑和剩余的水放入攪拌機中，再繼續攪拌90s以上，直至混合物料混合均勻、顏色一致并且無灰團，即制成混凝土，其中，水泥進入攪拌機時的溫度不高于70℃，材料計量誤差：水泥、摻和料≤1%，細骨料、粗骨料≤2%，水、減水劑≤1%。

所述步驟E的蒸汽養護制度為：靜停2h以上，且靜停時環境溫度控制在5℃-30℃，升溫速度不大于20℃/h，恒溫養護溫度為60℃，降溫速度不大于20℃/h，蒸養結束時，高速無砟鐵路岔枕表面溫度與環境溫度的溫差不大于20℃。
