本發明涉及一種外置觸發式防墜落器，適用于附著式升降腳手架。

背景技術：

附著式升降腳手架是沿建筑結構外表面搭設的腳手架，是本世紀初快速發展起來的新型腳手架技術，它將高處作業變?yōu)榈吞幾鳂I(yè)，將懸空作業變?yōu)榧荏w內部作業，具有顯著的低碳性、高科技含量和更經濟、更安全、更便捷等特點。附著式升降腳手架的升降功能，大大方便了建筑施工和裝修工程施工作業。升降式腳手架還具有防傾裝置和防墜落裝置。其中，防墜落裝置能夠確保升降式腳手架始終處于安全狀態，有效防墜，是安全施工的關鍵。

現有技術中，防墜落裝置有三種：

一是鋼吊桿式防墜器，此裝置易受到安裝影響，以及鋼吊桿磨損，造成防墜距離過大，甚至失效；

二是星輪式防墜器，此裝置內設有復位彈簧，容易受到現場水泥、砂漿的侵蝕和彈簧自身疲勞強度的影響，而產生安全隱患，甚至失效；

三是行星式卡阻防墜器，采用星輪和偏心擺塊配合，在升降式腳手架急劇下降時，因星輪轉速太快而使偏心擺塊無法及時復原，偏心擺塊向上被卡阻擋桿擋住而向下卡住星輪，進一步阻止升降式腳手架繼續下降，起到防墜落的作用；但是，此裝置存在諸多缺陷：（1）需要專門設置卡阻擋桿，構件增加，加工和安裝的成本增加，結構不緊湊，安裝不方便；（2）偏心擺塊為“八字”形偏心輪，完全借助自重復位，復位后的位置難以保持一致，極易因現場水泥、砂漿粘附而產生重心偏移，影響裝置的正常工作；（3）偏心擺塊運動過程擺動幅度大，且擺動也不定，進一步使結構設計不緊湊；（4）墜落工況，僅靠星輪的輪齒與偏心擺塊一邊的下端之間形成的點面接觸而卡住星輪，可靠性低，極易因現場水泥、砂漿粘附而產生重心偏移，造成點面接觸不良甚至不接觸，使得裝置失效。

另外，現有技術中，防墜落器安裝結構如圖29至圖34所示，建筑墻體40上安裝附墻架42’，附墻架42’的下部向架體50方向水平延伸形成垂直于墻體40的支座43’，支座43’的前后對應開設鎖孔44’、45’，防墜落器42’的基體向下豎直延伸形成垂直于支座43’的支柱11’，支柱11’上對應鎖孔44’、45’形成螺孔12’，安裝時，將防墜落器100’的支柱11’置于附墻架42’的支座43’上，將螺栓46’由架體50一側依次穿過鎖孔44’、螺孔12’和鎖孔45’與螺母47’配合，即可使防墜落器100’的基體固定安裝在附墻架42’的支座43’上。螺栓46’與螺孔12’的螺紋配合，可以調節防墜落器100’與墻體40之間的距離，防止防墜落器100’被架體50拉動而外翻，甚至造成架體50彎曲。

這種安裝結構存在以下缺陷：一是防墜落器100’安裝后無法從附墻架42’完全拆解，架體50的提升和防墜落器100’的拆裝至少要分三步才能完成；第一步如圖4所示，先提升架體50至架體50最下端超出最下方的防墜落器100’，第二步如圖5所示，拆下最下方的防墜落器100’安裝至架體50的上部，第三步如圖6所示，繼續提升架體50至規定位置；這樣，分段提升架體50，中間需專門停止提升來拆裝防墜落器100’，而無法在架體50提升之前先拆卸防墜落器100’，拆裝作業又麻煩，造成提升費時費工，直接影響施工效率；二是同一機位上下防墜落器100’由于安裝不垂直而導致的偏差無法消除，造成異常提升力。

有鑒于此，本發明人秉持多年該相關行業之豐富設計開發及實際制作經驗，針對現有之缺失，特別是行星式卡阻防墜器的缺陷，予以研究改良，提供一種外置觸發式防墜落器，本案由此產生。

技術實現要素：

本發明的主要目的在于提供一種外置觸發式防墜落器，使結構更簡單、緊湊，提高安全性和可靠性。

本發明的次要目的在于提供一種外置觸發式防墜落器，使安裝后方便拆解，使架體可以一次性提升到位，提高施工效率。

為了達成上述目的，本發明的解決方案是：

一種外置觸發式防墜落器，具有帶升降軌道導向的基體，基體中通過銷軸可轉動地安裝有多爪轉子和異型卡子，異型卡子具有呈L型設置的傳動部和制動部，傳動部和制動部靠近銷軸的一端連接在一起而另一端分別向遠方延伸，傳動部的內側面拱起形成弧形配重，基體上對應傳動部的外側面形成限制異型卡子向上轉的上限位板，基體上對應制動部的外側面形成限制異型卡子向下轉的側限位面，當多爪轉子轉動時，其爪子沿弧形配重的弧形軌跡做滑動配合的運動而推動異型卡子偏轉，當異型卡子偏轉至傳動部的外側面抵靠上限位板時，制動部的外側面與多爪轉子的爪子相抵靠而限制多爪轉子轉動。

所述傳動部和制動部?jī)烧咧行木€之間的夾角為90o～95o。

所述制動部的外側面遠離銷軸處形成圓弧過渡面和卡阻面，圓弧過渡面在異型卡子復位時與基體的側限位面配合，卡阻面在異型卡子偏轉至傳動部的外側面抵靠上限位板時與多爪轉子的爪子相抵靠而限制多爪轉子轉動，制動部的內側面與多爪轉子之間保持間隙配合。

所述傳動部的外側面為平面與上限位板配合。

所述多爪轉子具有均勻布設的4～6個爪子。

所述異型卡子和多爪轉子的位置關系是：以多爪轉子的軸心為垂直座標X軸和Y軸的交叉點，異型卡子的軸心位于第四象限，異型卡子的軸心和多爪轉子的軸心的連線與水平軸線的夾角為60o，基體的升降軌道位于第一象限。

所述基體通過一個中間連接架和一個附墻架固定安裝在墻體上，在墻體上安裝的附墻架向架體一側形成左右框架，左右框架上相對形成至少兩組軸孔，左右框架之間為滑槽，滑槽中設置中間連接架，中間連接架對應左右框架的軸孔形成穿孔，銷軸水平穿過中間連接架的穿孔以及對應的附墻架的軸孔，銷釘插置在銷軸的銷孔中，使中間連接架固定安裝在附墻架的左右框架上，中間連接架上固定安裝防墜落器的基體。

所述中間連接架的左右安裝板上形成帶螺孔的安裝座和兩個水平槽，防墜落器的基體左右對應中間連接架的安裝座形成帶通孔的連接座，防墜落器的基體左右對應中間連接架的水平槽形成鎖孔，螺栓水平穿過連接座的通孔與安裝座的螺孔配合，螺絲穿過安裝板的水平槽與防墜落器的鎖孔配合，使防墜落器的基體固定安裝在中間連接架的左右安裝板上。

所述附墻架的左右框架與中間連接架之間設有橡膠墊，橡膠墊借助螺絲和螺母配合安裝在附墻架的左右框架上。

所述附墻架的左右框架各安裝兩個橡膠墊，兩個橡膠墊呈一上一下布置。

所述中間連接架下方的穿孔底部設有開口。

所述防墜落器的基體內對應架體的導桿設有導輪與導桿配合。

采用上述方案后，本發明具有以下優點：

（1）不需要專門設置卡阻擋桿，直接利用基體的上限位板實現異型卡子向上轉的限位，減少了構件，減少了加工和安裝的成本，結構設計更緊湊，安裝更方便；

（2）增加了異型卡子的弧形配重，使異型卡子復位時總是向制動部偏轉，增加基體上的側限位面，使異型卡子不僅借助自重復位，同時借助側限位面對異型卡子向下轉進行限位，復位后的位置始終保持一致，保證工作時異型卡子和多爪轉子可靠配合，保證裝置的正常工作；

（3）對異型卡子結構的巧妙設計，以及多爪轉子轉動時爪子的弧形軌跡運動設計，配合基體的側限位面設計，使異型卡子運動過程擺動幅度小，且擺動定位快，結構設計更緊湊；

（4）墜落工況，異型卡子之制動部的外側面與多爪轉子的爪子之間形成面面接觸而相抵靠，限制多爪轉子轉動，可靠性高，強度大；

（5）整體設計緊湊，可以保證與升降軌道配合安裝的架體與建筑墻體之間的距離更小，使架體與墻體之間的間隙調整范圍更大，架體的受力條件更好，節約成本，提高安全性和可靠性；

（6）利用基體本身的結構形成上限位板和側限位面，起到防塵和保護裝置構件的作用，避免現場水泥和砂漿粘附而產生重心偏移和裝置卡死的失效情形；

（7）中間連接架與附墻架之間采用銷軸連接，相互可以拆解，拆解后的中間連接架可以帶著防墜落器由滑槽輕松退出附墻架，使得架體提升前可以拆解防墜落器并預先安裝到位，這樣，架體可以一次性提升到位，架體提升省工省時，提高施工效率；

（8）附墻架的左右框架與中間連接架之間增加了橡膠墊，借助橡膠墊的彈性作用，可以消除由于防墜落器上下安裝不垂直時卡住架體提升而產生的異常負載，增加提升動力；

（9）借助螺栓水平穿過防墜落器之連接座的通孔與中間連接架之安裝座的螺孔配合，螺絲穿過中間連接架之安裝板的水平槽與防墜落器的鎖孔配合，使防墜落器的基體固定安裝在中間連接架的左右安裝板上，可以調節防墜落器與墻體之間的距離，防止防墜落器被架體拉動而外翻，甚至造成架體彎曲；

（10）在防墜落器的基體內設有導輪與架體的導桿配合，可以更好地導引架體升降，進一步避免因防墜落器安裝不垂直而產生架體提升的異常負載。

附圖說明

圖1是本發明的結構示意圖；

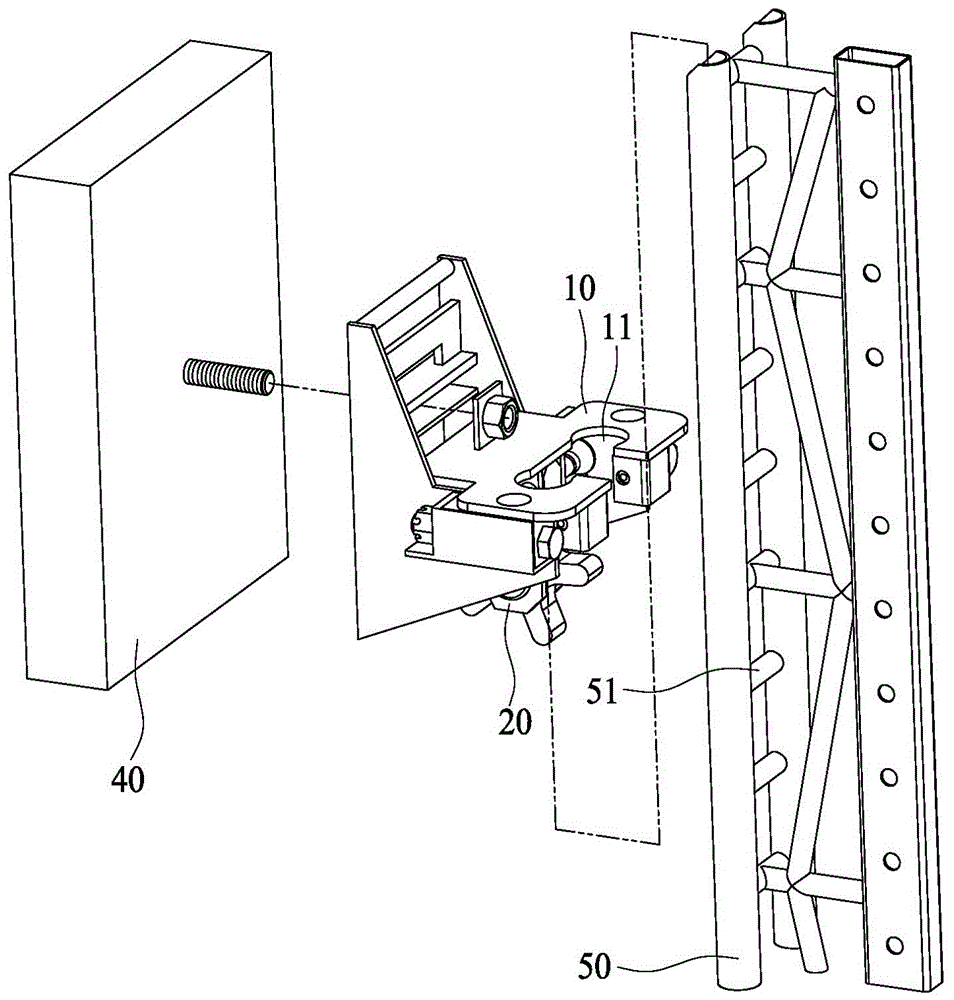

圖2是本發明的安裝外觀圖；

圖3是本發明的安裝剖視圖；

圖4是本發明的提升工況示意圖；

圖5～8是本發明的提升工況，多爪轉子運動過程示意圖；

圖9是本發明的下降工況示意圖；

圖10～13是本發明的下降工況，多爪轉子運動過程示意圖；

圖14是本發明的墜落工況示意圖；

圖15～18是本發明的墜落工況，多爪轉子運動過程示意圖；

圖19是本發明的異型卡子結構放大圖；

圖20是本發明防墜落器的安裝分解圖；

圖21是本發明防墜落器的安裝過程圖；

圖22是本發明運用于架體的安裝立體圖；

圖23是本發明運用于架體的安裝俯視圖；

圖24是本發明運用于架體的安裝正視圖；

圖25是本發明運用于架體的安裝側視圖；

圖26是本發明運用時架體的提升第一步示意圖；

圖27是本發明運用時架體的提升第二步示意圖；

圖28是本發明的拆解過程圖；

圖29是現有防墜落器的安裝結構示意圖；

圖30是現有架體的安裝正視圖；

圖31是現有架體的安裝側視圖；

圖32是現有架體的提升第一步示意圖；

圖33是現有架體的提升第二步示意圖；

圖34是現有架體的提升第三步示意圖。

標號說明

防墜落器100’，支柱11’，通孔12’；

附墻架42’，支座43’，鎖孔44’、45’，螺栓46’，螺母47’；

防墜落器100，基體10，升降軌道11，上限位板12，側限位面13，連接座14，鎖孔15，螺栓16，螺絲17，導輪18；

多爪轉子20，銷軸21，爪子22；

異型卡子30，銷軸31，傳動部32，制動部33，弧形配重34，圓弧過渡面35，卡阻面36，內側面37；

墻體40，螺栓41，附墻架42，框架43，軸孔44，滑槽45，銷軸46，銷釘461，銷孔462，橡膠墊47，螺栓671，螺母672；

架體50，橫撥桿51，導桿52；

中間連接架60，穿孔61，開口611，安裝板62，水平槽63，安裝座64。

具體實施方式

請參閱圖1至圖19所示，本發明揭示的一種外置觸發式防墜落器100，具有帶升降軌道11導向的基體10。

多爪轉子20通過銷軸21可轉動地安裝在基體10中。所謂多爪轉子20可以具有均勻布設的4～6個爪子22。

異型卡子30通過銷軸31可轉動地安裝在基體10中。異型卡子30具有呈L型設置的傳動部32和制動部33，傳動部32和制動部33靠近銷軸31的一端連接在一起，而另一端分別向遠方延伸，傳動部32的內側面拱起形成弧形配重34。相應地，基體10上對應傳動部32的外側面形成上限位板12用于限制異型卡子30向上轉，基體10上對應制動部33的外側面形成側限位面13用于限制異型卡子30向下轉。

本發明的較佳設計是傳動部32和制動部33兩者中心線之間的夾角為90o～95o；異型卡子30和多爪轉子20的位置關系是：以多爪轉子20的軸心為垂直座標X軸和Y軸的交叉點（O點），異型卡子30的軸心位于第四象限，異型卡子30的軸心和多爪轉子20的軸心的連線與水平軸線的夾角為60o，基體10的升降軌道11位于第一象限。這樣，使運動時擺動更小，機構整體結構更緊湊。

此外，本發明傳動部32的外側面設計為平面與基體10的上限位板12配合，可以使異型卡子30向上轉的限位更平穩；制動部33的外側面遠離銷軸處設計形成圓弧過渡面35和卡阻面36，圓弧過渡面35供異型卡子30復位時與基體10的側限位面13配合，卡阻面36供墜落工況（異型卡子30偏轉至傳動部32的外側面抵靠上限位板12）時與多爪轉子20的爪子22面面接觸配合，形成卡阻作用，這樣，可以確保制動部33的限位和卡阻的雙重作用，制動部33的內側面37與多爪轉子20之間保持間隙配合。

本發明安裝時，如圖1至圖3所示，基體10借助螺栓41和附墻架42固定安裝在墻體40上，升降式腳手架的架體50一側安裝一排橫撥桿51，架體50安裝橫撥桿51的一側穿插在升降軌道11中，多爪轉子20與橫撥桿51嚙合傳動。

當升降式腳手架的架體50在提升工況時（速度慢），如圖4至圖8所示，橫撥桿51帶動多爪轉子20逆時針轉動時，其爪子22沿弧形配重34的弧形軌跡從右到左做滑動配合運動。圖5是多爪轉子20和異型卡子30初始接觸的位置，圖6中多爪轉子20逆時針轉動約20o，在弧形軌跡導引下推動異型卡子30順時針轉動約21o，圖7中多爪轉子20逆時針繼續轉動約20o，而異型卡子30在弧形軌跡導引和自重作用下逆時針轉動約10o，圖8中多爪轉子20逆時針繼續轉動脫離弧形軌跡，而異型卡子30在自重作用下與側限位面13配合回復到初始位置，繼續下一個循環。如此往復，架體50慢速提升，多爪轉子20和異型卡子30不會相互卡住，即防墜落器不會卡住架體50，架體50可以持續慢速上升。

當升降式腳手架的架體50在下降工況時（速度慢），如圖9至圖13所示，橫撥桿51帶動多爪轉子20順時針轉動時，其爪子22通過異型卡子30的制動部33內側面37之后沿弧形配重34的弧形軌跡從左到右做滑動配合運動。圖10是多爪轉子20和異型卡子30不接觸的位置，圖11是多爪轉子20和異型卡子30初始接觸的位置，圖12中多爪轉子20順時針轉動約20o，在弧形軌跡導引下推動異型卡子30逆時針轉動約10o，圖13中多爪轉子20逆時針繼續轉動約20o，而異型卡子30在弧形軌跡導引和自重作用下順時針轉動約21o，異型卡子30與側限位面13配合回復到初始位置，繼續下一個循環。如此往復，架體50慢速下降，多爪轉子20和異型卡子30不會相互卡住，即防墜落器不會卡住架體50，架體50可以持續慢速下降。

當升降式腳手架的架體50在墜落工況時（急速），如圖14至圖18所示，橫撥桿51帶動多爪轉子20順時針轉動時，其爪子22沿弧形配重34的弧形軌跡從左到右快速運動。圖15是多爪轉子20和異型卡子30不接觸的位置，圖16是多爪轉子20和異型卡子30初始接觸的位置，圖17中多爪轉子20快速順時針轉動，多爪轉子20的前一個爪子22碰撞異型卡子30，推動異型卡子30快速逆時針轉動，異型卡子30來不及復位，就被多爪轉子20的下一個爪子22卡住，圖18中多爪轉子20繼續快速順時針轉動，推動異型卡子30繼續快速逆時針轉動，使異型卡子30傳動部32的外側面與基體10的上限位板12配合，異型卡子30向上轉動限位，異型卡子30制動部33的面36與多爪轉子20的下一個爪子22面面接觸，異型卡子30牢固地卡住多爪轉子20。如此，架體50快速下降，異型卡子30和多爪轉子20相互卡住，即防墜落器卡住架體50，阻止架體50繼續慢速下降，達到防墜落功能。

總之，本發明直接利用基體10的上限位板12實現異型卡子30向上轉的限位，減少了“卡阻擋桿”這一構件，減少了加工和安裝的成本，結構設計更緊湊，安裝更方便；本發明增加了異型卡子30的弧形配重34，使異型卡子30復位時總是向制動部33偏轉，同時，增加基體10上的側限位面13，使異型卡子30不僅借助自重復位，還借助側限位面13對異型卡子30向下轉進行限位，令復位后的位置始終保持一致，保證工作時異型卡子30和多爪轉子20可靠接觸，保證裝置的正常工作；本發明對異型卡子30結構的巧妙設計，以及多爪轉子20轉動時爪子22的弧形軌跡運動設計，配合基體10的側限位面13設計，使異型卡子30運動過程擺動幅度小，且擺動定位快，結構設計更緊湊；本發明在墜落工況，異型卡子30之制動部33外側的面36與多爪轉子20的爪子22之間形成面面接觸，限制多爪轉子轉動，可靠性高，強度大；本發明整體設計緊湊，可以保證與升降軌道11配合安裝的架體20與建筑墻體40之間的距離更小，使架體50與墻體40之間的距離調整范圍更大，架體50的受力條件更好，節約成本，提高安全性和可靠性；本發明增加基體10上的上限位板12和側限位面13，可以起到防塵和保護裝置構件的作用，避免現場水泥和砂漿粘附而產生重心偏移和裝置卡死的失效情形。

再請參閱圖20至圖28所示，本發明防墜落器100的基體10是通過一個中間連接架60和一個附墻架42固定安裝在墻體40上，具體結構是：在墻體40上安裝的附墻架42向架體50一側形成左右框架43，左右框架43上相對形成兩組軸孔44（軸孔44的組數可以增加，比如三組也行），左右框架43之間為滑槽45；滑槽45中設置中間連接架60，中間連接架60的左右安裝板62對應左右框架43的軸孔44形成穿孔61，銷軸46水平穿過中間連接架60的穿孔61以及對應的附墻架42的軸孔44，銷釘461插置在銷軸46的銷孔462中，使中間連接架60固定安裝在附墻架42的左右框架43上；為了方便安裝，中間連接架60左右安裝板62下方的穿孔61底部設有開口611；中間連接架60上固定安裝防墜落器100的基體10。

這樣，中間連接架60與附墻架42之間采用銷軸46連接，相互可以拆解，拆解后的中間連接架60可以帶著防墜落器100由滑槽45輕松退出附墻架42，架體50提升及防墜落器100的拆裝過程最多只需兩步，第一步如圖26和圖28所示，在架體50提升前，拆解防墜落器100，并預先安裝到位（架體50上部），第二步如圖27所示，將架體50一次性提升到規定位置，架體50提升省工省時，提高施工效率。

防墜落器100在中間連接架60上的具體固定安裝方式可以是這樣的：中間連接架60的左右安裝板62上形成兩個水平槽63和帶螺孔的安裝座64，防墜落器100的基體10左右對應中間連接架60的安裝座64形成帶通孔的連接座14，基體10左右對應中間連接架60的水平槽63形成鎖孔15，螺栓16水平穿過連接座14的通孔與安裝座64的螺孔配合，螺絲17穿過安裝板62的水平槽63與防墜落器100的鎖孔15配合，使防墜落器100的基體10固定安裝在中間連接架60的左右安裝板62上。這樣，借助螺栓16和螺絲17，可以調節防墜落器100與墻體40之間的距離，防止防墜落器100被架體50拉動而外翻，甚至造成架體50彎曲。

本發明進一步，在附墻架42的左右框架43與中間連接架60之間設有橡膠墊47。具體地，橡膠墊47是借助螺栓671和螺母672配合安裝在附墻架42的左右框架43上，可以在左右框架43各安裝兩個橡膠墊47，兩個橡膠墊47最好呈一上一下布置。這樣，借助橡膠墊47的彈性作用，可以消除由于防墜落器100上下安裝不垂直時卡住架體50提升而產生的異常負載，增加提升動力。

本發明還在防墜落器100的基體10內設有導輪18與架體50的導桿52配合，如圖22和圖23，導輪18的個數可以是三個，將導桿52圍住，也可以是相對的兩個，這樣，可以更好地導引架體50升降，進一步避免因防墜落器100安裝不垂直而產生架體50提升的異常負載。

前述之實施例或圖式并非限定本發明之結構樣態，任何所屬技術領域中具有通常知識者之適當變化或修飾，皆應視為不脫離本發明之專利范疇。
