本發明涉及建筑領域，具體涉及一種鋼結構房頂用懸掛張拉絲桿安裝結構和安裝方法。

背景技術：

在工程現場施工過程中，高度92.35米--99.25米外懸的桁架吊裝受工程現場起重機械限制無法整體吊裝,只能空中散裝施工。在散裝過程支撐和安裝后整體卸載及安全措施。主體鋼結構完成之后，混凝土澆筑之前的模板支撐都是施工前必須要求解決的一大難點。如果采用常規的從地面腳手架及從支撐的方案，措施成本較大，由于橫桿另一端處于懸空狀態，自重較重，單純的采用鋼絲拉鎖來固定，由于鋼絲具有一定彈性，會造成橫桿懸空的一端產生下垂，造成橫桿位置不穩定，不能滿足施工需要，因此需要一個新的技術方案來滿足上述需求。

技術實現要素：

為了克服上述中現有技術存在的不足，本發明采用一種結構簡單、實用方便、在桁架上主體橫桿固定后還可以進行位置微調，降低施工難度，節約成本等特點的一種鋼結構房頂用懸掛張拉絲桿安裝結構和安裝方法。

本發明的目的是通過以下方案實現的：一種鋼結構房頂用懸掛張拉絲桿的安裝結構，包括鋼絲拉鎖、頂桿、支撐柱和橫桿，其特征在于：支撐柱左端橫向設置橫桿，橫桿中間部位使用鋼絲拉鎖連接到支撐柱上端，所述的支撐柱頂端設有頂桿，所述的支撐柱上端與橫桿中間部位設置一個懸掛張拉絲桿。

優選的，懸掛張拉絲桿包括：下連接板、下拉桿、上拉桿和上連接板，所述的下連接板右端設有下拉桿，所述的下拉桿的右端設有絲杠，所述的絲杠另一端設置上拉桿，所述的上拉桿的右端設有上連接板，所述的絲桿中間部位設置一個旋轉件。

優選的，所述的下拉桿右端頭內部中空，內表面設有螺紋，與絲杠左端連接。

優選的，所述的上拉桿左端頭內部中空，內表面設有螺紋，與絲杠右端連接。

優選的，所述的下拉桿的螺紋與上拉桿的螺紋呈正反方向設置，正反擰動絲杠上旋轉件時，下拉桿與上拉桿同時向中間或兩邊移動。

一種鋼結構房頂用懸掛張拉絲桿的安裝方法，其特征在于，包括以下步驟：1)在鋼結構房頂主體上的支撐柱上設置一根鋼絲拉鎖，鋼絲拉鎖的另一端固定設置在橫桿上，橫桿左端懸空，右端固定在支撐柱上；

2)在支撐柱的上端固定住懸掛張拉絲桿的上連接板，懸掛張拉絲桿的另一端的下連接板固定在橫桿的中間位置；

3)待步驟2完成以后，擰動旋轉件，旋轉件帶動絲杠轉動，收縮或伸張上拉桿和下拉桿的相對位置，帶動橫桿的到達相對位置。

本發明有益效果為：

(1)在原有的架構基礎上進行優化改進，不改變原有的基礎上，局部進行調整，增加一個懸掛張拉絲桿，不會造成原有的配套設備結構，無需改變原有的使用基礎構件；

(2)當橫桿出現下垂時，調節懸掛張拉絲桿上旋轉件即可，安全、方便、高效；

(3)降低施工難度，節約成本。

附圖說明

圖1為本發明懸掛張拉絲桿結構的示意圖。

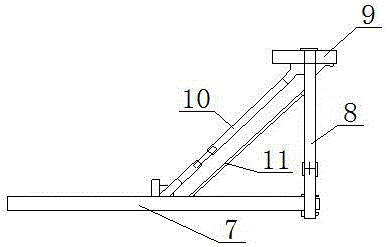

圖2為本發明懸掛張拉絲桿安裝示意圖。

圖3為本發明整體安裝應用示意圖。

其中：1、下連接板，2、下拉桿，3、絲杠，4、旋轉件，5、上拉桿，6、上連接板，7、橫桿，8、支撐柱，9、頂桿，10、懸掛張拉絲桿，11、鋼絲拉鎖，12、外部框架，13、鋼結構房頂主體。

具體實施方式

如圖1、圖2和圖3所示：一種鋼結構房頂用懸掛張拉絲桿的安裝結構，包括鋼絲拉鎖11、頂桿9、支撐柱8和橫桿7，其特征在于：支撐柱8左端橫向設置橫桿7，橫桿7中間部位使用鋼絲拉鎖11連接到支撐柱8上端，所述的支撐柱頂端設有頂桿9，所述的支撐柱8上端與橫桿7中間部位設置一個懸掛張拉絲桿10，懸掛張拉絲桿10包括：下連接板1、下拉桿2、上拉桿5和上連接板6，所述的下連接板1右端設有下拉桿2，所述的下拉桿2的右端設有絲杠3，所述的絲杠3另一端設置上拉桿5，所述的上拉桿5的右端設有上連接板6，所述的絲桿3中間部位設置一個旋轉件4，所述的下拉桿2右端頭內部中空，內表面設有螺紋，與絲杠3左端連接，所述的上拉桿5左端頭內部中空，內表面設有螺紋，與絲杠3右端連接，所述的下拉桿2的螺紋與上拉桿5的螺紋呈正反方向設置，正反擰動絲杠3上旋轉件4時，下拉桿2與上拉桿5同時向中間或兩邊移動，一種鋼結構房頂用懸掛張拉絲桿的安裝方法，其特征在于，包括以下步驟：1)在鋼結構房頂主體13上的支撐柱8上設置一根鋼絲拉鎖11，鋼絲拉鎖11的另一端固定設置在橫桿7上，橫桿7左端懸空，右端固定在支撐柱8上；

2)在支撐柱8的上端固定住懸掛張拉絲桿10的上連接板6，懸掛張拉絲桿10的另一端的下連接板1固定在橫桿7的中間位置；

3)待步驟2完成以后，擰動旋轉件4，旋轉件4帶動絲杠3轉動，收縮或伸張上拉桿2和下拉桿5的相對位置，帶動橫桿7的到達相對位置。

實施例

本方案是這樣實施的，請參照圖1、圖2和圖3，在支撐柱8約98米的位置固定住固定住懸掛張拉絲桿10的上連接板6，懸掛張拉絲桿10的下連接板1固定在橫桿7的中間上，懸掛張拉絲桿10的下拉桿2和上拉桿5的長度分別為0.6米和3米，均采用直徑為0.1-0.3米的鋼材質圓管，橫桿的長度為12米，絲杠3同時收縮或伸長的范圍為0.05至0.3米，根據橫桿7的下垂幅度微調旋轉件4，來調節橫桿7的相對高度，穩定住后可在鋼結構房頂主體13的支撐柱上設置多組橫桿7和懸掛張拉絲桿10，并在多組上橫桿7的外邊緣設置外部框架12，在橫桿7上設置多個支撐桿，之后延長頂桿9由支撐桿來支撐，形成一個懸空的桁架結構，安全穩定，降低施工難度，節約成本，完成本次操作。

最后應說明的是：以上實施例僅用以說明本發明而并非限制本發明所描述的技術方案；因此，盡管本說明書參照上述的各個實施例對本發明已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本發明進行修改或等同替換；而一切不脫離本發明的精神和范圍的技術方案及其改進，均應涵蓋在本發明的權利要求范圍中。
