本發明涉及一種長條薄片產品固定底座。

背景技術：

在傳統長條薄片玻璃加工（如長10-400MM,寬4-10MM,厚度0.1-0.5MM等）工藝過程中，將產品貼附在加工工件盤上進行加工。其工藝缺陷在于對長條薄片玻璃產品大小和輪廓度不能保證，產品易崩、裂；在這樣的工藝水平下，急需開發一種既能保證產品輪廓度，又能對所加工的產品的外形尺寸和厚度沒有局限性的裝置以滿足日益發展的行業需求。

技術實現要素：

本發明針對現有技術的不足而提供了一種結構簡單、操作方便、能保證產品輪廓度，對所加工的產品的外形尺寸和厚度沒有局限性的一種長條薄片產品固定底座。

本發明采用如下技術方案實現：一種長條薄片產品固定底座，包括底座，所述底座上設有一個與產品大小相匹配的凸臺，所述凸臺頂面與產品接觸，且凸臺頂面中部設有與產品形狀相匹配的真空吸孔，所述真空吸孔通過中心氣槽與底座真空通道連通，凸臺小于產品的大小，使得產品的邊緣伸出凸臺。

優選地，所述底座上設有多條獨立的真空通道與真空裝置連接，所述凸臺內設有多個與每條真空通道單獨連通的獨立的中心氣槽。

優選地，所述產品的邊緣伸出凸臺0.5-1mm。

優選地，所述凸臺頂面與產品的接觸面為環形接觸面，所述環形接觸面的寬度為0.7-1mm。

優選地，所述凸臺頂面與產品接觸面上設有防滑的防滑墊。

優選地，所述防滑墊為橡膠墊。

優選地，所述防滑墊通過纖維支撐板固定在凸臺頂面上。

優選地，所述底座上還安裝有方便用靠板將產品定位在凸臺上的靠板定位塊。

由于采用上述結構，本發明的底座上根據需加工產品的形狀設有一個與產品大小相匹配的凸臺，凸臺頂面與產品接觸，且凸臺頂面中部設有與產品形狀相匹配的真空吸孔，所述真空吸孔通過中心氣槽與底座真空通道連通，凸臺小于產品的大小，使得產品的邊緣伸出凸臺0.5-1mm，從而在保證產品附著力的同時，防止砂輪棒加工產品會碰到底座上的凸臺，凸臺與產品接觸面上設有橡膠墊，使產品加工時不會吸附變形而表面又有足夠的摩擦力；凸臺頂面邊緣與產品接觸，邊緣的寬度為0.7-1mm，保證產品支撐的穩定性，同時保證吸附不漏氣；綜上所述，本裝置結構簡單、使用方便，提高了加工效率，保證了產品的輪廓度，且對所加工的產品的外形尺寸和厚度沒有局限性。

附圖說明

圖1為本發明的俯視圖。

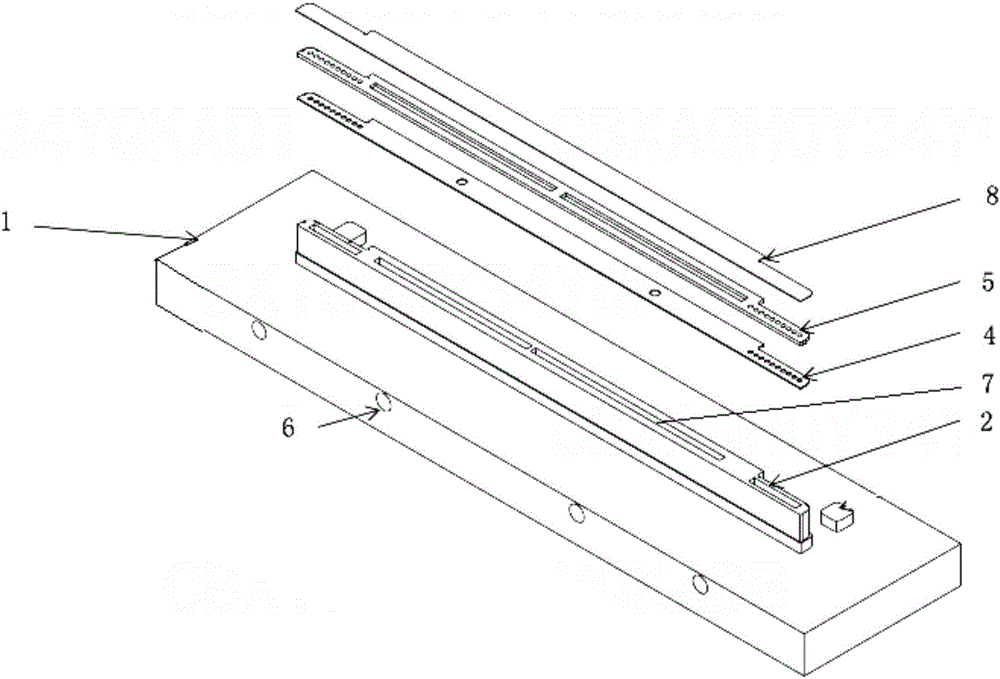

圖2為本發明的爆炸圖。

具體實施方式

以下結合附圖和具體實施方式對本發明做進一步的說明。

如圖1、2所示，一種長條薄片產品固定底座，包括底座1，底座1中部的設有四個真空通道6與真空發生裝置連接，所述底座1上設有一個與產品大小相匹配的凸臺2，所述凸臺2頂面與產品8接觸，且凸臺2頂面中部設有與產品8形狀相匹配的真空吸孔7，所述凸臺內設有四個與每條真空通道單獨連通的獨立的中心氣槽，所述真空吸孔7通過中心氣槽與底座1真空通道6連通，凸臺2小于產品的大小，使得產品8的邊緣伸出凸臺0.5-1mm，所述凸臺2頂面與產品的接觸面為環形接觸面，所述環形接觸面的寬度為0.7-1mm，所述凸臺2頂面與產品接觸面上通過纖維支撐板4固定有防滑的橡膠墊5。

加工時，將未加工產品放底座1的凸臺頂面，用靠板將產品靠直定位在凸臺上，打開連接真空通道的真空氣閥，使產品吸緊在凸臺上；把砂輪棒裝到CNC機主軸上，砂輪對好Z軸原點，按CNC程序路徑進行加工，在加工時需使用冷卻液，加工完成后，關閉真空開關，取下產品放到已加工區。

以上所述，僅為本發明具體實施案例說明，不能以此限定本發明的權利保護范圍。凡根據本發明申請權利要求書及說明書內容所作的等效變化與修改，皆在本發明保護的范圍內。
