本實用新型涉及一種裝配集裝箱房。

背景技術：

集裝箱房，也叫集裝箱房屋，集裝箱活動房，集裝箱住宅，是指主要以集裝箱為基礎材料稍經改造而成為有窗有門的房子。此類集裝箱房常見于建筑工地作為工人的宿舍使用，也有人當做出租房屋使用，堅固耐用，因此，集裝箱房也被稱為住人集裝箱，但目前的集裝箱房搭建仍需很多人員與工具，不是特別方便，而且頂板為多板合成的很容易漏水，給居住者帶來不必要的麻煩。

技術實現要素：

為解決上述問題，本實用新型的目的是提供一種結構簡單、防漏效果好、安裝方便快捷的裝配集裝箱房。

為實現上述目的，本實用新型的技術方案：

一種裝配集裝箱房，包括頂板、底板、支撐柱，所述的頂板與底板由成型鋼板通過鈑金加工而成，在頂板與底板的兩側各開有一組第一連接孔，在頂板與底板之間設有四根支撐柱，支撐柱為方形管材，其一端設有連接片，每各連接片上設有第二連接孔，第二連接孔與第一連接孔配合安裝，通過螺栓固定，在每兩根支撐柱之間設有若干填充板，填充板鑲嵌在頂板與底板之間，通過錐形板對其進行側面夾緊固定，在頂板的頂端設有一個安裝鉤，安裝鉤與頂板焊接連接。

作為優選，所述的填充板上開有若干門窗。

作為優選，所述的頂板相對于底板能轉動。

作為優選，所述的錐形板呈上小下大結構與填充板配合安裝。

本實用新型的有益條件在于：結構簡單、防漏效果好、安裝方便快捷。

附圖說明

圖1為本實用新型的結構示意圖。

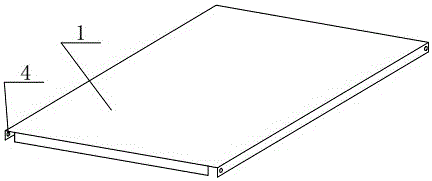

圖2為本實用新型頂板的結構示意圖。

圖3為本實用新型支撐柱的結構示意圖。

圖4為本實用新型錐形板的結構示意圖。

圖5為本實用新型運動示意圖。

具體實施方式

如圖1、2、3、4、5所示一種裝配集裝箱房，包括頂板1、底板2、支撐柱3，其特征在于，所述的頂板1與底板2由成型鋼板通過鈑金加工而成，在頂板1與底板2的兩側各開有一組第一連接孔4，在頂板1與底板2之間設有四根支撐柱3，支撐柱3為方形管材，其一端設有連接片5，每各連接片5上設有第二連接孔6，第二連接孔6與第一連接孔4配合安裝，通過螺栓固定，在每兩根支撐柱3之間設有若干填充板7，填充板7鑲嵌在頂板1與底板2之間，通過錐形板8對其進行側面夾緊固定，在頂板1的頂端設有一個安裝鉤9，安裝鉤9與頂板1焊接連接。所述的填充板7上開有若干門窗。所述的頂板1相對于底板2能轉動。所述的錐形板8呈上小下大結構與填充板7配合安裝。本實用新型的頂板1可相對底板2進行折疊，方便房體搬運，降低了運輸成本，當房體需要進行安裝時只需通過滑輪組鉤住安裝鉤9就可以將整個房體框架拉起，大大加快了安裝速度，將相對的兩個支撐柱3進行拆卸，將填充板7插入到頂板1與底板2之間，再通過錐形板8進行側面夾緊固定，安裝方便，大大提高了安裝的效率，頂板1與底板2為一體式鋼板加工而成，防漏效果好。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
