本實用新型涉及一種室內天花吊頂型材的附件，特別是一種多功能吊件。

背景技術：

天花吊頂型材是室內裝修常用的建材，由于天花吊頂與墻面之間的空間有限，導致型材邊角的固定較為困難，現有技術中的邊角存在固定不牢的缺點，容易在使用一段時間后，變形或脫落；此外，現行的吊件為適應不同形狀和位置的吊頂型材，需要設計不同形狀的吊件來應用于同一吊頂型材上，適用范圍小，也提高了吊件的制造成本，針對上述缺點，有必要做出改進。

技術實現要素：

為了克服現有技術的不足，本實用新型提供一種結構合理、連接牢固可靠、適用性強、使用靈活方便的多功能吊件。

本實用新型解決其技術問題所采用的技術方案是：

一種多功能吊件，包括第一連接面和第二連接面組成的L形的吊件主體，所述第一連接面上設有吊桿孔Ⅰ和吊桿孔Ⅱ，所述第二連接面上設有側吊孔，在第二連接面端部設有朝第二連接面上方延伸的上翻邊，在第二連接面端部位于上翻邊兩側分別設有朝第二連接面下方延伸的下翻邊。

其中，所述第一連接面和第二連接面之間設有加強凸點。

另外，所述吊桿孔Ⅰ和吊桿孔Ⅱ?yàn)閳A孔，吊桿孔Ⅰ的孔徑為8mm，吊桿孔Ⅱ的孔徑為6mm。

本實用新型的有益效果是：通過在第二連接面端部設置朝第二連接面上方延伸的上翻邊，在第二連接面端部位于上翻邊兩側分別設置朝第二連接面下方延伸的下翻邊；使用時通過上翻邊、下翻邊嵌入到型材上的連接槽內，采用上結構可以使得吊件與型材之間牢固連接。而L形的吊件主體兩側都設置了吊桿孔、側吊孔，在吊件安裝到型材上后，兩側的吊桿孔適用了不同方位的吊桿或墻體連接，只需本設計結構的吊件就可以適用不用不同形狀和位置的吊頂型材，使用起來靈活方便，有效的降低了吊件的制造成本。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的結構示意圖；

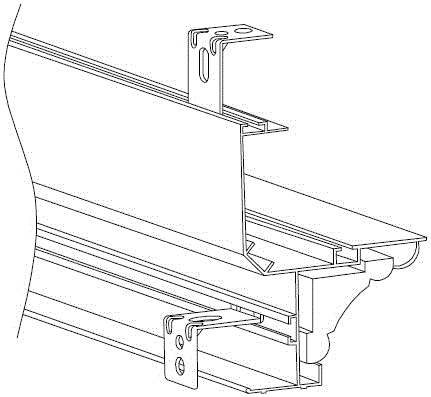

圖2是本實用新型與天花吊頂型材的連接結構示意圖。

具體實施方式

參照圖1、圖2，一種多功能吊件，包括第一連接面1和第二連接面2組成的L形的吊件主體，所述第一連接面1上設有吊桿孔Ⅰ11和吊桿孔Ⅱ12，所述第二連接面2上設有側吊孔21，在第二連接面2端部設有朝第二連接面2上方延伸的上翻邊22，在第二連接面2端部位于上翻邊兩側分別設有朝第二連接面2下方延伸的下翻邊23。

通過在第二連接面2端部設置朝第二連接面2上方延伸的上翻邊22，在第二連接面2端部位于上翻邊22兩側分別設置朝第二連接面下方延伸的下翻邊23；使用時通過上翻邊22、下翻邊23嵌入到型材上的連接槽內，采用上結構可以使得吊件與型材之間牢固連接，不易松動脫落。而L形的吊件主體兩側都設置了吊桿孔、側吊孔，在吊件安裝到型材上后，兩側的吊桿孔適用了不同方位的吊桿或墻體連接，只需本設計結構的吊件就可以適用不用不同形狀和位置的吊頂型材，使用起來靈活方便，有效的降低了吊件的制造成本。

在本實用新型中，所述第一連接面1和第二連接面2之間設有加強凸點3。該結構在生產吊件時，通過沖壓出加強凸點3，再將吊件折彎成L形，加強凸點3可以提高L形吊件的承重強度，提高了產品使用的穩定性。

在本實用新型中，所述吊桿孔Ⅰ11和吊桿孔Ⅱ12為圓孔，吊桿孔Ⅰ11的孔徑為8mm，吊桿孔Ⅱ12的孔徑為6mm。上述設計兩種不同尺寸的孔徑，可以適用于現行的常見吊桿尺寸，匹配不同吊桿時更為靈活，適用性更好。

本實用新型結構合理、連接牢固可靠、適用性強、使用靈活方便，是一種廣泛應用于室內天花吊頂型材上的多功能吊件。
