本實用新型涉及百葉系統技術領域，提供一種適用于建筑幕墻通風，遮陽等用途的的高性能裝飾百葉系統。

背景技術：

如圖1所示為現有技術中的百葉系統，其中的百葉片01為平片型，強度較低，尤其是當百葉片長度較長時，其撓度會超限，出現塌腰現象。現有的平片百葉片在阻擋雨水的性能上也有不足，在解決通風率和阻擋雨水這一對矛盾中不好協調，照顧到通風率，就出現雨水容易吹到室內來的問題。另外，現有技術中的百葉系統中的框架02結構比較單一，均為槽口朝外的槽型斷面形狀，不易在幕墻系統上安裝。現有技術中的百葉系統中百葉片朝向室內和室外的兩個側邊緣都是與框架02的邊緣對齊。百葉片的形狀尺寸有誤差，安裝的時候也會出現偏差，因此，不很難保證百葉系統在室內和室外兩側面的百葉片都是上下對齊的，這樣，一來安裝后不夠美觀，另外，安裝難度也增大了。

技術實現要素：

本實用新型的目的在于改進現有技術的不足，提供一種強度高、不易塌腰、通風率高且不易進雨水的高性能裝飾百葉系統。

本實用新型進一步的目的在于提供一種方便安裝、美觀性好的高性能裝飾百葉系統。

本實用新型的目的是這樣實現的：

一種高性能裝飾百葉系統，其包括百葉片和框架；

所述百葉片包括兩段平片體，其平行且上下相錯地設置，兩端平片體之間通過一截面為弧形的弧形件連為一體形成“Z”型百葉片，該弧形件的凹面朝向室外方向；在所述百葉片的兩端延伸有豎向的折邊，在兩折邊的端部設有向內的彎鉤；

所述框架包括四條邊框條，其固為一體，各個所述百葉片的下底面上設有兩條螺釘連接槽，所述百葉片與所述框架中的兩條側邊框條通過螺釘固定；所述百葉片的朝室外的一端與所述框架的外邊緣對齊，所述百葉片的朝室內的一端縮在框架內。

進一步地，所述框架中的四條邊框條，具有一個向內凹的槽形板，在該槽形板的朝向室外的一側設有一向外延伸的豎向翼片。

在該翼片端部設有朝內的橫向彎鉤。

在所述槽形板上還設有一豎向板，其與所述翼片平行相對，相鄰兩條所述邊框條之間通過角碼和螺釘固連，所述角碼抵在該豎向板上定位。

所述豎向板的高度低于所述翼片的高度。

本實用新型通過的高性能裝飾百葉系統，通過設計百葉片為“Z”形截面，不僅提高了百葉片的剛度和強度，還提高了百葉系統阻擋雨水在風力的作用下吹到室內的性能。另外，本百葉系統中的框架，一反現有技術中向外凹的槽形板結構，在邊框條上增加了豎向的翼片，使得本百葉系統更能夠滿足不同幕墻構造的安裝要求。再有，在本百葉系統中，百葉片朝向室內的一側，不是像現有技術那樣與邊框邊緣平齊，而是縮在框架之內，這樣，即使由于百葉片的尺寸誤差或安裝誤差有些許參差不齊，但看上去還是依然整齊，因此，本百葉系統安裝更方便，也更加美觀。

下面通過附圖和實施例對本實用新型作進一步說明。

附圖說明

圖1為現有技術中百葉系統的結構示意圖。

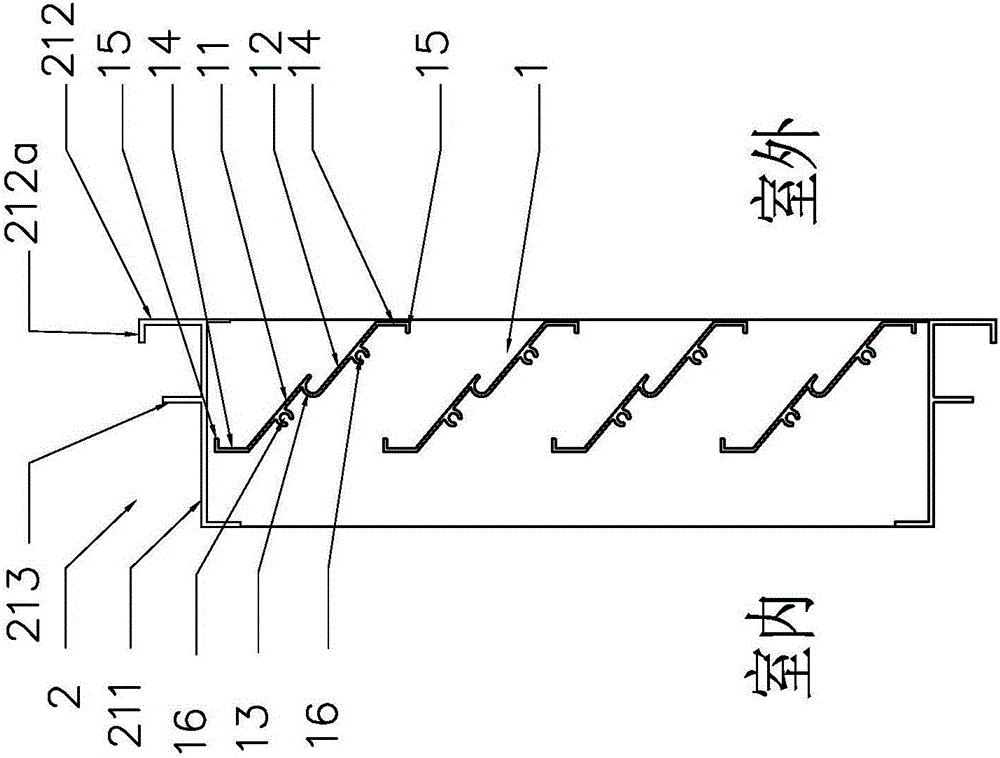

圖2為本實用新型提供的高性能裝飾百葉系統的結構示意圖。

圖3為本實用新型提供的高性能裝飾百葉系統通風阻雨的示意圖。

圖4為本實用新型提供的高性能裝飾百葉系統百葉片與框架以及框架中各邊框條之間連接的結構示意圖。

具體實施方式

如圖2和圖4所示，本實用新型提供的高性能裝飾百葉系統，其包括百葉片1和框架2；

百葉片1包括兩段平片體，平片體11和平片體12，兩個平片體平行且上下相錯地設置，兩段平片體之間通過一截面為弧形的弧形件13連為一體形成“Z”型百葉片，百葉片1傾斜地設置，該弧形件13的凹面朝向室外方向；在百葉片1的兩端延伸有豎向的折邊14，折邊14為豎向分別朝上和朝下延伸，在兩折邊的端部設有向內的彎鉤15；

框架2包括四條邊框條21，其固為一體，各個百葉片1的下底面上設有兩條螺釘連接槽16，百葉片1與框架2中的兩條側面的邊框條21通過螺釘固定；百葉片1的朝室外的一側邊緣與框架2的外邊緣對齊，百葉片1的朝室內的一側邊緣縮在框架2內。

百葉片1的朝向室內的一側縮在框架2內的設計，在安裝中，即使各個葉片沒有完全對齊，從室內一側看也還是整齊的、美觀的。因此，本實用新型安裝更簡單，但其美觀性更好。

進一步地，框架2中的四條邊框條21，具有一個向內凹的槽形板211，在槽形板211的朝向室外的一側設有一向外延伸的豎向翼片212。在翼片212端部設有朝內的橫向彎鉤212a。

在槽形板211上還設有一豎向板213，其與翼片212平行相對。相鄰兩條邊框條21之間通過角碼3和螺釘4固連，角碼3抵在該豎向板213上定位。

豎向板213的高度低于翼片212的高度。

如圖3所示，本實用新型提供的高性能裝飾百葉系統中的百葉片設計成“Z”型，對于室外吹進來的氣流有阻擋作用，使得氣流在弧形件13的凹面處形成回旋，這樣就可以起到阻擋雨水吹入室內的作用。另外，在百葉片1的上端設置的折邊14和折邊上的彎鉤15也能夠起到讓氣流轉彎而阻擋雨水的作用。
