本實用新型涉及活動地板技術領域，尤其涉及一種網絡架空地板用支架。

背景技術：

在鋪設架空地板的時候發現，地面大部分時候是不平整的，現有的支架智能調節高度，面對凹凸不平的地面時，缺乏有效的調節手段，由此導致鋪設的地板的平整度不佳，所以有必要對現有的支架進行改進。

技術實現要素：

本實用新型要解決的技術問題是：為了解決現有的支架在支撐網絡地板時，無法針對不平整的地面進行相應的調節，導致鋪設的地板整體的平整度不高的問題，本實用新型提供了一種網絡架空地板用支架來解決上述問題。

本實用新型解決其技術問題所采用的技術方案是：一種網絡架空地板用支架，包括：

支撐頭，所述支撐頭用于支撐地板；

底座，所述底座包括一體結構的拱起部和環繞所述拱起部設置的支腳，所述拱起部相對于支腳拱起，所述拱起部與支腳所在平面之間形成容腔，所述拱起部上開設有通孔；

支撐桿，所述支撐桿的下端伸入所述容腔中并且設置有止動部，所述止動部置于所述容腔中并且無法穿過所述通孔；

所述支撐桿的上端與所述支撐頭固定連接；

第一限位套，所述第一限位套套設在支撐桿上并且與支撐桿固定，所述第 一限位套套設無法穿過所述通孔并且承壓在所述拱起部上。

作為優選，所述拱起部為球殼狀或者錐臺形。

作為優選，所述止動部為圓片形或球形。

一種優選的調節支撐頭高度的結構，還包括第二限位套和具有螺紋的第一調節套，所述支撐桿具有外螺紋；

所述第一調節套螺紋連接在所述支撐桿上，所述第二限位套套設在所述支撐桿上；

所述第二限位套的上端與所述支撐頭固定連接，下端承壓在所述第一調節套上。

另一種優選的調節支撐頭高度的結構，還包括第三限位套和第二調節套，所述支撐桿具有外螺紋；

所述第三限位套具有內螺紋，所述第三限位套螺紋連接在所述支撐桿上；

所述第二調節套具有內螺紋，所述第二調節套螺紋連接在所述支撐桿并且位于所述第三限位套的上方；

所述支撐頭上開設有調節孔，所述第二調節套的上端與所述支撐頭固定連接，所述第二調節套的內孔與所述調節孔同軸且連通，所述支撐桿的上端面上設置有調節槽。

本實用新型的有益效果是，這種網絡架空地板用支架在底座上形成一個拱起部，不但支撐桿的下端定位在底座上，而且可以以底座為基點萬向轉動，由此，當地面不平整時，支撐頭的位置和角度可以進行相應的調節，保證鋪設地板的平整度。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的網絡架空地板用支架的一個實施例的結構示意圖。

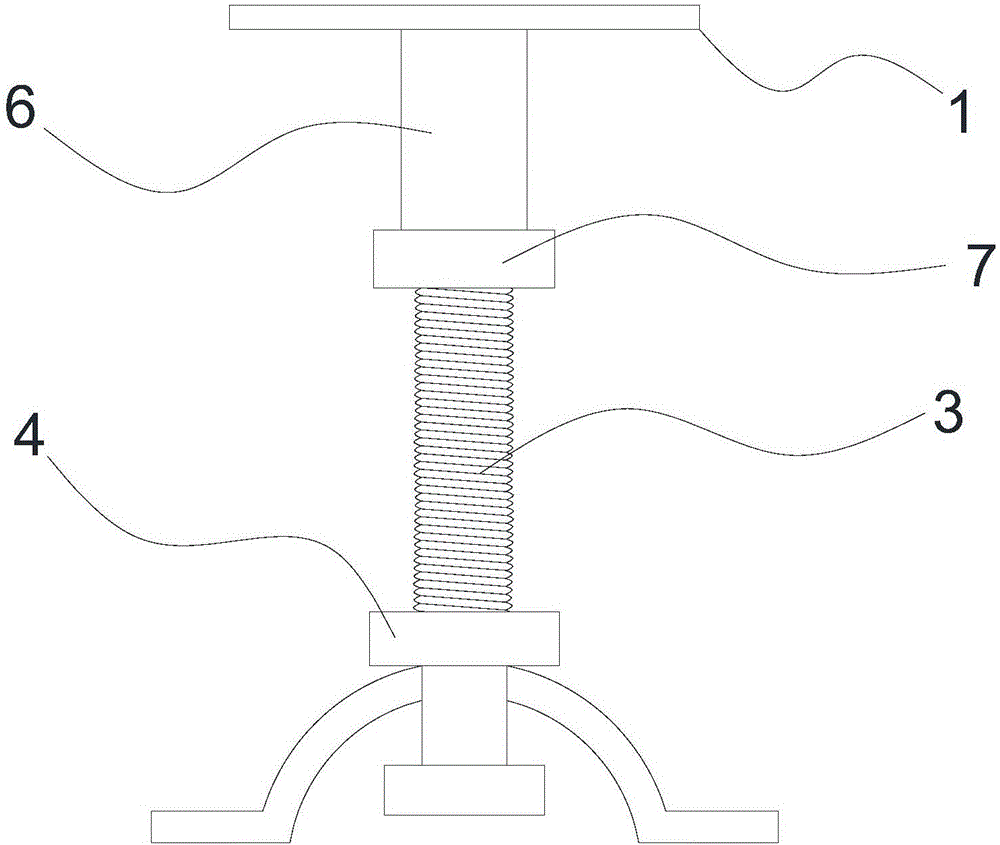

圖2是本實用新型的網絡架空地板用支架的一個實施例的結構示意圖。

圖3是本實用新型的網絡架空地板用支架的一個實施例的結構示意圖。

圖中1、支撐頭，2、底座，3、支撐桿，4、第一限位套，5、止動部，6、第二限位套，7、第一調節套，8、第三限位套，9、第二調節套，201、拱起部，202、支腳。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本實用新型，而不能理解為對本實用新型的限制。相反，本實用新型的實施例包括落入所附加權利要求書的精神和內涵范圍內的所有變化、修改和等同物。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性。在本實用新型的描述中，需要說明的是，除非另有明確的規定 和限定，術語“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。此外，在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

如圖1所示，本實用新型提供了一種網絡架空地板用支架，包括：

支撐頭1，支撐頭1用于支撐地板；

底座2，底座2包括一體結構的拱起部201和環繞拱起部201設置的支腳202，拱起部201相對于支腳202拱起，拱起部201與支腳202所在平面之間形成容腔，拱起部201上開設有通孔；

支撐桿3，支撐桿3的下端伸入容腔中并且設置有止動部5，止動部5置于容腔中并且無法穿過通孔；

支撐桿3的上端與支撐頭1固定連接；

第一限位套4，第一限位套4套設在支撐桿3上并且與支撐桿3固定，第一限位套4套設無法穿過通孔并且承壓在拱起部201上；

其中拱起部201為球殼狀，止動部5為圓片形，止動部5和第一限位套4將支撐桿3的下端定位在底座2上，但并沒有進行絕對的固定，使支撐桿3可以以底座2為基點進行轉動，由此當面對不平整的地面時，通過轉動支撐桿3可以保證支撐頭1的水平度，從而保證鋪設完成的地板具有較高的平整度。

在另一個實施例中，拱起部錐臺形，止動部為球形。

為了方便調節支撐頭1的高度，在一個實施例中，如圖2所示，以第一個為基礎，它還包括第二限位套6和具有螺紋的第一調節套7，支撐桿3具有外螺 紋；

第一限位套4具有內螺紋并且螺紋固定在支撐桿3上；

第一調節套7螺紋連接在支撐桿3上，第二限位套6套設在支撐桿3上；

第二限位套6的上端與支撐頭1固定連接，下端承壓在第一調節套7上；

通過轉動第一調節套7，可以調整支撐頭1的高度。

在另一個實施例中，提供了另一種調節結構，如圖3所示，以第二個實施例為基礎，它包括第三限位套8和第二調節套9，支撐桿3具有外螺紋；

第一限位套4具有內螺紋并且螺紋固定在支撐桿3上；

第三限位套8具有內螺紋，第三限位套螺紋連接在支撐桿3上；

第二調節套9具有內螺紋，第二調節套螺紋連接在支撐桿3并且位于第三限位套8的上方；

支撐頭1上開設有調節孔，第二調節套9的上端與支撐頭1固定連接，第二調節套9的內孔與調節孔同軸且連通，支撐桿3的上端面上設置有調節槽；

在調節高度時，利用調節工具，例如調節槽為一字型槽，那么可以用一字型螺絲刀來轉動支撐桿3，由于第二調節套9與支撐頭1固定，支撐桿3的轉動會使支撐頭1上下移動，而第三限位套8可以用來限定支撐頭1下行的極限位置。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對所述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
