本實用新型涉及一種家居裝修技術領域，特別涉及一種地板及地板鋪裝結構。

背景技術：

現有的地板鋪裝結構中，地板通常為矩形或正方形，地板之間多通過鎖扣結構連接為一體，鎖扣結構可使兩塊地板的連接牢固。但是，矩形或正方形使得地板之間的排布方式單一，造成地板鋪裝結構的整體形狀比較單調，無法滿足客戶對地板鋪裝結構形狀多樣性的要求。

技術實現要素：

本實用新型解決的問題是，現有地板鋪裝結構的整體形狀比較單調，無法滿足客戶對地板鋪裝結構形狀多樣性的要求。

為解決上述問題，本實用新型提供一種地板，所述地板呈平行四邊形狀，包括兩組平行設置的邊緣部，兩組所述邊緣部之間的夾角為銳角或鈍角，所述邊緣部設有鎖扣結構，兩個所述地板可通過所述邊緣部的所述鎖扣結構鎖扣連接在一起。

可選地，在一組平行設置的兩個所述邊緣部中，其中一個所述邊緣部的所述鎖扣結構為公榫，且另一個所述邊緣部的所述鎖扣結構為母槽。

可選地，所述公榫包括：沿水平方向伸出的舌狀榫和位于所述舌狀榫下側邊的掛接鉤；所述母槽包括：用于容納舌狀榫的舌狀槽及用于容納所述掛接鉤的掛接槽。

本實用新型還提供一種地板鋪裝結構，其包括上述任一項所述的地板，相鄰的兩個所述地板通過所述邊緣部的所述鎖扣結構鎖扣連接。

可選地，所述地板的兩組平行設置的所述邊緣部包括：一組平行設置的長邊緣部和另一組平行設置的短邊緣部；兩個所述地板的所述短邊緣部鎖扣連接形成了第一單元，所述地板鋪裝結構包括若干所述第一單元；或者，兩個所述地板的所述長邊緣部鎖扣連接形成了第二單元，所述地板鋪裝結構包括若干依次排列的所述第二單元。

可選地，在所述第一單元中，鎖扣連接的兩個所述短邊緣部部分重疊或全部重疊。

可選地，在所述第二單元中，鎖扣連接的兩個所述長邊緣部部分重疊或全部重疊。

可選地，在所述第一單元中，兩個所述地板的所述長邊緣部之間具有夾角。

可選地，在所述第二單元中，兩個所述地板的所述短邊緣部之間具有夾角。

可選地，所述地板的兩組平行設置的所述邊緣部包括：一組平行設置的長邊緣部和另一組平行設置的短邊緣部；兩個所述地板分別為第一地板和第二地板，所述第一地板的所述長邊緣部與所述第二地板的所述短邊緣部鎖扣連接形成了第三單元，所述地板鋪裝結構包括若干所述第三單元。

可選地，在所述第三單元中，所述第一地板的一個所述短邊緣部與所述第二地板的一個所述長邊緣部齊平設置。

與現有技術相比，本實用新型的技術方案具有以下優點：

相比于現有矩形地板和正方形地板，兩組平行設置的邊緣部之間的夾角為銳角或鈍角，長邊緣部相對短邊緣部為傾斜設置，短邊緣部相對長邊緣部為傾斜設置，給用戶一種靈活而非死板的感覺。這樣，若干地板具有多種組合方式，組合形成的地板鋪裝結構的形狀具有多樣性，用戶可以根據需要組合地板。

附圖說明

圖1是本實用新型第一實施例的地板鋪裝結構的局部平面視圖；

圖2～圖4是本實用新型具體實施例的地板鋪裝結構中，兩個地板之間的鎖扣連接方式示意圖；

圖5是本實用新型第二實施例的地板鋪裝結構的局部平面視圖；

圖6是本實用新型第三實施例的地板鋪裝結構的局部平面視圖；

圖7是本實用新型第四實施例的地板鋪裝結構的局部平面視圖。

具體實施方式

為使本實用新型的上述目的、特征和優點能夠更為明顯易懂，下面結合附圖對本實用新型的具體實施例做詳細的說明。

第一實施例

本使用新型提供一種地板鋪裝結構，參照圖1，該地板鋪裝結構包括若干地板1。地板1大致呈平行四邊形，包括兩組平行設置的邊緣部，包括一組平行設置的兩個長邊緣部11和另一組平行設置的兩個短邊緣部12，長邊緣部11比短邊緣部12的邊長長，兩組所述邊緣部之間的夾角為銳角或鈍角。

長邊緣部11和短邊緣部12均設有鎖扣結構(圖中未示出)，相鄰的兩個地板1通過邊緣部的鎖扣結構(圖中未示出)鎖扣連接在一起。

相比于現有矩形地板和正方形地板，長邊緣部11和短邊緣部12之間的夾角為銳角或鈍角，長邊緣部11相對短邊緣部12為傾斜設置，短邊緣部12相對長邊緣部11為傾斜設置，給用戶一種靈活而非死板的感覺。這樣，若干地板1組合形成的地板鋪裝結構的形狀具有多樣性，用戶可以根據需要組合地板1。

而且，鎖扣結構所實現的鎖扣連接方式可以使地板1之間的連接更加牢固。尤其是對于地暖用實木地板而言，相比于現有技術使用釘子或膠水固定地板的方式，鎖扣連接方式能夠使地?zé)釋嵞镜匕逶谳^大的溫差中由于熱脹冷縮產生的較大形變不受限制，能夠相對自由地膨脹或收縮，各個地板1之間可以自動移動位置以騰出空間來容納地板的膨脹或收縮，從而不至于發生地板的翹邊甚至開裂的現象。

參照圖1，取兩個地板1，兩個地板1的短邊緣部12至少部分鎖扣連接形成了第一單元10。例如第一地板13和第二地板14，第一地板13的短邊緣部12與第二地板14的短邊緣部12鎖扣連接形成了第一單元10。地板鋪裝結構包括若干第一單元10。

第一單元10的形狀可以是：在第一單元10中，第一地板13和第二地板14的長邊緣部11之間具有夾角α，夾角α可以是大于0小于360°且不等于180°。這樣第一單元10大致呈V形。作為一種變形方式，第一單元的形狀可以是：多個地板沿一直線排布，相鄰兩個地板的長邊緣部一一齊平設置。變換兩個地板可以鎖扣連接的短邊緣部可得到第一單元的兩種形狀。

第一單元10大致呈V型，第一單元10的排布方式可以是：

多個第一單元10沿第一直線A均呈正V設置或均呈倒V設置。多個第一單元10鎖扣連接的短邊緣部12位于第一直線A上，相鄰兩個第一單元10可以利用長邊緣部11一一鎖扣連接，相鄰兩個第一單元10除鎖扣連接之外的短邊緣部12一一齊平設置。若干V型第一單元10沿第一直線A依次鎖扣連接后形成了局部地板鋪裝結構，該局部地板鋪裝結構給用戶以山峰或山谷的立體感。

第一單元10中的兩個地板1的短邊緣部12全部鎖扣連接，例如在圖1中，第一地板13和第二地板14鎖扣連接的兩個短邊緣部12全部重疊在一起。

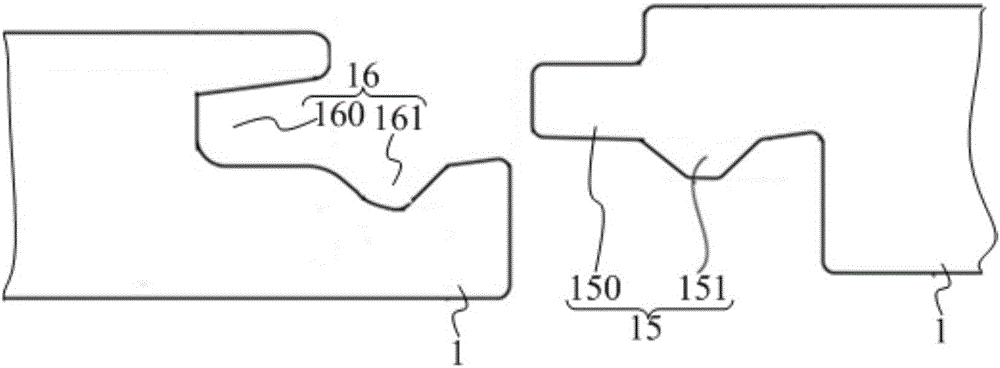

參照圖2，地板1之間通過鎖扣結構鎖扣連接在一起，兩個地板1之間的鎖扣連接方式為：

其中一個地板1的鎖扣結構為公榫15，另一個地板1的鎖扣結構為母槽16。公榫15包括沿水平方向伸出的舌狀榫150和位于舌狀榫150下側邊的掛接鉤151，母槽16包括：用于容納舌狀榫150的舌狀槽160及用于容納掛接鉤151的掛接槽161。

在裝配時，參照圖3，操作具有公榫15的地板1傾斜，使舌狀榫150傾斜伸入舌狀槽160內；之后，結合圖4，掛接鉤151落入掛接槽161內。舌狀榫150卡緊在舌狀槽160內，掛接鉤151在掛接槽161內起到限位作用，防止舌狀榫150從舌狀槽160內脫離開。

在一個地板1中，在一組平行設置的兩個邊緣部中，可以使其中一個邊緣部的鎖扣結構為公榫150，且另一個邊緣部的鎖扣結構為母槽160。

第二實施例

與第一實施例相比，第二實施例的不同之處在于：

參照圖5，兩個地板2的短邊緣部22部分鎖扣連接在一起形成第一單元20。在第一單元20中，兩個地板2的短邊緣部22部分重疊在一起。

多個第一單元20均呈倒V或均呈正V排布，在保持正面朝上時，多個第一單元20沿第二直線B依次鎖扣連接。此時，在沿第二直線B依次連接的若干第一單元20中，一個地板2的一個短邊緣部22同時與另一個地板2的兩個短邊緣部22鎖扣連接。

第三實施例

與第一實施例相比，第三實施例的不同之處在于：

參照圖6，兩個地板3的長邊緣部31至少部分鎖扣連接在一起形成了第二單元30。其中，兩個地板3的長邊緣部31全部鎖扣連接，而全部重疊在一起。

作為一種變形方式，兩個地板的長邊緣部可以部分鎖扣連接，而部分重疊在一起。

在第二單元30中，兩個地板3的短邊緣部32之間具有夾角β。這樣，第二單元30中，兩個地板3相交的兩個短邊緣部32形成了V形。

若干第二單元30的排布方式可以是：

在地板3正面朝上時，多個第二單元30均按照倒V形或正V形沿第三直線C依次排布。相鄰兩個第二單元30中的地板3一一對應，對應的兩個地板3通過短邊緣部32鎖扣連接。其中，第二單元30中兩個地板3鎖扣連接的長邊緣部31位于第三直線C上，相鄰兩個第二單元30除鎖扣連接之外的長邊緣部31一一齊平設置。

第四實施例

與第一實施例相比，第四實施例的不同之處在于：

參照圖7，取第一地板41和第二地板42，第一地板41的長邊緣部43與第二地板42的短邊緣部44鎖扣連接形成了第三單元40，第三單元40大致呈V型。地板鋪裝結構包括若干第三單元40。

其中，在第三單元40中，第一地板41的一個短邊緣部44與第二地板42的一個長邊緣部43齊平設置。這樣在裝配時，可以很方便地確定兩者之間的連接位置。

在地板鋪裝結構中，多個第三單元40的排布方式可以是：

在每個地板4正面朝上時，沿第四直線D，若干第三單元40依次均呈倒V或均呈正V排布，并依次鎖扣連接。地板鋪裝結構錯落有致。

雖然本實用新型披露如上，但本實用新型并非限定于此。任何本領域技術人員，在不脫離本實用新型的精神和范圍內，均可作各種更動與修改，因此本實用新型的保護范圍應當以權利要求所限定的范圍為準。
