本實用新型涉及建筑用輔助設備領域，具體的是一種用于非豎直立面施工的腳手架。

背景技術：

在建筑工程中，腳手架是必不可少的作業輔助工具，其主要應用于外墻面的粉刷等裝飾作業。以往的腳手架多采用竹制，容易損壞、使用壽命短暫，并且搭設、拆卸都很不方便，近年來逐漸為鋼制腳手架替代。

21世紀后，隨著建筑工業化、模塊化理念的提出，建筑行業發生了革命性的蛻變，即將建筑物分為多個塊，采用組裝的方式完成建筑，其漸漸替代傳統的建筑施工，但這種方式往往在吊裝、組裝過程中或建筑完成后因?yàn)橐恍┩庖蛟斐山ㄖ锿獠炕騼?nèi)部出現損壞，這就需要修補，特別是對于不同風格的建筑，如斜面、圓弧面、不規則面等非豎直立面的安裝或修補，極其困難，常用的腳手架無法完成這一作業任務。只能依靠作業工人攀爬作業，危險系數高，存在安全隱患。

技術實現要素：

本實用新型所要解決的技術問題是提供一種用于非豎直立面施工的腳手架，為非豎直立面的安裝或修補作業提供安全可靠的平臺，消除安全隱患。

為實現上述目的，本實用新型提出的一種用于非豎直立面施工的腳手架，它包括底板、絲桿、兩排立桿、若干橫桿、若干腳手板、作業踏板和連墻固定機構，兩排立桿包括內側立桿和外側立桿(內側、外側是相對于墻體距離而言)，內側立桿和外側立桿的結構完全相同，內側立桿包括上部立桿、下部立桿、連接管和連接銷釘，連接管的上部和下部開有銷孔，上部立桿的下部、下部立桿的上部均開有銷孔，連接管的兩端分別套裝在上部立桿的下部、下部立桿的上部并通過連接銷釘固定，下部立桿的下部開有內螺紋，下部立桿的下部與絲桿通過螺紋連接，絲桿固定設置在底板上，相鄰兩根立桿間設置橫桿，腳手板設置在橫桿上，連墻固定機構包括彎管、扣件、墊板和膨脹螺栓，彎管的一端通過扣件與內側立桿相連接，彎管的另一端與墊板固定連接，墊板通過膨脹螺栓與墻體相連接，所述的作業踏板下部設置有導軌，導軌的末端設置有限位卡，腳手板通過導軌與作業踏板相連接，在腳手板上還設置有氣缸，氣缸的活塞桿與作業踏板固定連接。

本實用新型進一步改進，它還包括束腰安全帶和兩根彈性繩，彈性繩一端與立桿相連接，另一端與安全帶相連接。

本實用新型所提出的一種用于非豎直立面施工的腳手架，為非豎直立面的安裝或修補作業提供安全可靠的平臺，消除安全隱患。

附圖說明

圖1是本實用新型所提出的一種用于非豎直立面施工的腳手架與墻體之間的連接結構示意圖。

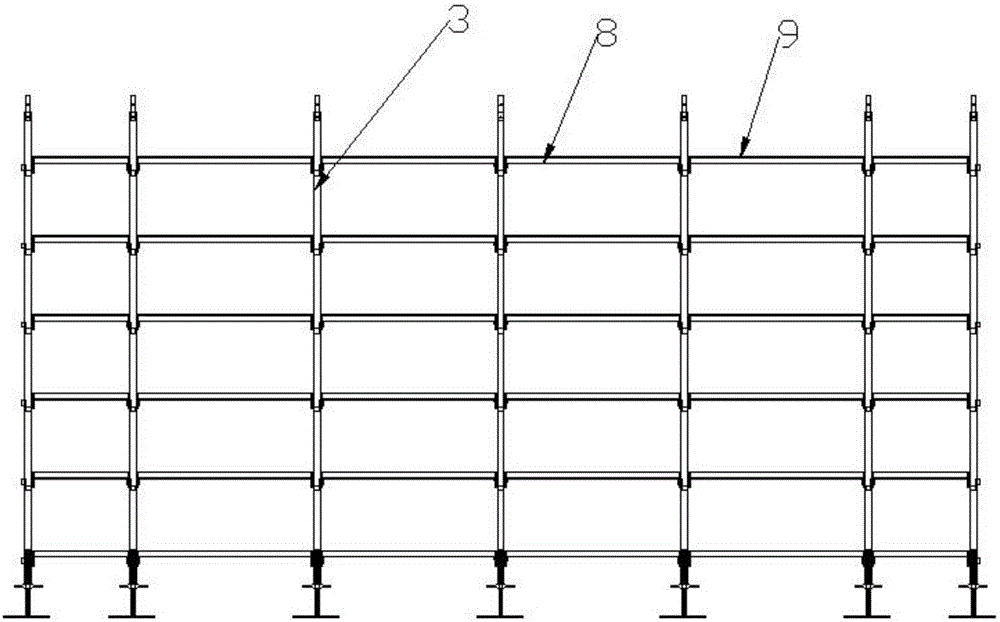

圖2是外側立桿布置結構示意圖。

圖3是上部立桿、下部立桿連接示意圖。

圖4是腳手板與作業踏板連接示意圖。

圖5是連墻固定機構結構示意圖。

具體實施方式

參見附圖，一種用于非豎直立面施工的腳手架，它包括底板6、絲桿7、兩排立桿、若干橫桿8、若干腳手板9、作業踏板11和連墻固定機構10，兩排立桿包括內側立桿2和外側立桿3(內側、外側是相對于墻體1距離而言)，內側立桿和外側立桿的結構完全相同，內側立桿包括上部立桿21、下部立桿22、連接管23和連接銷釘24，連接管的上部和下部開有銷孔，上部立桿的下部、下部立桿的上部均開有銷孔，連接管的兩端分別套裝在上部立桿的下部、下部立桿的上部并通過連接銷釘固定，下部立桿的下部開有內螺紋，下部立桿的下部與絲桿通過螺紋連接，絲桿固定設置在底板上，相鄰兩根立桿間設置橫桿，腳手板設置在橫桿上，連墻固定機構包括彎管100、扣件101、墊板102和膨脹螺栓103，彎管的一端通過扣件與內側立桿相連接，彎管的另一端與墊板固定連接，墊板通過膨脹螺栓與墻體相連接，所述的作業踏板下部設置有導軌，導軌的末端設置有限位卡12，腳手板通過導軌與作業踏板相連接，在腳手板上還設置有氣缸13，氣缸的活塞桿與作業踏板固定連接。

本實用新型進一步改進，它還包括束腰安全帶5和兩根彈性繩4，彈性繩一端與立桿相連接，另一端與安全帶相連接。

本實用新型所提出的一種用于非豎直立面施工的腳手架，為非豎直立面的安裝或修補作業提供安全可靠的平臺，消除安全隱患。
