本實用新型屬于機械工程領域，具體涉及一種登高檢驗平臺。

背景技術：

在白酒企業，包裝材料進廠檢驗是必不可少的環節。一般情況下，運輸車輛裝滿包裝材料后車身高高度約為4-5米。一般抽取樣品為隨機抽取，但需要符合一定的規則，如上中下各層均要取樣等，因此登高作業必不可少。登高作業是一項較為危險的作業方式，這就對登高作業的設備提出了一定的要求，例如安全性能、作業簡便等。

目前，常用的登高作業設備是扶梯、人字梯，均存在取樣不方便、安全性能差等缺點。市面上也有登高作業車、登高升降臺等安全性能較高的登高作業設備，但這些設備均是提供一種登高作業的工具，未考慮作業人員如需帶下大量樣品的可能，因此實用性不高。

技術實現要素：

本實用新型為克服現有技術存在的不足之處，提供一種便于移動的登高檢驗平臺，以期能確保檢驗作業中抽樣環節的安全、高效的樣品運送，從而提高作業安全系數和實用性。

本實用新型為達到上述目的采用如下技術方案：

本實用新型一種登高檢驗平臺的特點包括：支撐架、萬向輪、鎖緊裝置、作業平臺、護欄、扶梯、輸送鏈條、掛鉤、帶掛孔的樣品籃筐；

在所述支撐架的底部設置有帶有鎖緊裝置的萬向輪；在所述支撐架的頂部設置有作業平臺；在所述作業平臺的一側設置有達到地面的扶梯，在所述作業平臺的其余側設置有護欄；在所述護欄的一側設置有輸送鏈條，在所述輸送鏈條的末端設置有掛鉤；

設置一帶掛孔的樣品籃筐，并與所述輸送鏈條和掛鉤配合使用；從而形成檢驗樣品的輸送結構。

本實用新型所述的登高檢驗平臺的特點也在于：所述作業平臺和扶梯均為防滑臺面。

與已有技術相比，本實用新型有益效果體現在：

本實用新型結構合理、操作安全，實現了設備的快速移動和固定，從增設護欄、平臺防滑、萬向輪設置鎖緊裝置等方面考慮，大大提高了設備的安全性能，通過設置檢驗樣品輸送結構可以安全的把抽檢樣品運送到地面，降低了作業人員攜帶大量樣品下梯的風險。

附圖說明

圖1為本實用新型結構圖；

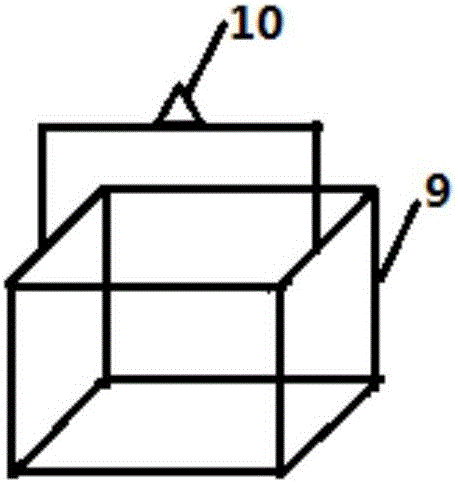

圖2為本實用新型樣品籃筐結構圖；

圖中標號：1支撐架、2萬向輪、3鎖緊裝置、4作業平臺、5護欄、6扶梯、7輸送鏈條、8掛鉤、9樣品籃筐、10掛孔。

具體實施方式

本實施例中，如圖1所示，一種登高檢驗平臺，材質為不銹鋼材質，包括：支撐架1、萬向輪2、鎖緊裝置3、作業平臺4、護欄5、扶梯6、輸送鏈條7、掛鉤8、帶掛孔9的樣品籃筐10；

在支撐架1的底部設置有4個帶有鎖緊裝置3的萬向輪2；在支撐架1的頂部設置有作業平臺4；在作業平臺4的一側設置有達到地面的扶梯6，在作業平臺4的其余側設置有護欄5；在護欄5的一側設置有輸送鏈條7，在輸送鏈條7的末端設置有掛鉤8；從而形成安全登高結構；其中，作業平臺4和扶梯6均為防滑臺面。

如圖2所示，設置一帶掛孔10的樣品籃筐9，并與輸送鏈條7和掛鉤8配合使用；從而形成檢驗樣品的輸送結構。由此，安全的完成登高檢驗抽樣作業，并在平臺上完成樣品的輸送，具有移動方便、作業簡便等優點。

具體實施過程如下：

(1)作業人員將該裝置移動到合適位置，通過鎖緊裝置3把裝置固定；

(2)攜帶空的帶掛孔10的樣品籃筐9通過扶梯6進入作業平臺4；

(3)在護欄4的保護下完成抽樣操作，把樣品放入樣品籃筐中；

(4)把盛有樣品的樣品籃筐9上的掛孔10掛在掛鉤8上，通過輸送鏈條7把樣品緩緩輸送到地面；

(5)作業人員通過扶梯6安全走下裝置，并把裝置停放在指定位置。
