本實用新型屬于H型鋼結構設計技術領域，尤其是涉及一種可更換加強筋的H型鋼結構。

背景技術：

在現有的技術中，鋼結構主要用于建筑施工中，而鋼結構之間通常通過焊接、螺栓或柳釘連接，因其自重較輕且施工簡便，廣泛應用于大型廠房、場館建筑領域，目前在普通單層工業廠房或倉儲建筑中主要采用H型鋼作為主要支撐梁或柱，但是當普通H型鋼的長度過長時，H型鋼中部容易出現彎曲變形，一旦H型鋼發生彎曲變形必須進行整體更換，整體更換不但浪費資源，而且也需要企業被迫停產。

技術實現要素：

本實用新型的目的是提供一種可更換加強筋的H型鋼結構，該H型鋼結構通過V型加強筋設計，采用卡槽是連接方式，不但提高了H型鋼的強度，而且也便于加強筋的更換。

為達上述目的，本實用新型采用的技術方案是：一種可更換加強筋的H型鋼結構，包括主結構架和加強筋，其特征在于：所述主結構架包括主支撐梁、第一連接卡槽、第二連接卡槽、緊固孔、緊固板和緊固板調節桿，所述第一連接槽和所述第二連接卡槽相對應地設置在所述主支撐梁的兩端，所述緊固孔設置在所述主支撐梁上，所述緊固板設置在所述第一連接卡槽內，所述緊固板穿過所述主支撐梁與所述緊固板調節桿相連，所述主結構架通過所述第一連接卡槽和所述第二連接卡槽與所述加強筋相連，所述加強筋包括V型支架、第一連接卡塊和第二連接卡塊，所述第一連接卡塊和所述第二連接卡塊均與所述V型支架相連。

優選地，所述主結構架的所述主支撐梁為H型結構，所述第一連接卡槽和所述第二連接卡槽為“T”型結構。

優選地，所述主結構架的所述緊固板調節桿表面設置有緊固螺紋，所述緊固板上設置有與所述緊固板調節桿相匹配的調節槽。

優選地，所述加強筋的所述第一連接卡塊和所述第二連接卡塊為“T”型結構。

本實用新型具有的優點和積極效果是：由于采用上述技術方案，使得該H型鋼通過V型加強筋的設計，大大提高了鋼結構的強度，大大提高了H型鋼的抗彎曲強度，而且該H型鋼可根據實際情況對加強筋進行更換，可根據實際情況對加強筋進行更換，不但節省了維修成本，而且也能夠大大延長H型鋼的使用壽命。

附圖說明

圖1是本實用新型的結構示意圖；

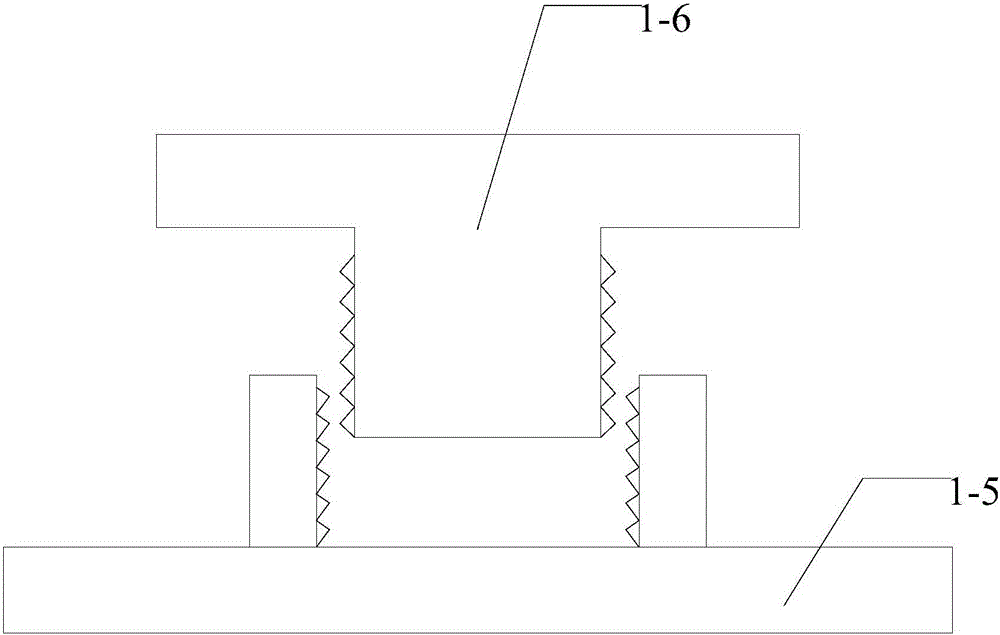

圖2是本實用新型緊固板和緊固板調節桿的結構示意圖。

圖中：1、主結構架；1-1、主支撐梁；1-2、第一連接卡槽；1-3、第二連接卡槽；1-4、緊固孔；1-5、緊固板；1-6、緊固板調節桿；2、加強筋；2-1、V型支架；2-2、第一連接卡塊；2-3、第二連接卡塊。

具體實施方式

下面對照附圖，通過對實施例的描述，對本實用新型的具體實施方式，如所涉及的各構件的形狀、構造、各部分之間的相互位置及連接關系、各部分的作用及工作原理等作進一步的詳細說明。

如圖1、圖2所示，本實用新型提供一種可更換加強筋的H型鋼結構，包括主結構架1和加強筋2，主結構架1包括主支撐梁1-1、第一連接卡槽1-2、第二連接卡槽1-3、緊固孔1-4、緊固板1-5和緊固板調節桿1-6，第一連接槽1-2和第二連接卡槽1-3相對應地設置在主支撐梁1-1的兩端，緊固孔1-4設置在主支撐梁1-1上，緊固板1-5設置在第一連接卡槽1-2內，緊固板1-4穿過主支撐梁1-1與緊固板調節桿1-6相連，主結構架1通過第一連接卡槽1-2和第二連接卡槽1-3與加強筋2相連，加強筋2包括V型支架2-1、第一連接卡塊2-2和第二連接卡塊2-3，第一連接卡塊2-2和第二連接卡塊2-3均與V型支架2-1相連。

優選地，主結構架1的主支撐梁1-1為H型結構，第一連接卡槽1-2和第二連接卡槽1-3為“T”型結構。

優選地，主結構架1的緊固板調節桿1-6表面設置有緊固螺紋，緊固板1-5上設置有與緊固板調節桿1-6相匹配的調節槽。

優選地，加強筋2的第一連接卡塊2-2和第二連接卡塊2-3為“T”型結構。

本實用新型具有的優點和積極效果是：由于采用上述技術方案，使得該H型鋼通過V型加強筋的設計，大大提高了鋼結構的強度，大大提高了H型鋼的抗彎曲強度，而且該H型鋼可根據實際情況對加強筋進行更換，可根據實際情況對加強筋進行更換，不但節省了維修成本，而且也能夠大大延長H型鋼的使用壽命。

以上對本實用新型的實施例進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
