本實用新型涉及一種用于導流的檐溝。

背景技術：

在房屋裝飾安裝領域中，通常在屋檐附件安裝檐溝，以導流雨水，避免雨水直接從屋檐處下落，損壞地面。尤其對于磚瓦搭建的屋檐，檐溝起到了很好的導流作用。現有的檐溝為一溝槽。當有樹葉、石塊等雜物落入檐溝中時，會堵塞檐溝，雨水不能順暢的流淌，使得檐溝失去其功效。在遇到此問題是，通常利用人工去清掃檐溝。這樣效率低下，也十分不方便。

技術實現要素：

技術問題：本實用新型所要解決的技術問題是：提供一種用于導流的檐溝，可自動排出雜物，確保雨水及時流淌，不會被堵塞。

技術方案：為解決上述技術問題，本實用新型實施例采用如下技術方案：

一種用于導流的檐溝，該檐溝包括外擋板、內擋板、底板和濾網，外擋板和內擋板分別固定連接在底板的頂端兩側，內擋板的高度大于外擋板的高度，濾網固定連接在外擋板和內擋板的頂端；濾網傾斜布設。

作為優選例：所述的濾網的傾斜角度為10—30度。

作為優選例：所述的用于導流的檐溝，還包括內板，所述的內板位于底板上方，且內板兩側固定連接在外擋板和內擋板的內壁上，內板沿著水流方向傾斜布設。

作為優選例：所述的內板的傾斜角度為5—10度。

有益效果：與現有技術相比，本實用新型實施例具有以下有益效果：本實用新型的檐溝，可自動排出雜物，確保雨水及時流淌，不會被堵塞。本實施例的檐溝中設置了濾網。這樣，當有雜物和雨水一起流入檐溝中時，尺寸大于濾網孔徑的雜物會被濾網攔截，不會隨雨水一起流入檐溝中。由于在本實施例中，濾網傾斜布設，使得位于濾網上的雜物在自身重力以及外界風力的作用下，從濾網上滑落。這樣就不需要人工去清除積累在濾網上的雜物。另外，本實施例還包括內板，內板沿著水流方向傾斜布設。由于內板傾斜布設，雜物自身具有向水流前進方向移動的趨勢。當雨水落入檐溝時，利用雨水流動的沖擊力帶動雜物流動，從而實現對落入檐溝內部的雜物的清理，也不需要人工去清除積累在檐溝內的雜物。

附圖說明

圖1為本實用新型的一種結構示意圖；

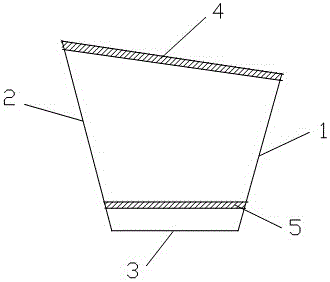

圖2為本實用新型的另一種結構示意圖。

圖中有：外擋板1、內擋板2、底板3、濾網4、內板5。

具體實施方式

下面結合附圖，對本實用新型實施例的技術方案進行詳細的說明。

參閱圖1，本實用新型實施例的一種用于導流的檐溝，包括外擋板1、內擋板2、底板3和濾網4。外擋板1和內擋板2分別固定連接在底板3的頂端兩側。內擋板2的高度大于外擋板1的高度。濾網4固定連接在外擋板1和內擋板2的頂端。濾網4傾斜布設。

上述實施例的檐溝中設置了濾網4。這樣，當有雜物和雨水一起流入檐溝中時，尺寸大于濾網4孔徑的雜物會被濾網4攔截，不會隨雨水一起流入檐溝中。由于在本實施例中，濾網4傾斜布設，是為了使得位于濾網4上的雜物在自身重力以及外界風力的作用下，從濾網4上滑落。這樣就不需要人工去清除積累在濾網4上的雜物。作為優選，濾網4的傾斜角度為10—30度。當濾網4的傾斜角度過小時，雜物不易從濾網4上滑落。當濾網4的傾斜角度過大時，可能造成部分雨水沒有流到濾網下方，反而沿著濾網4表面流到檐溝外側。

由于濾網4上的網孔具有一定尺寸，對于尺寸小于網孔孔徑的雜物，還是會隨著雨水流入檐溝中。長時間積累，這些尺寸小的雜物仍然可能堵塞檐溝。為解決該問題，如圖2所示，所述的檐溝還包括內板5，內板5位于底板3上方，且內板5兩側固定連接在外擋板1和內擋板2的內壁上，內板5沿著水流方向傾斜布設。該方案中，從濾網4流下的雨水和雜物直接流到內板5上，并沿著內板5流動。由于內板5傾斜布設，雜物自身具有向水流前進方向移動的趨勢。當雨水落入檐溝時，利用雨水流動的沖擊力帶動雜物流動，從而實現對落入檐溝內部的雜物的清理。如果內板5沒有傾斜布設，那么完全依靠雨水流動產生的沖擊力難以帶動雜物一起流動。內板5傾斜布設時雨水流動產生的沖擊力，明顯大于內板5水平布設時雨水流動產生的沖擊力。作為優選方案，所述的內板5的傾斜角度為5—10度。內板5傾斜角度過大時，會占用檐溝內部較多的空間。因此，為提高檐溝內部有效的空間利用率，內板5的傾斜角度為5—10度。同時，從濾網4落入檐溝中的雜物尺寸較小，不需要雨水流動產生較大的沖擊力，以帶動雜物流動。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
