本實用新型涉及活動房建筑技術領域，尤其涉及一種應急用折疊房。

背景技術：

現有技術中，目前的應急用板房基本上都是采用板材、屋架、連接件等散件，運到現場搭建拼裝起來。公開號為CN101319517A的中國專利，專利名稱為一種折疊式活動房，它主要由前墻體、后墻體、左墻體、右墻體、底座和房頂構成，所述的前墻體和后墻體分別與底座連接，其上端能夠與房頂配合；所述左墻體和右墻體的上下兩端分別于房頂和底座相連接，且均由上下兩部分連接而成；由于本發明采用前墻體、后墻體、左墻體、右墻體、底座和房頂相連接的結構，其搭建和折疊十分方便，其折疊狀態各墻體與底座和房頂相互貼合，所占空間少，有利于交通運輸。

但是，該裝置在實使用中存在一定的問題，該折疊房通過連桿進行固定和折疊，使用過程中連桿容易晃動導致折疊房不夠牢固。

技術實現要素：

本實用新型的目的是針對現有技術的不足之處，提供一種應急用折疊房，該折疊房能夠進行充分的折疊，方便交通運輸，且結構簡單，牢固。

為實現上述目的，本實用新型提供如下技術方案：

一種應急用折疊房，包括底板、左側板、右側板、后板及頂板，所述底板、左側板、右側板、后板及頂板圍繞成第一空間，所述左側板和右側板分別與所述底板鉸接；所述后板與所述底板鉸接，且所述后板與所述頂板鉸接；工作時，所述左側板和所述右側板起支撐作用，將所述頂板支撐；所述底板與所述左側板和右側板分別通過合頁連接；所述后板與所述頂板通過連接機構連接；所述連接機構包括滾芯和若干弧板，所述弧板與所述滾芯可轉動連接，所述滾芯設置在所述后板的頂端，所述弧板的連接端與所述頂板固定連接，且該弧板穿過所述頂板與所述滾芯接。

本技術方案的有益效果在于：

(1)、本實用新型通過鉸接機構將底板、左側板、右側板、后板及頂板進行鉸接，實際使用的時候將其進行展開便可搭建成房間；與此同時，該板可相互之間進行折疊，折疊后形成體積較小的折疊塊，方便交通運輸。

(2)、本實用新型采用合頁連接所述底板和側板，方便進行連接和固定；同時采用滾心和弧板形成鉸接結構，使其在實現鉸接的同時保證板與板之間的密封性，該種結構既能夠實現鉸接效果，另一方面最大限度縮小了后板和頂板之間的連接間隙，保證了第一空間的密封性。

作為改進，所述左側板和所述右側板的頂端均設置有連接桿，該連接桿設置有連接槽，所述頂板對應位置處設置有連接板；工作時，所述連接板伸入至所述連接槽內。該連接板能夠更進一步地將所述頂板和后板牢牢地進行位置固定，巧妙地利用簡單的插銷原理實現固定，且分離時該結構也能輕易進行分離。

作為改進，折疊后，所述左側板和所述右側板位于同一平面內；所述左側板和所述右側板其上設置有頂板和后板。

作為改進，所述連接槽為腰孔。腰孔能夠方便所述連接板進入至所述連接槽內。

作為改進，所述底板包括主架區域和輔架區域；所述主架區域包括若干第一鋼桿；所述輔架區域設置在所述底板的中間位置，且所述輔架區域由若干第二鋼桿拼接而成。所述主架區域和輔架區域的配合設置能夠保證底板的硬度和剛性，且同時兼顧成本低的優點。

作為又一種改進，所述第二鋼桿的直徑值高于所述第一鋼桿的直徑值。

作為又一種改進，所述底板還包括立柱，所述立柱設置在所述底板的四角位置；折疊后所述底板、左側板、右側板、后板及頂板組成折疊塊，且所述折疊塊的厚度值不高于所述立柱的高度值。所述立柱一方面用于將這塊塊設置在其內部，另一方面可借助立柱進行運輸。

作為更進一步地改進，所述立柱設置有若干連接孔。

作為更進一步地改進，所述底板的邊側設置有第一槽和第二槽，所述第一槽和第二槽的槽徑值和其之間的距離與叉車的叉臂適配。

作為更進一步地改進，所述底板還包括面板，所述面板覆蓋設置在所述底板上；還包括門和窗戶，所述門和窗戶開設在所述后板上。

綜上所述，本實用新型有效解決了折疊房的牢固性穩定，同時兼顧折疊后體積小的優點，且能夠保證折疊房板與板連接之間的氣密性問題。

附圖說明

為了更清楚的說明本實用新型實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述的附圖僅僅是本實用新型的一些實施例，對于本領域的普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他附圖。

圖1為本實用新型提供的一種應急用折疊房(展開狀態)的結構示意圖；

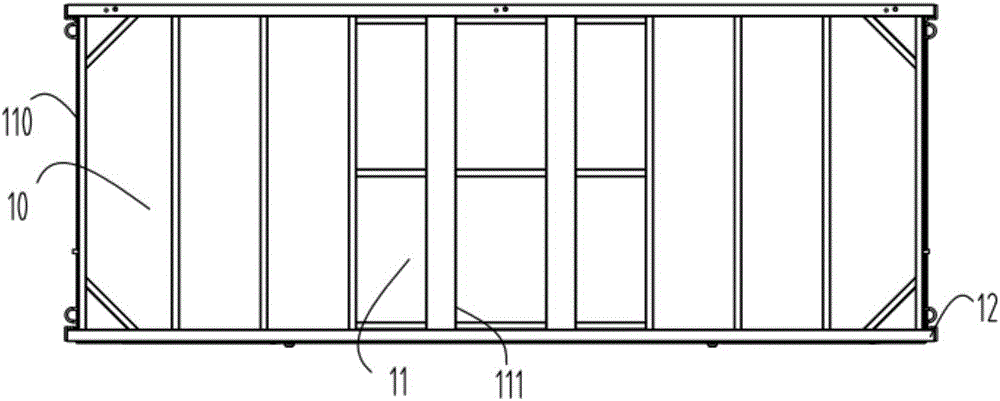

圖2為本實用新型提供的底板的仰視結構示意圖；

圖3為本實用新型提供的一種應急用折疊房(去除頂板)的俯視結構示意圖；

圖4為本實用新型提供的一種應急用折疊房(折疊狀態)的結構示意圖；

圖5為本實用新型提供的一種應急用折疊房主視的結構示意圖；

圖6為本實用新型提供的一種應急用折疊房I部局部放大示意圖；

圖7為本實用新型提供的一種應急用折疊房II部局部放大示意圖；

圖8為本實用新型提供的一種應急用折疊房III部局部放大示意圖；

圖9為本實用新型提供的一種應急用折疊房IV部局部放大示意圖；

圖10為本實用新型提供的一種應急用折疊房A視角局部放大示意圖。

具體實施方式

下面結合附圖對本實用新型實施例中的技術方案進行清楚、完整地說明。

實施例

本實用新型的核心是公開一種應急用折疊房。以下參照附圖對實施例進行說明。此外，下面所示的實施例不對權利要求所記載的實用新型內容起任何限定作用。另外，下面實施例所表示的構成的全部內容不限于作為權利要求所記載的實用新型的解決方案所必需的。

如圖1、圖3及、圖4及圖5所示，為方便理解其在折疊過程中的位置和結構變化關系，利用此表達折疊房在展開、去頂板和折疊后的三種狀態的機構示意圖，以及其主視結構示意圖。如圖1所示，一種應急用折疊房，包括底板1、左側板20、右側板21、后板3及頂板4，所述底板1、左側板20、右側板21、后板3及頂板4圍繞成第一空間5，所述左側板20和右側板21分別與所述底板1鉸接；所述后板3的一邊與所述底板1鉸接，且對應另一邊與所述頂板4鉸接；工作時，所述左側板20和所述右側板21起支撐作用，將所述頂板4支撐。

如圖1及圖6所示，所述底板1與所述左側板20和右側板21分別通過合頁6連接；如圖5及圖9所示，所述后板3與所述頂板4通過連接機構7連接；所述連接機構7包括滾芯70和若干弧板71，所述弧板71與所述滾芯70可轉動連接，所述滾芯70設置在所述后板3的頂端，所述弧板71的連接端710與所述頂板4固定連接，且該弧板71穿過所述頂板4與所述滾芯70連接。

如圖1、圖7、圖8及圖10所示，所述左側板20和所述右側板21的頂端均設置有連接桿22，該連接桿22設置有連接槽220，所述頂板4對應位置處設置有連接板40；工作時，所述連接板40伸入至所述連接槽220內。

如圖4所示，折疊后，所述左側板20和所述右側板21位于同一平面內；所述左側板20和所述右側板21其上設置有頂板4和后板3。

在本實施例中，所述連接槽220為腰孔。如圖2所示，所述底板1包括主架區域10和輔架區域11；所述主架區域10包括若干第一鋼桿110；所述輔架區域10設置在所述底板1的中間位置，且所述輔架區域11由若干第二鋼桿111拼接而成。在本實施例中，為保證底板1的強度，所述第二鋼桿111的直徑值高于所述第一鋼桿110的直徑值。如圖4所示，所述底板1還包括立柱12，所述立柱12設置在所述底板1的四角位置；折疊后所述底板1、左側板20、右側板21、后板3及頂板4組成折疊塊8，且所述折疊塊8的厚度值不高于所述立柱12的高度值。所述立柱12設置有若干連接孔120。

如圖5所示，所述底板1的邊側13設置有第一槽130和第二槽131，所述第一槽130和第二槽131的槽徑值和其之間的距離與叉車的叉臂適配。為提高所述折疊房的舒適度，所述底板1還包括面板14，所述面板14覆蓋設置在所述底板1上；還包括門15和窗戶16，所述門15和窗戶16開設在所述后板3上。

由展開至折疊的過程：

實際使用中，首先將后板3立起，再將左側板20和右側板21立起，再將頂板4展開并覆蓋住所述左側板20和右側板21上完成展開過程；使用后，將頂板4掀開，再將左側板20和右側板21折疊至所述底板1上，后將頂板4與所述后板3進行折疊后總體將其覆蓋在所述左側板20和右側板2上，完成折疊工作。

折疊后的折疊房可進行堆積后裝入集中箱或其他容器內進行交通運輸，使用方便，且能夠同時運輸多個折疊房，單個折疊房的體積小。

值得一提的是，在本實施中，所述的折疊房采用的鉸接方式使其折疊，當然電路部分、電源以及折疊房內的其他的結構在本實施例中就不進行描述。當然，在實際使用過程中，可以將此折疊房進行對稱使用，兩各本實施例中的折疊房即可搭建成一個完整的房間使用；當然單個的本實施例也能夠進行使用。

發明人認為，只要利用了鉸接的方式，將左右側板分開鉸接，頂板和后板鉸接后與所述底板再鉸接的工作原理均落在本專利的保護范圍之內；需要注意的是本技術方案中描述的板并不僅僅限于板，其包括由桿連接的桿狀機構、由型材搭建的型材塊、面板及桿狀機構與面板結合而成的機構，均屬于本技術方案中所描述的板。本實用新型巧妙地利用鉸接機構將折疊房能夠折疊至較小體積，且不影響其正常使用，申請人認為本實用新型雖然采用的結構為傳統的機械機構，但是通過該技術方案確實提高了折疊房的折疊體積，便于應急運輸和使用。
