本實用新型涉及鋼板技術領域，具體為一種自然溫控通風鋼板。

背景技術：

很多廠房都是用鋼板制成，組裝和拆卸都方便，而且結實，但是，鋼板不透風，容易造成房間內悶熱，如果單純的在鋼板上開幾個窗戶，會影響鋼板的整體強度，市場上的很多鋼板都是不透風的，不具有通風性，為此，我們設計一種自然溫控通風鋼板。

技術實現要素：

本實用新型的目的在于提供一種自然溫控通風鋼板，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種自然溫控通風鋼板，包括主鋼板，所述主鋼板的左側設有散風板，所述散風板與主鋼板之間均勻設有支撐柱，所述散風板上均勻設有散風孔，所述主鋼板與散風板之間沿豎直方向均勻設有方向朝內的支氣管，所述支氣管的上下端均設有出氣孔，所述支氣管的末端連接有豎直的主風管，且主風管位于主鋼板和散風板之間，所述散風板的左側設有二氧化碳傳感器，所述主鋼板的外端設有控制器，所述主風管的末端連接有鼓風機，所述鼓風機位于主鋼板的外側，所述二氧化碳傳感器和鼓風機均電性連接控制器。

優選的，所述控制器的外側設有防護罩。

優選的，所述出氣孔的直徑在遠離主風管的方向上逐漸增大。

與現有技術相比，本實用新型的有益效果是：該自然溫控通風鋼板，散風板上設有二氧化碳傳感器，當檢測到室內二氧化碳較高時，鼓風機會通過主風管和支氣管向主鋼板和散風板之間送風，吹進來的風經散風孔均勻的吹向室內。

附圖說明

圖1為本實用新型結構示意圖；

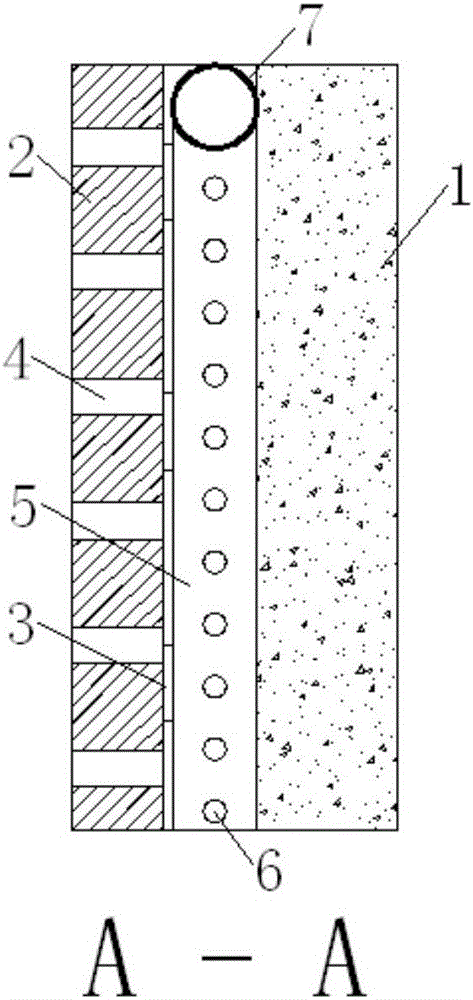

圖2為本實用新型的A-A截面圖。

圖中：1主鋼板、2散風板、3支撐柱、4散風孔、5支氣管、6出氣孔、7主風管、8二氧化碳傳感器、9控制器、10鼓風機、11防護罩。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種自然溫控通風鋼板，包括主鋼板1，所述主鋼板1的左側設有散風板2，所述散風板2與主鋼板1之間均勻設有支撐柱3，所述散風板2上均勻設有散風孔4，所述主鋼板1與散風板2之間沿豎直方向均勻設有方向朝內的支氣管5，所述支氣管5的上下端均設有出氣孔6，所述支氣管5的末端連接有豎直的主風管7，且主風管7位于主鋼板1和散風板2之間，所述出氣孔6的直徑在遠離主風管7的方向上逐漸增大，有利于均勻散風，所述散風板2的左側設有二氧化碳傳感器8，所述主鋼板1的外端設有控制器9，所述主風管7的末端連接有鼓風機10，所述鼓風機10位于主鋼板1的外側，所述二氧化碳傳感器8和鼓風機10均電性連接控制器9，所述控制器9的外側設有防護罩11。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
