本實用新型涉及通信設備技術領域，具體為一種通信塔一體化充電樁。

背景技術：

通信塔屬于信號發射塔的一種，也叫信號發射塔或信號塔，主要功能支持信號發射，為信號發射天線做支撐，用途移動/聯通/電信/交通衛星定位系統(GPS)等通訊部門，通信塔分為地面通信鐵塔、樓頂通信鐵塔(也稱為通訊鐵塔)無論用戶選擇地面、丘陵、高山或樓頂建塔，均起到架高通信天線作用，而現有的通信塔卻只能進行通信作用，功能單一，為此，我們提出一種通信塔一體化充電樁。

技術實現要素：

本實用新型的目的在于提供一種通信塔一體化充電樁，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種通信塔一體化充電樁，包括箱體，所述箱體的頂部安裝有安裝座，安裝座內設有通信模組，安裝座的頂端固定有伸縮支架，伸縮支架上安裝有通信天線，所述箱體的內部設有安裝架，安裝架上設有計時模組、手機充電模組、手機充電通斷模組、電動車充電模組和電動車充電通斷模組，在箱體的內部底面上固定有電源管理模組，所述箱體的前側面上設有觸摸屏式操作面板，觸摸屏式操作面板的一側設有手機充電區和貨幣投入區，手機充電區設有手機充電接口，貨幣投入區設有紙幣投入口和硬幣投入口，在箱體的內部與紙幣投入口和硬幣投入口對應的位置處固定有貨幣檢驗裝置，貨幣檢驗裝置的下端連接有儲存箱，在觸摸屏式操作面板的下側設有電動車充電區，電動車充電區設有電動車充電孔，電動車充電孔內設有帶有充電接頭的充電線。

優選的，所述手機充電接口和電動車充電孔的一側均設有標號標簽。

優選的，所述手機充電模組通過手機充電通斷模組與手機充電接口連接。

優選的，所述電動車充電模組通過電動車充電通斷模組與電動車充電孔內的帶有充電接頭的充電線連接。

優選的，所述電源管理模組分別與手機充電模組和電動車充電模組連接。

優選的，所述觸摸屏式操作面板分別與計時模組、手機充電通斷模組、電動車充電通斷模組以及貨幣檢驗裝置連接。

與現有技術相比，本實用新型的有益效果是：該通信塔一體化充電樁結構比傳統的通信塔小，造價要低，通過大范圍的鋪設實現網絡覆蓋，同時，在通信塔通信服務的基礎上增加為手機以及電動車提供充電服務。

附圖說明

圖1為本實用新型結構示意圖；

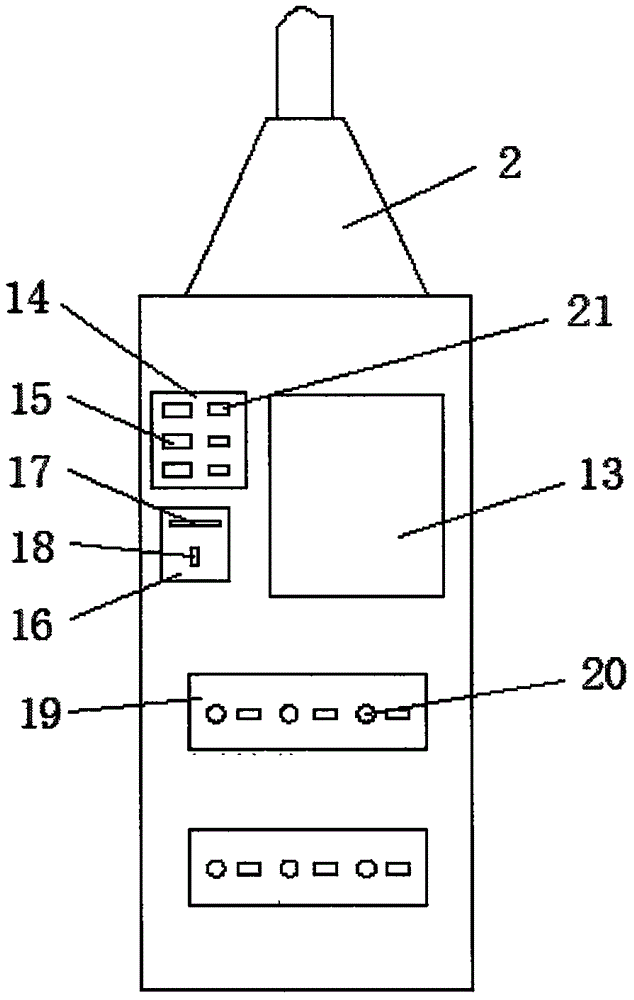

圖2為本實用新型的箱體表面結構示意圖；

圖3為本實用新型的貨幣檢驗裝置安裝位置結構示意圖。

圖中：1箱體、2安裝座、3通信模組、4伸縮支架、5通信天線、6安裝架、7計時模組、8手機充電模組、9手機充電通斷模組、10電動車充電模組、11電動車充電通斷模組、12電源管理模組、13觸摸屏式操作面板、14手機充電區、15手機充電接口、16貨幣投入區、17紙幣投入口、18硬幣投入口、19電動車充電區、20電動車充電孔、21標號標簽、22貨幣檢驗裝置、23儲存箱。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種通信塔一體化充電樁，包括箱體1，箱體1的頂部安裝有安裝座2，安裝座2內設有通信模組3，安裝座2的頂端固定有伸縮支架4，伸縮支架4上安裝有通信天線5，箱體1的內部設有安裝架6，安裝架6上設有計時模組7、手機充電模組8、手機充電通斷模組9、電動車充電模組10和電動車充電通斷模組11，電源管理模組12分別與手機充電模組8和電動車充電模組10連接，在箱體1的內部底面上固定有電源管理模組12，箱體1的前側面上設有觸摸屏式操作面板13，觸摸屏式操作面板13分別與計時模組7、手機充電通斷模組9、電動車充電通斷模組11以及貨幣檢驗裝置22連接，觸摸屏式操作面板13的一側設有手機充電區14和貨幣投入區16，手機充電區14設有手機充電接口15，手機充電模組8通過手機充電通斷模組9與手機充電接口15連接，貨幣投入區16設有紙幣投入口17和硬幣投入口18，在箱體1的內部與紙幣投入口17和硬幣投入口18對應的位置處固定有貨幣檢驗裝置22，貨幣檢驗裝置22的下端連接有儲存箱23，在觸摸屏式操作面板13的下側設有電動車充電區19，電動車充電區19設有電動車充電孔20，電動車充電孔20內設有帶有充電接頭的充電線，電動車充電模組10通過電動車充電通斷模組11與電動車充電孔20內的帶有充電接頭的充電線連接，手機充電接口15和電動車充電孔20的一側均設有標號標簽21，該通信塔一體化充電樁結構比傳統的通信塔小，造價要低，通過大范圍的鋪設實現網絡覆蓋，同時，在通信塔通信服務的基礎上增加為手機以及電動車提供充電服務。

工作原理：箱體1上的安裝座2內的通信模組3以及伸縮支架4上的通信天線5為群眾提供通信網絡服務，而箱體1內的手機充電模組8和電動車充電模組10，以及箱體1上的手機充電接口15和電動車充電孔20內的帶有充電接頭的充電線分別為群眾提供手機以及電動車充電服務，同時，通過紙幣投入口17和硬幣投入口18以及貨幣檢驗裝置22對充電服務進行收費。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
