本實用新型涉及一種建筑工具，具體是一種雙效省力便捷的建筑涂料刷。

背景技術：

現在的粉刷中，有些材料需要進行兩層涂刷，先涂上油漆，再涂上其他的防護材料，但是普通的單個涂料刷需要刷兩遍，費時費力，不僅僅浪費人力，而且工作的效率也不高，因此需要一種能提高粉刷效率的工具。

技術實現要素：

本實用新型的目的在于提供一種雙效省力便捷的建筑涂料刷，以解決上述背景技術中提出的問題。

為解決上述技術問題，本實用新型提供了如下技術方案：

一種雙效省力便捷的建筑涂料刷，包括傾斜連桿；所述傾斜連桿設置有托桿、連接接頭、活動桿、滴液管、曲柄和手柄，傾斜連桿向上傾斜三十度；所述曲柄連接在傾斜連桿右側頂端；所述手柄連接在曲柄末端，手柄與傾斜連桿平行；所述托桿豎直固定連接在傾斜連桿的下端；所述底桿垂直連接在托桿底端，底桿設置在托桿的左側；所述連接接頭設置在清洗連桿的左側頂端，連接接頭設置有纖維輥、連軸和固定螺母；所述連軸穿過連接接頭垂直傾斜連桿；所述固定螺母固定連接在連軸左側頂端，固定螺母將連軸固定在傾斜連桿上；所述纖維輥設置在連軸上，纖維輥在連軸上旋轉；所述活動桿設置有連接孔、連軸、固定螺母、纖維輥和彈簧；所述連接孔設置在活動桿的右端上，連軸穿過連接孔，用過固定螺母連接在活動桿上，纖維輥連接在連軸上；所述彈簧設置在活動桿的右端上方，彈簧與傾斜連桿垂直連接；所述滴液管設置在傾斜連桿上，滴液管設置有兩個，滴液管設置有儲液盒和出液口；所述儲液盒設置在滴液管的上方；所述出液口設置有若干個，出液口設置在滴液管的下方。

作為本實用新型進一步的方案：所述活動桿通過連接接頭連接在傾斜連桿頂端，活動桿右端搭在底桿上。

作為本實用新型再進一步的方案：所述滴液管一個設置在連接接頭上方，另一個設置在連接孔的上方。

與現有技術相比，本實用新型的有益效果是：

本實用新型在工作時，工作人員手持手柄，在兩個儲液盒放入需要刷的涂料，涂料通過滴液管分別從各個出液口滴到纖維輥上，分散的出液口讓涂料在纖維輥上分布的更均勻，更有利于涂料的涂刷；在工作人員開始推動手柄涂刷時，兩個纖維輥在水平面上會因為移動的距離而產生于水平面不同的角度，因此，通過活動桿和彈簧的配合，當連接孔上的纖維輥受到壓力會使彈簧壓縮，此時兩個纖維輥始終在同一水平面上，當連接孔上的纖維輥不受力時，彈簧彈起活動桿，使活動桿右端搭在底桿上，這樣的設計能在涂刷過程中始終保持兩個纖維輥在工作，且讓工作人員用力更方便。

附圖說明

圖1為雙效省力便捷的建筑涂料刷的結構示意圖；

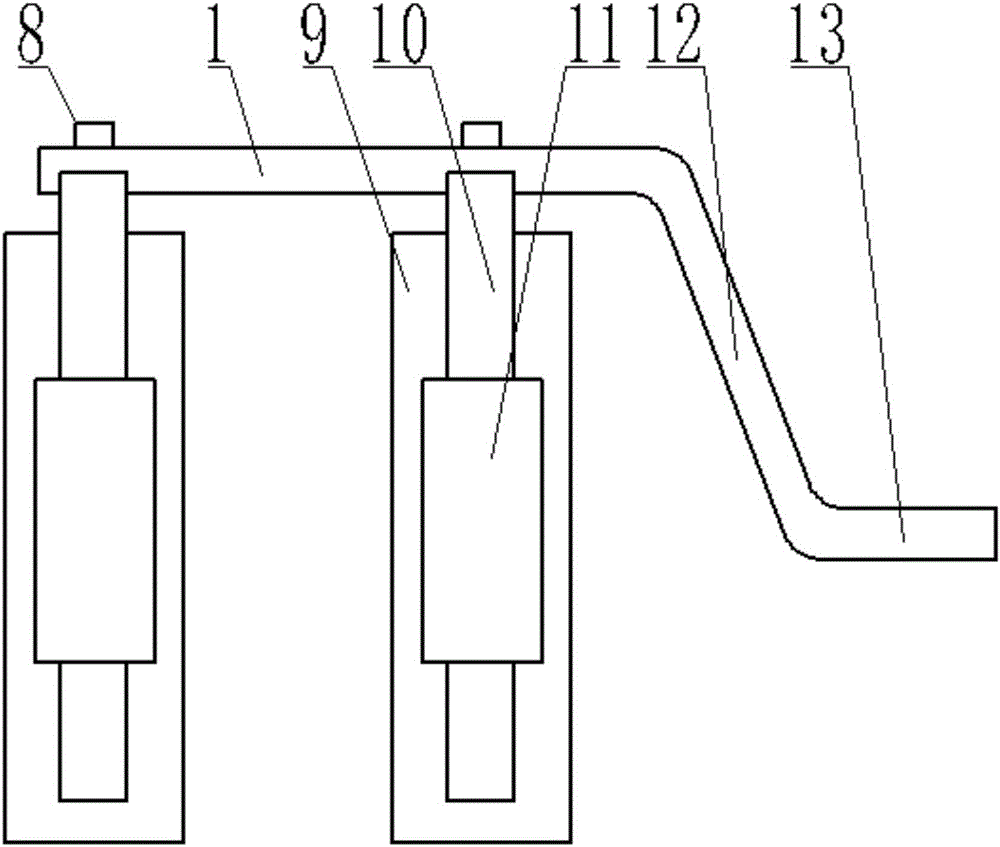

圖2為雙效省力便捷的建筑涂料刷的俯視圖；

圖3為雙效省力便捷的建筑涂料刷的左視圖；

圖中：1-傾斜連桿，2-彈簧，3-托桿，4-底桿，5-連接孔，6-活動桿，7-連接接頭，8-固定螺母，9-纖維輥，10-滴液管，11-儲液盒，12-曲桿，13-手柄，14-連軸，15-出液口。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，本實施例提供了一種雙效省力便捷的建筑涂料刷，包括傾斜連桿1；所述傾斜連桿1設置有托桿3、連接接頭7、活動桿6、滴液管10、曲柄12和手柄13，傾斜連桿1向上傾斜三十度；所述曲柄12連接在傾斜連桿1右側頂端；所述手柄13連接在曲柄12末端，手柄13與傾斜連桿1平行；所述托桿3豎直固定連接在傾斜連桿1的下端；所述底桿4垂直連接在托桿3底端，底桿4設置在托桿3的左側；所述連接接頭7設置在清洗連桿1的左側頂端，連接接頭7設置有纖維輥9、連軸14和固定螺母8；所述連軸14穿過連接接頭7垂直傾斜連桿1；所述固定螺母8固定連接在連軸14左側頂端，固定螺母8將連軸14固定在傾斜連桿1上；所述纖維輥9設置在連軸14上，纖維輥9在連軸14上旋轉；所述活動桿6設置有連接孔5、連軸14、固定螺母8、纖維輥9和彈簧2，活動桿6通過連接接頭7連接在傾斜連桿1頂端，活動桿6右端搭在底桿4上；所述連接孔5設置在活動桿6的右端上，連軸14穿過連接孔5，用過固定螺母8連接在活動桿6上，纖維輥9連接在連軸14上；所述彈簧2設置在活動桿6的右端上方，彈簧2與傾斜連桿1垂直連接；所述滴液管10設置在傾斜連桿1上，滴液管10設置有兩個，滴液管10設置有儲液盒11和出液口15，滴液管10一個設置在連接接頭7上方，另一個設置在連接孔5的上方；所述儲液盒11設置在滴液管10的上方；所述出液口15設置有若干個，出液口15設置在滴液管10的下方；在工作時，工作人員手持手柄13，在兩個儲液盒11放入需要刷的涂料，涂料通過滴液管10分別從各個出液口15滴到纖維輥9上，分散的出液口15讓涂料在纖維輥9上分布的更均勻，更有利于涂料的涂刷；在工作人員開始推動手柄1涂刷時，兩個纖維輥9在水平面上會因為移動的距離而產生于水平面不同的角度，因此，通過活動桿6和彈簧2的配合，當連接孔5上的纖維輥9受到壓力會使彈簧2壓縮，此時兩個纖維輥9始終在同一水平面上，當連接孔5上的纖維輥9不受力時，彈簧2彈起活動桿6，使活動桿6右端搭在底桿4上，這樣的設計能在涂刷過程中始終保持兩個纖維輥9在工作，且讓工作人員用力更方便。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
