本實用新型涉及一種建筑施工用具，具體地說是一種建筑施工用的雙桶式可升降砂漿攪拌機。

背景技術：

現有的可升降砂漿攪拌機都只有一個攪拌桶，利用攪拌軸下部的攪拌槳對攪拌桶內的砂漿進行攪拌，攪拌完成后卸料，這樣效率較低，在攪拌桶卸料時可升降砂漿攪拌機不能工作。由于現有技術中存在上述技術問題，影響使用，因此必須進行改進。

技術實現要素：

本實用新型的目的是：提供一種建筑施工用的雙桶式可升降砂漿攪拌機。

本實用新型的方案是：一種建筑施工用的雙桶式可升降砂漿攪拌機，包括底板、底座、升降缸、機架、電機、主動輪、被動輪、傳動帶和攪拌軸，所述底座設在底板上，所述升降缸設在機架和底座之間，所述主動輪和被動輪設在機架內，所述電機與主動輪傳動連接，所述主動輪和被動輪之間通過傳動帶連接，所述攪拌軸頂部可轉動設置在所述機架內，所述攪拌軸與被動輪傳動連接，攪拌軸底部設有攪拌槳，其特征是還包括兩只攪拌桶，攪拌桶下方設有桶座，所述攪拌桶鉸接在所述桶座上，所述底板上設有兩條導軌，所述桶座底面設有可在導軌中滾動的滾輪；所述底板上位于兩條導軌中間的區域還設有限位槽，該限位槽正好位于攪拌槳下方；所述桶座底面設有凸塊，所述凸塊底面設有兩只橫向設置的滑輪，所述滑輪配合設置在限位槽內。

作為優選：

所述升降缸是油缸或氣缸；

所述攪拌軸上還設有防濺蓋；

所述攪拌軸上位于攪拌槳下方的位置還設有攪拌爪；

所述攪拌爪的爪端設有加厚部；

所述電機是雙速電機；

本實用新型與現有技術相比的有益效果是：其中一只攪拌桶內的砂漿攪拌完成后，可以將其延導軌移動側面，將另一只移到攪拌軸下方，這樣這只攪拌桶內的砂漿就可以得到攪拌了，無需等待卸料，這樣可以有效提高施工效率。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

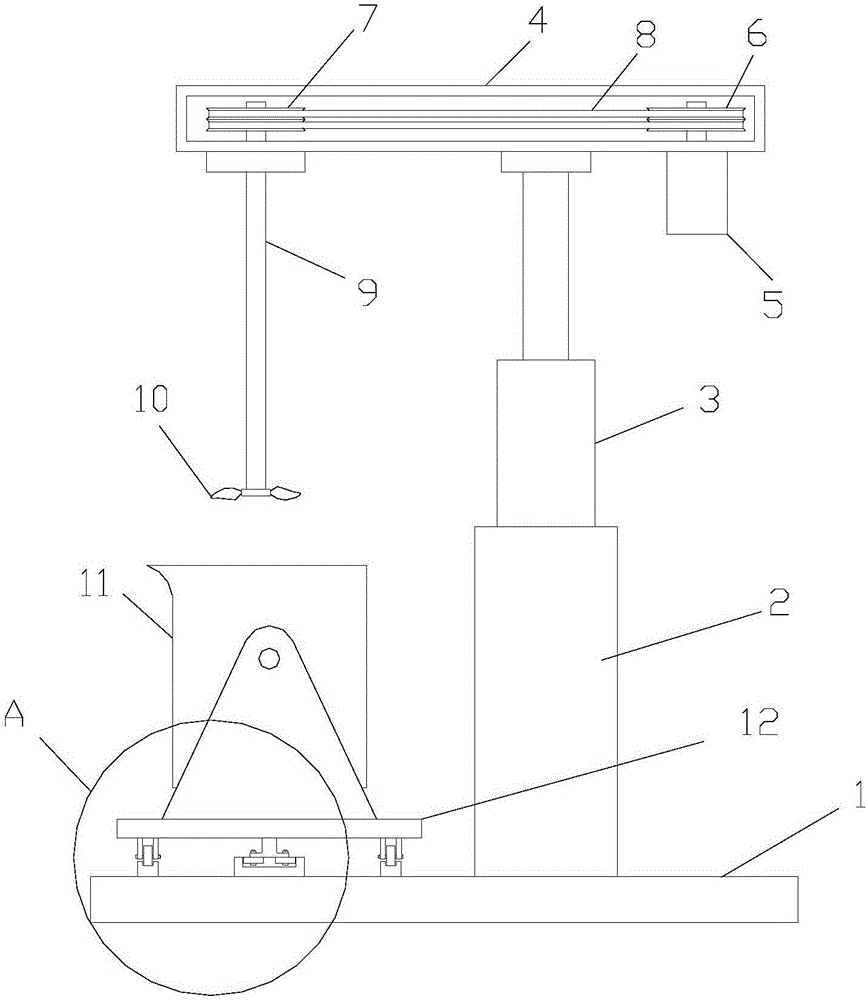

圖1是實施例1建筑施工用的雙桶式可升降砂漿攪拌機的結構示意圖；

圖2是圖1中A處的放大圖；

圖3是實施例1建筑施工用的雙桶式可升降砂漿攪拌機的俯視圖；

圖4是實施例2建筑施工用的雙桶式可升降砂漿攪拌機的結構示意圖。

圖5是實施例3建筑施工用的雙桶式可升降砂漿攪拌機的結構示意圖；

圖6是實施例3攪拌爪的放大圖。

具體實施方式

下面通過實施例結合附圖對本實用新型作進一步的描述。

實施例1：

如圖1、2、3所示，本實施例所描述的建筑施工用的雙桶式可升降砂漿攪拌機，包括底板1、底座2、升降缸3、機架4、電機5、主動輪6、被動輪7、傳動帶8和攪拌軸9，所述底座2設在底板1上，所述升降缸3設在機架4和底座2之間，所述主動輪6和被動輪7設在機架4內，所述電機5與主動輪6傳動連接，所述主動輪6和被動輪7之間通過傳動帶8連接，所述攪拌軸9頂部可轉動設置在所述機架4內，所述攪拌軸9與被動輪7傳動連接，攪拌軸9底部設有攪拌槳10，其特征是還包括兩只攪拌桶11，攪拌桶11下方設有桶座12，所述攪拌桶11鉸接在所述桶座12上，這樣便于攪拌桶11攪拌完成后卸料，所述底板1上設有兩條導軌14，所述桶座12底面設有可在導軌14中滾動的滾輪15；所述底板1上位于兩條導軌14中間的區域還設有限位槽16，該限位槽16正好位于攪拌槳10下方；所述桶座12底面設有凸塊17，所述凸塊17底面設有兩只橫向設置的滑輪18，所述滑輪18配合設置在限位槽16內。滑輪18的作用是在攪拌桶11移動的過程中，可以確保攪拌桶11能延直線運行，進一步起到限位的作用；其中，所述升降缸3是油缸或氣缸。

這種可升降砂漿攪拌機的工作原理是：由電機5帶動主動輪6轉動，由主動輪6帶動被動輪7轉動；由被動輪7帶動攪拌軸9轉動，由攪拌軸9下部的攪拌槳10對攪拌桶11內的砂漿進行攪拌；升降缸3可以使機架4上升和下降，調節攪拌槳10的位置以正常工作。

本實施例所描述的建筑施工用的雙桶式可升降砂漿攪拌機的優點是：其中一只攪拌桶11內的砂漿攪拌完成后，可以將其延導軌14移動側面，將另一只移到攪拌軸9下方，這樣這只攪拌桶11內的砂漿就可以得到攪拌了，無需等待卸料，這樣可以有效提高施工效率。

實施例2：

如圖4所示，本實施例所描述的建筑施工用的雙桶式可升降砂漿攪拌機，它與實施例1大體相同，其不同之處于：所述攪拌軸9上還設有防濺蓋13，防濺蓋13隨攪拌軸9一起升降，一起旋轉，可以使砂漿不易飛濺。

實施例3：

如圖5、6所示，本實施例所描述的建筑施工用的雙桶式可升降砂漿攪拌機，它與實施例1大體相同，其不同之處于：所述攪拌軸9上位于攪拌槳10下方的位置還設有攪拌爪901，所述攪拌爪901的爪端設有加厚部902。

本實施例所描述的建筑施工用的雙桶式可升降砂漿攪拌機，由于有攪拌爪901的設置可進一步提高攪拌效果，攪拌爪901的爪端的加厚部902可提高攪拌爪901的強度，確保使用壽命。

實施例4：

本實施例所描述的建筑施工用的雙桶式可升降砂漿攪拌機，它與實施例1大體相同，其不同之處于：所述電機5是雙速電機，這種雙桶式可升降砂漿攪拌機可進行高低速攪拌。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
