本實用新型涉及一種市政工程用圍護擋板。

背景技術：

目前，市政工程施工時為了保證人員、物體的安全，對于周期比較長的施工現場一般選用粘土磚或砌塊砌筑成圍墻，外加抹灰粉刷即可，為了美觀，有的在墻上粉刷顏色，也會寫上幾個大字，這樣既浪費又不美觀，與城市良好的綠化環境極不協調。使用粘土磚或砌塊砌筑而成的圍墻人工成本高，而且使用材料不能重復利用，加大了成本。

技術實現要素：

本實用新型所要解決的技術問題是提供一種結構簡單，安裝方便，能重復使用的市政工程用圍護擋板。

本實用新型是通過以下技術方案來實現的：一種市政工程用圍護擋板，包括兩根立柱和擋板，所述擋板由軟塑料材料制成，擋板中間設有一矩形的空腔，空腔內固定安裝一鐵絲網，擋板的表面上固定安裝一鐵皮層，鐵皮層的大小與擋板的大小相吻合，擋板兩側均設有一個以上的第一通孔，兩根立柱內側面上均固定安裝一U型鋼槽，兩條U型鋼槽的邊沿上均設有一個以上的第一螺絲孔，第一螺絲孔內均設有一固定螺栓，兩根立柱內側面位于U型鋼槽上端處設有一凹槽，兩凹槽之間相對設置，位于右側的凹槽底面上設有一第二通孔，凹槽內均固定安裝一軸承。

作為優選的技術方案，兩軸承之間設有一滾筒，滾筒內的軸桿分別插入相對應的軸承內環中，并與軸承內環固定連接，軸桿右側固定安裝一固定桿，固定桿右側延伸至第二通孔內，固定桿位于第二通孔內的一端面設有一第二螺絲孔，滾筒的長度與兩根立柱之間的距離相同，擋板包裹于所述的滾筒上，擋板一端垂直向下延伸，直至與地面接觸，擋板兩側分別設置于相對應的U型鋼槽內，擋板上的第一通孔分別與U型鋼槽內的第一螺絲孔相對設置，第一螺絲孔內的固定螺栓均延伸至相應的第一通孔內，擋板通過固定螺栓固定于兩根立柱之間。

作為優選的技術方案，兩根立柱下端均固定安裝一鉆桿。

作為優選的技術方案，立柱均由金屬材料制成。

本實用新型的有益效果是：本實用新型結構簡單，使用方便，將位于滾筒上的擋板向下拉出，直至使擋板的底面接觸地面，并通過固定螺栓固定擋板的兩側，就能形成一道很好的阻隔墻，有效的將施工工地與外界隔離，大大的提高了安裝的速度，且能重復的使用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的整體結構示意圖；

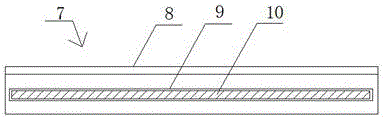

圖2為本實用新型的擋板結構示意圖。

具體實施方式

本說明書中公開的所有特征，或公開的所有方法或過程中的步驟，除了互相排斥的特征和/或步驟以外，均可以以任何方式組合。

本說明書（包括任何附加權利要求、摘要和附圖）中公開的任一特征，除非特別敘述，均可被其他等效或具有類似目的的替代特征加以替換。即，除非特別敘述，每個特征只是一系列等效或類似特征中的一個例子而已。

如圖1和圖2所示，本實用新型的一種市政工程用圍護擋板，包括兩根立柱2和擋板7，所述擋板7由軟塑料材料制成，擋板7中間設有一矩形的空腔9，空腔9內固定安裝一鐵絲網10，通過鐵絲網10使擋板7能彎曲，且不會反彈，擋板7的表面上固定安裝一鐵皮層8，通過鐵皮層8增加了擋板7表面的光滑度，增加了整體的美觀，鐵皮層8的大小與擋板7的大小相吻合，擋板7兩側均設有一個以上的第一通孔9（未圖示），兩根立柱2內側面上均固定安裝一U型鋼槽3，兩條U型鋼槽3的邊沿上均設有一個以上的第一螺絲孔（未圖示），第一螺絲孔內均設有一固定螺栓11，兩根立柱2內側面位于U型鋼槽3上端處設有一凹槽6，兩凹槽6之間相對設置，位于右側的凹槽6底面上設有一第二通孔5，凹槽6內均固定安裝一軸承12。

兩軸承12之間設有一滾筒13，滾筒13內的軸桿分別插入相對應的軸承12內環中，并與軸承12內環固定連接，軸桿右側固定安裝一固定桿4，固定桿4右側延伸至第二通孔5內，固定桿4位于第二通孔5內的一端面設有一第二螺絲孔（未標記），滾筒13的長度與兩根立柱2之間的距離相同，擋板7包裹于所述的滾筒13上，擋板7一端垂直向下延伸，直至與地面接觸，擋板7兩側分別設置于相對應的U型鋼槽3內，擋板7上的第一通孔分別與U型鋼槽3內的第一螺絲孔相對設置，第一螺絲孔內的固定螺栓11均延伸至相應的第一通孔內，擋板7通過固定螺栓11固定于兩根立柱2之間。

其中，兩根立柱2下端均固定安裝一鉆桿1；立柱2均由金屬材料制成，增加了立柱2的牢固性和使用壽命。

當需要在施工工地的周圍圍上擋板時，先通過鉆桿將兩根立柱固定于地面上，固定后，拉出位于滾筒上的擋板，使擋板下端與地面相觸，并通過固定螺栓將擋板兩側固定于U型鋼槽內，形成一道阻隔墻，其他的擋板均緊靠該擋板安裝，直至將施工工地包圍，有效的將施工工地與外界隔離。

當需要拆卸時，反方向擰動固定螺栓，使固定螺栓脫離U型鋼槽，從而使擋板也脫離U型鋼槽，這時，將一個搖柄通過插入軸桿右側固定桿的第二螺絲孔內，并通過螺紋嚙合連接，通過搖柄旋轉軸桿，使擋板從新的盤繞于滾筒上，并通過鋼絲繩打包固定，防止擋板反彈，固定后就可將其運往別處，進行再次的利用。

本實用新型的有益效果是：本實用新型結構簡單，使用方便，將位于滾筒上的擋板向下拉出，直至使擋板的底面接觸地面，并通過固定螺栓固定擋板的兩側，就能形成一道很好的阻隔墻，有效的將施工工地與外界隔離，大大的提高了安裝的速度，且能重復的使用。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
