本實用新型涉及路面鋪裝技術，具體公開一種冰裂鋪裝尺。

背景技術：

冰裂紋鋪裝是我國古典園林的傳統鋪裝紋樣，“冰裂紋”單元必須是不規則的，且與相鄰的單元自然連接，不拘泥于尺寸、形式和規格，從而富有動感和連貫性。因其紋樣獨特，具有樸素自然的天然之美，而極具觀賞性和藝術性。但是因其施工和板材加工工藝復雜，傳統概念中只能應用在小尺度場地中，且運用時工藝也多較為粗糙?，F代景觀設計特別是大面積廣場鋪裝在實際施工中，也只能依附現代科學技術和模數化概念，對傳統冰裂紋鋪裝尺度和施工工藝進行“模塊化”生產加工，其效果會有強烈的復制感，生硬、呆板，失去了“冰裂”的意義。即使借助現代類似“九宮格”圖形進行設計加工，也有規律可循，難以達到精致的冰裂紋鋪裝效果，使其成為真正的“冰裂紋”。

技術實現要素：

本實用新型的發明目的在于：為解決以上問題提供一種結構簡單、可方便快速對“冰裂紋”板材模塊化定位切割，形式多樣，紋樣獨特的冰裂鋪裝尺。

本實用新型所采用的技術方案是這樣的：

冰裂鋪裝尺，包括若干單元尺，所述單元尺延長度方向開設卡槽；單元尺的個數跟需鋪設的多邊形石板有關，單元尺的個數比石板邊的個數少1；所有單元尺通過螺栓穿過卡槽活動連接，且每一單元尺延其長度方向可相對螺栓連接點來回移動和每一單元尺可相對螺栓連接點360度旋轉，通過控制螺栓的松緊對單元尺調整定位。

進一步地，所述單元尺至少一端為尖角。

進一步地，在所述單元尺延長度方向至少一邊上設置刻度。

進一步地，所有單元尺通過螺栓配合蝴蝶螺母穿過卡槽活動連接。

綜上所述，由于采用上述技術方案，本實用新型的有益效果是：

本實用新型可實現“冰裂紋”鋪裝板材的定位切割，形式多樣，紋樣獨特，方便快捷。

附圖說明

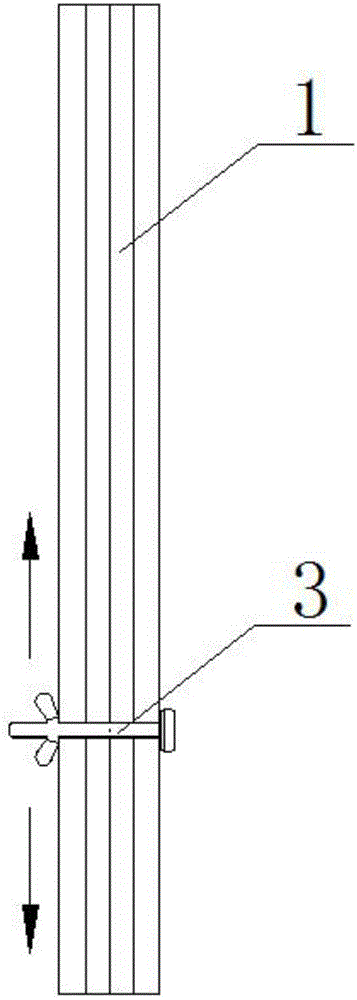

圖1為本實用新型的收縮狀態結構圖；

圖2為圖1中A-A結構圖；

圖3為本實用新型打開狀態結構圖；

圖4為本實用新型使用狀態結構圖。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步詳細說明。

如圖1-3所示，冰裂鋪裝尺，包括4個單元尺，所述單元尺1延長度方向開設卡槽2，卡槽2長度略短于單元尺1的長度；所有單元尺1通過螺栓3穿過卡槽2活動連接(擰開螺栓3，也可根據需要增加單元尺)，且每一單元尺1延其長度方向可相對螺栓3連接點來回移動和每一單元尺1可相對螺栓3連接點360度旋轉，通過控制螺栓3的松緊對單元尺1調整定位。

所述單元尺1至少一端為尖角，可直接對準每一點(每個角)，定位更準確。

在所述單元尺1延長度方向至少一邊上設置刻度，結合刻度對石板定位，進一步保證定位更準確。

所有單元尺1通過螺栓3配合蝴蝶螺母穿過卡槽2活動連接，冰裂鋪裝尺的使用需要不停的旋擰螺母，采用蝴蝶螺母旋擰更加方便快捷。

如圖4所示，冰裂紋鋪裝路面，路面已鋪設一定的石板模塊(圖中陰影部分)，接下來需要對其中空白區域鋪裝，空白區域可以形成一個不規則五邊形，這時候借用冰裂紋鋪裝尺(圖中用線條代替)對其中4個點定位(4個點對應石板的4個角)，移動旋轉單元尺1，到位后鎖緊；將鋪裝尺移動至原料石板上，在石板上對4個點進行標點，依次連接這4個點構成所需石板的3條邊，五邊形的第5個角可在石板上任意選擇，然后與上述4點連線的兩端點連接形成五邊形，對應連線切成獲得所需石板。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
