本發明涉及建筑模具設備技術領域，具體的說是一種模具脫合器。

背景技術：

現有裝配式建筑的預制構件在工廠的預制過程采用的是平鋪澆筑的方式。此方式的流水工作線工作流程復雜、占地面積大、投資額較多。現在通過將傳統的預制構件生產方式從平面生產，改進到空間立體生產，從而能有效的利用廠區生產空間，減少土地資本的投入，降低構件生產攤銷成本，混凝土從下至上澆灌，利用混凝土自身的塌落性能，使混凝土在自身重力作用下，達到自密實的效果，省去傳統的振搗密實這一步驟，使生產工序化繁為簡；但是在磨具連接的過程中，缺乏有效的連接方式，造成模具之間的鎖死或者由于水泥凝固造成的相互粘連的問題。

基于以上原因，需要一種模具脫合器被設計出來，可以很好的連接各個模板，方便拆卸，從而提高澆筑效率，即一種模具脫合器。

技術實現要素：

為了解決上述模具連接的技術問題，本發明提供一種模具脫合器。

本發明解決其技術問題所采用的技術方案是：

一種模具脫合器，包括：模連接板、脫合連動桿和脫合連動螺栓；所述模連接板的合模部分的端部設有U型孔，所述脫合連動桿和脫合連動螺栓穿入式安裝在U型孔內部；所述合模部分的上端安裝有脫合連動傳動片，所述脫合連動傳動片和脫合連動桿通過脫合連動傳動片上的銷釘孔活動連接，所述脫合連動傳動片和脫合連動螺栓通過脫合連動傳動片上的銷釘孔活動連接；所述脫合連動桿的上端開設有軸孔。

進一步的，所述脫合連動桿活動安裝在U型孔內部，所述脫合連動桿可以上下限位運動。

進一步的，所述模連接板的錯開端均布有四個螺釘孔，便于模連接板和連接件連接固定。

本發明的有益效果是：本發明通過設置脫合連動結構，通過調節脫合連接桿進一步實現模倉的脫開和閉合狀態，方便了模倉的使用，提高了混凝土預制構件的生產效率，降低了人力成本，適合推廣使用。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

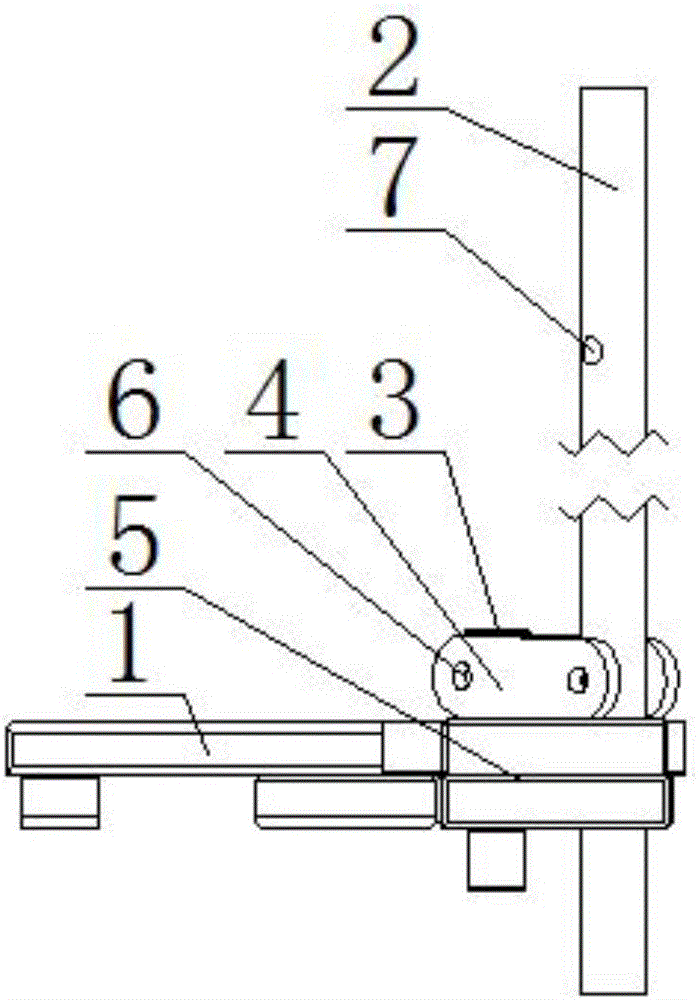

圖1是本發明的結構示意圖；

圖2是本發明的俯視圖；

圖3是發明脫合器的脫開狀態示意圖。

圖中:1、模連接板，2、脫合連動桿,3、脫合連動螺栓，4、脫合連動傳動片，5、合模部分，6、銷釘孔，7、軸孔，8、U型孔。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

如圖1-圖3所示，本發明所述的一種模具脫合器，包括：模連接板1、脫合連動桿2和脫合連動螺栓3；所述模連接板1的合模部分5的端部設有U型孔8，所述脫合連動桿2和脫合連動螺栓3穿入式安裝在U型孔8內部；所述合模部分5的上端安裝有脫合連動傳動片4，所述脫合連動傳動片4和脫合連動桿2通過脫合連動傳動片4上的銷釘孔6活動連接，所述脫合連動傳動片4和脫合連動螺栓3通過脫合連動傳動片4上的銷釘孔6活動連接；所述脫合連動桿2的上端開設有軸孔7；所述脫合連動桿2活動安裝在U型孔8內部，所述脫合連動桿8可以上下限位運動；所述模連接板1的錯開端均布有四個螺釘孔，便于模連接板1和連接件連接固定。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
