本發明涉及建筑材料技術領域，尤其涉及一種膠合木-混凝土組合樓蓋。

背景技術：

隨著現代城市化進行的推進，鋼材與混凝土正成為主要的建筑材料。然而以鋼結構與混凝土結構為主導的建筑業向來是耗能和污染大戶。為了控制污染、保護匱乏的資源和能源、保持國民經濟穩定可持續發展，使用新型節能、生態環保、高性能、低成本的新型建筑材料已經迫在眉睫。此外，建筑設計標準化、構件生產工廠化、建造過程機械化和組合管理科學化的建筑工業化也越來越成為我國推廣綠色建筑的重點。

木結構歷史悠久，是人類最早采用的建筑結構形式之一。早在3000年前，在中國、埃及和希臘這3個文明古國就已經出現了木結構框架體系，隨后很長一段時間內，木結構以其優良的結構性能與美學價值等特點得到了廣泛應用。膠合木構件是由規格材木板組成，木板經過端頭相接形成一定長度，然后再用膠粘劑粘合起來，制成所需的膠合構件。通過膠合木生產，可以把采伐作業和木材加工后的短小材料，以及人工林撫育間伐的小徑材用拼接、層積、膠合技術，變短為長、合窄成寬，積薄為厚。膠合木結構除了具有普通木結構美觀舒適、節能環保、保溫隔熱、抗震性能好的特點外，還有其獨特的性能優勢：1、合理優化使用木材；2、工業化生產；3、結構形式多樣。膠合木本身具有的獨特魅力和廣泛的適用性，使膠合木結構在全世界得到了廣泛的應用。

技術實現要素：

本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明的一個目的在于提出一種膠合木-混凝土組合樓蓋，膠合木-混凝土組合樓蓋結構建造的住宅可以實現節約能源約20％，節約用水63％，減少木材用量87％，減少建筑垃圾約91％，且建造現場基本無揚塵，充分響應了我國綠色建筑的號召。

根據本發明實施例的一種膠合木-混凝土組合樓蓋，包括預制鋼筋混凝土樓板、剪力連接件、膠合木梁、木托板，所述預制鋼筋混凝土樓板澆注包裹雙向配置的受拉鋼筋，所述膠合木梁上等間距的設有若干排剪力連接件，相連兩排所述剪力連接件剛好卡合在相鄰兩根受拉鋼筋之間，所述剪力連接件將膠合木梁和預制鋼筋混凝土樓板連接起來，相鄰所述膠合木梁之間設有木托板，所述木托板上表面與膠合木梁上表面在同一水平面。

在本發明的一些實施例中，所述膠合木梁是由若干層規格材木板組成，所述規格材木板端頭相接并通過膠粘劑粘合起來。

在本發明的另一些實施例中，所述剪力連接件下半段為螺紋段，所述剪力連接件頂端設有螺栓頭。

在本發明的另一些實施例中，所述木托板橫截面為冂字形。

在本發明的另一些實施例中，所述膠合木梁兩側頂端部均設有螺紋孔，所述木托板通過螺釘穿過木托板兩側面旋進螺紋孔內將木托板固定在膠合木梁的側面。

在本發明的另一些實施例中，所述膠合木梁寬度為25-35cm。

在本發明的另一些實施例中，所述預制鋼筋混凝土樓板厚度為15-20cm。

在本發明的另一些實施例中，所述剪力連接件長度為15-18cm。

本發明中，1、與鋼筋混凝土結構相比，膠合木-混凝土組合樓蓋結構具有可再生、資源和能源消耗少、抗沖擊和抗震性能好等優點，還具有良好的施工便捷性，能工業化的生產制備；

2、膠合木-混凝土組合樓蓋結構具有抗火性能好，通過木材燃燒時表面產生碳遲來延遲組合結構的燃燒時間，混凝土板還可以抵御火勢的傳播，提高結構的安全性能；

3、與傳統木結構相比，膠合木-混凝土組合樓蓋結構具有建筑高度小，承載能力高和振動性能好等優勢，而且混凝土板為木材提供了理想的防腐效果，生命周期長，維護投資小，此外，膠合木-混凝土組合樓蓋結構有良好的隔音效果，能有效的減少噪音的傳播；

4、采用膠合木-混凝土組合樓蓋結構建造的住宅可以實現節約能源約20％，節約用水63％，減少木材用量87％，減少建筑垃圾約91％，且建造現場基本無揚塵，充分響應了我國綠色建筑的號召；

5、木托板可拆卸的安裝在兩個膠合木梁之間，與傳統的木托板直接搭載在木梁上，具有局部損害可以十分拆卸的作用，同時，如果不需要木托板僅僅需要預制鋼筋混凝土樓板作為樓頂，可以十分方便的拆卸掉木托板用于下次使用。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

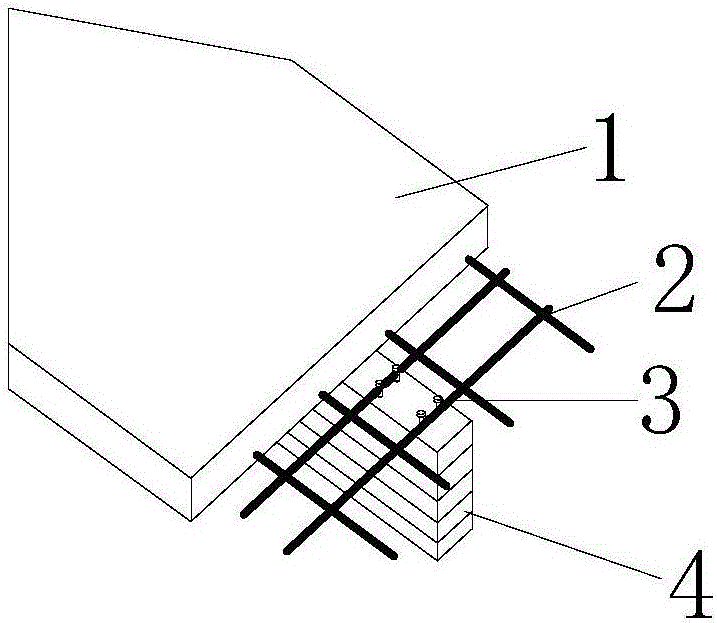

圖1為本發明提出的一種膠合木-混凝土組合樓蓋的結構示意圖；

圖2為剪力連接件的結構示意圖；

圖3為膠合木梁的結構示意圖；

圖4為膠合木梁與木托板的安裝示意圖；

圖中：1-預制鋼筋混凝土樓板、2-雙向配置的受拉鋼筋、3-剪力連接件、31-螺栓頭、32-螺紋段、4-膠合木梁、41-螺紋孔、5-木托板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本發明，而不能理解為對本發明的限制。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

參照圖1-4，一種膠合木-混凝土組合樓蓋，包括預制鋼筋混凝土樓板1、剪力連接件2、膠合木梁4、木托板5，預制鋼筋混凝土樓板1澆注包裹雙向配置的受拉鋼筋2，膠合木梁4上等間距的設有若干排剪力連接件3，相連兩排剪力連接件3剛好卡合在相鄰兩根受拉鋼筋之間，剪力連接件3將膠合木梁4和預制鋼筋混凝土樓板1連接起來，相鄰膠合木梁4之間設有木托板5，木托板5上表面與膠合木梁4上表面在同一水平面。

在本發明的一些實施例中，膠合木梁4是由若干層規格材木板組成，規格材木板端頭相接并通過膠粘劑粘合起來。

在本發明的另一些實施例中，剪力連接件3下半段為螺紋段32，剪力連接件3頂端設有螺栓頭31。

在本發明的另一些實施例中，木托板5橫截面為冂字形。

在本發明的另一些實施例中，膠合木梁4兩側頂端部均設有螺紋孔41，木托板5通過螺釘穿過木托板兩側面旋進螺紋孔41內將木托板5固定在膠合木梁4的側面。

實施例一

其中膠合木梁4寬度為25cm，預制鋼筋混凝土樓板1厚度為15cm，剪力連接件3長度為15cm。

實施例二

其中膠合木梁4寬度為30cm，預制鋼筋混凝土樓板1厚度為18cm，剪力連接件3長度為17cm。

實施例三

其中膠合木梁4寬度為35cm，預制鋼筋混凝土樓板1厚度為20cm，剪力連接件3長度為18cm。

在本發明中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
