本發明涉工地施工領域，尤其涉及一種新型伸縮折疊腳手架。

背景技術：

腳手架作為一種常見的建筑用品，遍布于每個施工單位中，但是常常會由于安裝不嚴謹，產生很大的安全隱患，由此引發的腳手架倒塌時有反生，嚴重威脅施工人員安全，而且收拾也不便。因此，如何消除腳手架固定問題發生的威脅，防止事故的發生，確保施工人員的安全，一直是全社會面臨的難題。

技術實現要素：

本發明的目的在于提供一種新型伸縮折疊腳手架，以解決上述技術問題。

為實現上述目的本發明采用以下技術方案：

一種新型伸縮折疊腳手架，包括踏板及伸縮支柱，所述伸縮支柱通過合頁連接在踏板底面的四個端點位置，所述踏板連接若干伸縮桿，伸縮桿背面裝有定位孔、定位銷，踏板一側裝有把手，所述相鄰連個伸縮支柱通過橫桿連接，伸縮支柱開設安裝有通孔，安全銷貫穿在通孔內。

優選的，所述伸縮桿背面設置若干定位孔，一個定位銷，伸縮桿沿著水平伸縮。

優選的，所述伸縮支柱內側設置若干通孔，一個安全銷，伸縮支柱沿著豎直方向伸縮，且通過合頁折疊在踏板下方。

與現有技術相比，本發明具有以下優點：本發明結構簡單，設計合理，造價成本低；在使用時，通過合頁翻轉固定伸縮支柱，將伸縮支柱的安全銷插入通孔設置為需要高度，伸縮桿檔位銷穿過檔位孔設置為所需長度，確保腳手架的安全穩定，施工結束，各自伸縮收回，將伸縮支柱折回踏板下，握住把手運輸，方便快捷，宜推廣使用。

附圖說明

圖1為本發明伸縮折疊腳手架結構圖。

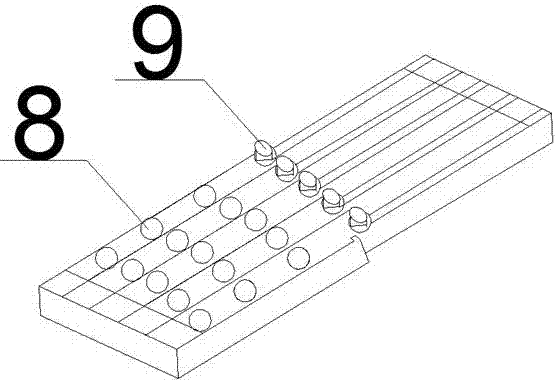

圖2為本發明伸縮折疊腳手架的踏板背面示意圖。

圖中：1、伸縮桿，2、踏板，3、合頁，4、安全銷，5、伸縮支柱，6、橫桿，7、通孔，8定位孔，9、定位銷，10、把手。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步詳細闡述。

如圖1所示，一種新型伸縮折疊腳手架，包括踏板2及伸縮支柱5，所述伸縮支柱5各自通過合頁3連接在踏板2底面四角，所述踏板2連接若干伸縮桿1，伸縮桿1背面裝有檔位孔8、檔位銷9，踏板2一側裝有把手10，所述伸縮支柱5通過橫桿6連接，伸縮支柱5內側安裝有通孔7，安全銷4貫穿在通孔7內，伸縮桿1背面設置若干定位孔8，一個定位銷9，伸縮桿1沿著水平伸縮。伸縮支柱5內側設置若干通孔7，一個安全銷4，伸縮支柱5沿著豎直方向伸縮，且通過合頁3折疊在踏板2下方。

本發明工作原理：在使用時，通過合頁翻轉固定伸縮支柱，將伸縮支柱的安全銷插入通孔設置為需要高度，伸縮桿檔位銷穿過檔位孔設置為所需長度，確保腳手架的安全穩定，施工結束，各自伸縮收回，將伸縮支柱折回踏板下，握住把手運輸，方便快捷。

以上所述為本發明較佳實施例，對于本領域的普通技術人員而言，根據本發明的教導，在不脫離本發明的原理與精神的情況下，對實施方式所進行的改變、修改、替換和變型仍落入本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種新型伸縮折疊腳手架，包括踏板及伸縮支柱，所述伸縮支柱各自通過合頁連接在踏板底面四角，所述踏板連接若干伸縮桿，伸縮桿背面裝有定位孔、定位銷，踏板一側裝有把手，所述相鄰兩個伸縮支柱通過橫桿連接，伸縮支柱內側安裝有通孔，安全銷貫穿在通孔內。本發明結構簡單，設計合理，造價成本低；在使用時，通過合頁翻轉固定伸縮支柱，將伸縮支柱的安全銷插入通孔設置為需要高度，伸縮桿檔位銷穿過檔位孔設置為所需長度，確保腳手架的安全穩定，施工結束，各自伸縮收回，將伸縮支柱折回踏板下，握住把手運輸，方便快捷，宜推廣使用。
