本發明涉及墻板技術領域，具體為一種復合式輕鋼墻板。

背景技術：

在一些災難發生后，因房屋塌陷的原因，所以在安置災民時，建設大量的房屋供災民暫時居住就成了重中重的事情，而房屋的建設離不開墻板的構造。由于災難發生具有突然性，所以應對這種情況，墻板的建造一般會選取較輕巧的鋼板可進行快速的搭建，但災難發生后會有余震發生的可能性，還有就是狂風的來領，所以在應對這類情況，只選用輕巧的鋼板來構成墻板是不行的，所以應對抗風與余震發生時，選擇內部構成更加穩固輕鋼墻板是必須的。

技術實現要素：

本發明的目的在于提供一種復合式輕鋼墻板，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種復合式輕墻板，包括墻板，所述墻板內壁的一側設置有砂漿層，所述砂漿層的內部固定連接有鋼絲網，所述砂漿層的一側固定連接有豎龍骨，所述豎龍骨的內部設置有通口，所述通口的內部固定連接有橫撐龍骨，所述橫撐龍骨的內壁固定連接有膨脹螺栓，所述橫撐龍骨的一側通過膨脹螺栓與墻板固定連接，所述橫撐龍骨的底部固定連接有九厘板，所述九厘板的底部固定連接有石膏板，所述石膏板的底部設置有陶粒混凝土層。

所述膨脹螺栓包括固定筒,所述固定筒靠近一側的表面活動連接有螺母，所述螺母的一側固定連接有彈簧墊圈，所述彈簧墊圈的一側設置有平墊圈，所述平墊圈靠近頂部的一側設置有脹筒，所述固定筒靠近另一側的頂部固定連接有凸塊，所述固定筒的另一側設置有螺栓。

優選的，所述通口的大小與橫撐龍骨相適配。

優選的，所述橫撐龍骨數量為三個，且橫撐龍骨的形狀為c字形。

優選的，所述膨脹螺栓通過長度大于墻板橫長的一半。

優選的，所述九厘板與石膏板的長度等于墻板橫長的長度。

優選的，所述脹筒靠近一側的底部設置有凸起，且凸起的大小與凸塊相適配。

優選的，所述脹筒的一側設置有彎起頭。

與現有技術相比，本發明的有益效果通過豎龍骨與橫撐龍骨的設置，構成了整個墻板內的骨架，通過利用砂漿層內鋼絲網的設置，防止了砂漿層長時間凝固后產生裂紋，通過膨脹螺栓的設置，穩固了墻板、砂漿層、豎龍骨、橫撐龍骨的連接，通過膨脹螺栓上凸塊與脹筒上凸起的配合，使脹筒可撐開，進一步提升了膨脹螺栓的穩固性，通過九厘板與石膏板的設置，穩固了豎龍骨與橫撐龍骨之間的連接，通過陶粒混凝土層內陶粒的設置，利用陶粒內部多孔的性質，達到了在墻板受擠壓時起一定緩沖的作用。通過采用上述等結構之間的配合，使整個墻板的穩固性能更好，更好的應對狂風與余震的發生。

附圖說明

圖1為本發明結構的示意圖；

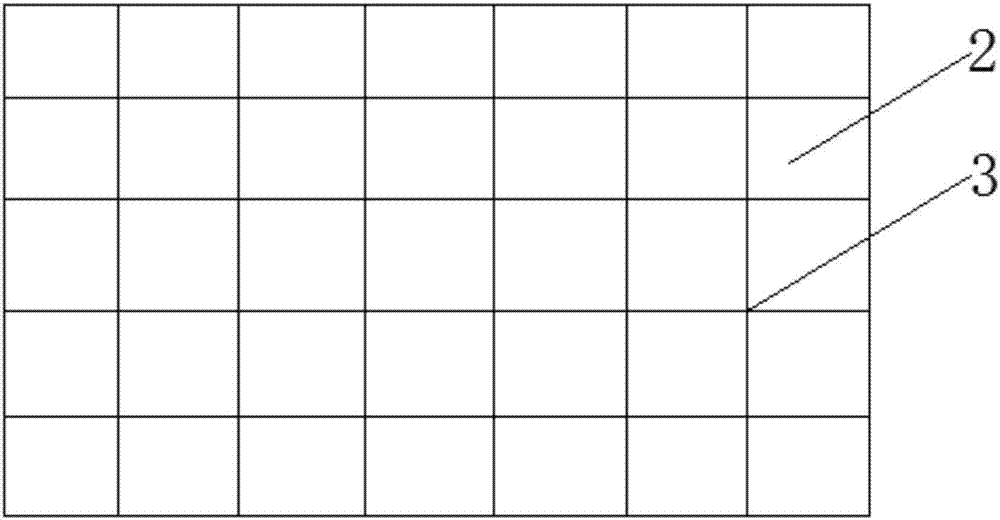

圖2為本發明砂漿層內部結構的示意圖；

圖3為本發明橫撐龍骨外壁結構的示意圖；

圖4為本發明膨脹螺栓結構的示意圖。

圖中：1-墻板、2-砂漿層、3-鋼絲網、4-豎龍骨、5-通口、6-橫撐龍骨、7-膨脹螺栓、8-九厘板、9-石膏板、10-陶粒混凝土層、11-固定筒、12-螺母、13-彈簧墊圈、14-平墊圈、15-脹筒、16-凸塊、17-螺栓。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1至4，本發明提供的一種實施例：一種復合式輕鋼墻板，包括墻板1，墻板1內壁的一側設置有砂漿層2，利用砂漿層2起到墻板1與豎龍骨4之間的連接作用。砂漿層2的內部固定連接有鋼絲網3，通過砂漿層2內部的鋼絲網3，防止了砂漿層2長時間凝固后產生裂紋。砂漿層2的一側固定連接有豎龍骨4，豎龍骨4的內部設置有通口5，通口5的大小與橫撐龍骨6相適配,使橫撐龍骨6通過通口5貫穿豎龍骨4。通口5的內部固定連接有橫撐龍骨6，橫撐龍骨6數量為三個，且橫撐龍骨6的形狀為c字形,利用豎龍骨4與橫撐龍骨6來構成了整個墻板1內的骨架。橫撐龍骨6的內壁固定連接有膨脹螺栓7，所述橫撐龍骨6的一側通過膨脹螺栓7與墻板1固定連接，膨脹螺栓7通過長度大于墻板1橫長的一半,使膨脹螺栓7可穿過墻板1、砂漿層2、豎龍骨4、橫撐龍骨6。通過膨脹螺栓7的設置，穩固了墻板1、砂漿層2、豎龍骨4、橫撐龍骨6的連接，橫撐龍骨6的底部固定連接有九厘板8，九厘板8的底部固定連接有石膏板9，九厘板8與石膏板9的長度等于墻板1橫長的長度,通過九厘板8與石膏板9的設置，穩固了豎龍骨4與橫撐龍骨6之間的連接。石膏板9的底部設置有陶粒混凝土層10，通過陶粒混凝土層10內陶粒的設置，利用陶粒內部多孔的性質，達到了在墻板1受擠壓時起一定緩沖的作用。

膨脹螺栓7包括固定筒11,固定筒11靠近一側的表面活動連接有螺母12，通過擰緊螺母12來使固定筒11進行收縮，從而使脹筒15與螺栓17撐開。螺母12的一側固定連接有彈簧墊圈13，彈簧墊圈13的一側設置有平墊圈14，平墊圈14靠近頂部的一側設置有脹筒15，脹筒15的一側設置有彎起頭,利用彎起頭的設置，使膨脹螺栓7可進一步的固定，穩定性更強。脹筒15靠近一側的底部設置有凸起，且凸起的大小與凸塊16相適配,通過膨脹螺栓7上凸塊16與脹筒上凸起的配合，使脹筒15可撐開，進一步提升了膨脹螺栓7的穩固性。固定筒11靠近另一側的頂部固定連接有凸塊16，固定筒11的另一側設置有螺栓17。通過采用上述等結構之間的配合，使整個墻板1的穩固性能更好，更好的應對狂風與余震的發生。

具體使用方式：本發明工作中，通過豎龍骨4與橫撐龍骨6的設置，構成了整個墻板1內的骨架，通過利用鋼絲網3來防止砂漿層2長時間凝固后產生裂紋，通過擰緊膨脹螺栓7上的螺母12來使固定筒11進行收縮，從而使脹筒15與螺栓17撐開，來固定墻板1、砂漿層2、豎龍骨4、橫撐龍骨6的連接，通過九厘板8與石膏板9來穩固豎龍骨4與橫撐龍骨6的連接，通過利用陶粒混凝土層10內陶粒多孔的性質，達到了在墻板1受擠壓時起一定緩沖的作用。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

技術總結
本發明公開了一種復合式輕鋼墻板，包括墻板，所述墻板內壁的一側設置有砂漿層，所述砂漿層的內部固定連接有鋼絲網，所述砂漿層的一側固定連接有豎龍骨，所述豎龍骨的內部設置有通口，所述通口的內部固定連接有橫撐龍骨，所述橫撐龍骨的內壁固定連接有膨脹螺栓，所述橫撐龍骨的一側通過膨脹螺栓與墻板固定連接，所述橫撐龍骨的底部固定連接有九厘板，所述九厘板的底部固定連接有石膏板，所述石膏板的底部設置有陶粒混凝土層。該一種復合式輕墻板，通過采用上述等結構之間的配合，使整個墻板的穩固性能更好，更好的應對狂風與余震的發生。
