本發明涉及戶外旅游技術領域，具體為一種便于安裝和拆卸的旅游用帳篷。

背景技術：

戶外帳篷是撐在地上遮蔽風雨﹑日光并供臨時居住的棚子，多用帆布做成，連同支撐用的東西，可隨時拆下轉移，帳篷是以部件的方式攜帶，到達現場后才加以組裝，所以，需要各種部件和工具，了解各個部件的名稱和使用方法，熟悉帳篷的構造，才能快速、方便地搭起帳篷。

隨著人們生活質量的提高，出外旅游是一種很好的放松選擇方式，所以帳篷是在戶外尤其是在旅途度假時常用的工具，但現有的帳篷大多結構復雜，搭設不方便，用完了之后收起也不是很容易，很少設有一體式插入地面固定帳篷裝置，也很少有支架下端固定桿，這樣的帳篷搭建會浪費很多時間，而且不能折疊收藏。

技術實現要素：

針對現有技術的不足，本發明提供了一種便于安裝和拆卸的旅游用帳篷，解決了結構復雜，搭設不方便，不能折疊收藏的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種便于安裝和拆卸的旅游用帳篷，包括帆布，所述帆布的頂部固定連接有連接板，并且連接板的頂部貫穿有固定桿，所述固定桿的表面活動連接有連接塊，并且固定桿的表面兩側均固定連接有滑塊，所述連接塊的兩側均活動連接有第一弧形桿，并且第一弧形桿遠離連接塊的一端活動連接有第二弧形桿，所述第一弧形桿靠近第二弧形桿的一端表面貫穿有活動板，并且第二弧形桿相對應活動板的位置開設有通槽，所述活動板遠離第一弧形桿的一側貫穿通槽并延伸至第二弧形桿的外部，所述活動板的頂部貫穿有按壓板，并且按壓板的兩側開設有卡槽，所述活動板的兩側貫穿有卡板，并且連接塊的兩側均開設有與滑塊相適配的l型滑槽，所述固定桿延伸至連接板內部的一端固定連接有擋板。

優選的，所述帆布的底部固定連接有氣墊，并且氣墊的一側連通有打氣管，所述帆布的正表面開設有透氣窗。

優選的，所述固定桿的頂端固定連接有頂板，所述頂板的底部和連接塊的底部之間固定連接有壓力彈簧。

優選的，所述活動板延伸至第一弧形桿內部的一端和第一弧形桿的內壁底部之間固定連接有第一彈簧。

優選的，所述按壓板延伸至活動板內部的一端與活動板內壁底部之間固定連接有第二彈簧。

優選的，所述卡板延伸至活動板外部的一端與通槽的內壁之間固定連接有第三彈簧。

優選的，所述第二弧形桿的底端固定連接有固定板，并且固定板的中部貫穿有固定樁，所述帆布的表面固定連接有套繩，并且套繩的內壁分別與第一弧形桿和第二弧形桿的表面活動連接。

有益效果

本發明提供了一種便于安裝和拆卸的旅游用帳篷。具備以下有益效果：

（1）、該便于安裝和拆卸的旅游用帳篷，通過帆布的表面固定連接有套繩，并且套繩的內壁分別與第一弧形桿和第二弧形桿的表面活動連接，連接塊的兩側均活動連接有第一弧形桿，并且第一弧形桿遠離連接塊的一端活動連接有第二弧形桿，帆布上的套繩是直接套在支撐的桿子上的，連接處都是采用活動連接的方式，使用十分的簡單，同時也方便拆卸與安裝，不需要耗費很多的時間，為人們的出行提供了便利。

（2）、該便于安裝和拆卸的旅游用帳篷，通過連接塊的兩側均活動連接有第一弧形桿，并且第一弧形桿遠離連接塊的一端活動連接有第二弧形桿，第一弧形桿靠近第二弧形桿的一端表面貫穿有活動板，并且第二弧形桿相對應活動板的位置開設有通槽，活動板遠離第一弧形桿的一側貫穿通槽并延伸至第二弧形桿的外部，活動板的頂部貫穿有按壓板，可以折疊的方式，旅游攜帶的時候十分方便，節省了很多空間，為出行減輕了重量，更加便于攜帶，大大便利了人們的出行。

（3）、該便于安裝和拆卸的旅游用帳篷，通過帆布的底部固定連接有氣墊，并且氣墊的一側連通有打氣管，帆布的正表面開設有透氣窗，帆布的表面固定連接有套繩，并且套繩的內壁分別與第一弧形桿和第二弧形桿的表面活動連接，帳篷的兩側都開設有透氣窗，使使用帳篷時保持帳篷里的空氣流通，給旅行者提供新鮮的氧氣，緩解旅途的疲勞。

（4）、該便于安裝和拆卸的旅游用帳篷，通過帆布的底部固定連接有氣墊，并且氣墊的一側連通有打氣管，帆布的正表面開設有透氣窗，用氣墊來當床，拆卸時十分方便，重量也比較輕，減輕了出行攜帶雜物的負擔，氣墊的使用，讓人們?nèi)胨瘯r(shí)更加的舒適。

附圖說明

圖1為本發明結構示意圖；

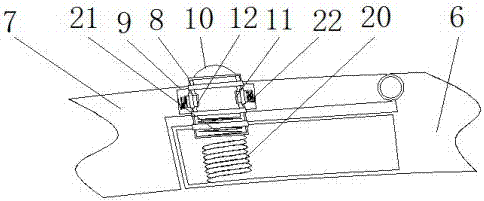

圖2為本發明第一弧形桿和第二弧形桿的內部結構示意圖；

圖3為本發明連接塊的內部結構示意圖；

圖4為本發明連接塊的結構示意圖；

圖5為本發明連接板的內部結構示意圖；

圖6為本發明圖1中a處的局部放大圖。

圖中：1帆布、2連接板、3固定桿、4連接塊、5滑塊、6第一弧形桿、7第二弧形桿、8活動板、9通槽、10按壓板、11卡槽、12卡板、13l型滑槽、14擋板、15氣墊、16打氣管、17透氣窗、18頂板、19壓力彈簧、20第一彈簧、21第二彈簧、22第三彈簧、23固定板、24固定樁、25套繩、。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-6，本發明提供一種技術方案：一種便于安裝和拆卸的旅游用帳篷，包括帆布1，帆布1的底部固定連接有氣墊15，并且氣墊15的一側連通有打氣管16，帆布1的正表面開設有透氣窗17，帆布1的頂部固定連接有連接板2，帆布1的兩側底部也固定連接有連接板2，并且連接板2的頂部貫穿有固定桿3，固定桿3的頂端固定連接有頂板18，頂板18的底部和連接塊4的底部之間固定連接有壓力彈簧19，固定桿3的表面活動連接有連接塊4，并且固定桿3的表面兩側均固定連接有滑塊5，連接塊4的兩側均活動連接有第一弧形桿6，并且第一弧形桿6遠離連接塊4的一端活動連接有第二弧形桿7，第二弧形桿7的底端固定連接有固定板23，并且固定板23的中部貫穿有固定樁24，帆布1的表面固定連接有套繩25，并且套繩25的內壁分別與第一弧形桿6和第二弧形桿7的表面活動連接，第一弧形桿6靠近第二弧形桿7的一端表面貫穿有活動板8，活動板8延伸至第一弧形桿6內部的一端和第一弧形桿6的內壁底部之間固定連接有第一彈簧20，并且第二弧形桿7相對應活動板8的位置開設有通槽9，活動板8遠離第一弧形桿6的一側貫穿通槽9并延伸至第二弧形桿7的外部，活動板8的頂部貫穿有按壓板10，按壓板10延伸至活動板8內部的一端與活動板8內壁底部之間固定連接有第二彈簧21，并且按壓板10的兩側開設有卡槽11，活動板8的兩側貫穿有卡板12，卡板12延伸至活動板8外部的一端與通槽9的內壁之間固定連接有第三彈簧22，并且連接塊4的兩側均開設有與滑塊5相適配的l型滑槽13，固定桿3延伸至連接板2內部的一端固定連接有擋板14。

使用時，先捏住連接塊4，將連接塊4在固定桿3上向上推動，然后旋轉固定桿3，使固定桿3上的滑塊5卡進連接塊4上的l型滑槽13里，然后將第二弧形桿7折疊到第一弧形桿6的上部，將第一弧形桿6上的活動板8卡進第二弧形桿7的內部，使第二弧形桿7內部的卡板12卡進卡槽11里，然后通過打氣管16將氣墊15充滿氣，這樣就完成了旅游帳篷的安裝。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
