本發明涉及土木工程檢測領域，具體涉及一種道路安全作業施工屏障結構及其施工方法。

背景技術：

圍擋板是一種經過機器壓型、噴漆、折彎等加工后的一種的工地維護及與外界隔離的一種型材，適用于建筑工地，公路養護，施工現場的一種輕型與外界隔離板材。其防火，防水，防潮重量輕等特點被廣泛應用。

如公開號為cn103306227a公開了本發明涉及道路建設領域，具體提供了一種可活動折疊的反光圍擋，包括多個并排的圍擋板。相鄰的圍擋板之間通過鉸鏈活動連接，圍擋板通過鉸鏈實現折疊和展開。圍擋板圍擋板的表面設置有反光塊，用于在夜間警示過路車輛。圍擋板的底部設置有滑輪組，邊緣圍擋板折疊和展開的操作。本發明能應用于各種需要設置圍擋的場合，便于儲存和運輸。在夜間的時候，本發明可以提醒路過司機該處正在施工，提高安全性。

又如公開號為cn203441168u公開了一種本實用新型公開一種建筑工地玻璃鋼圍擋，包括圍擋板，圍擋板為玻璃鋼制成，圍擋板背面均勻設有底座，底座底面與圍擋板底面平齊，底座上表面設有支撐桿，所述支撐桿其中一端設置于底座上表面，另一端與圍擋板背面連接，底座遠離圍擋板的一端設有連接板，連接板上開有螺孔，圍擋板正面靠近頂部的位置均勻設有掛鉤，圍擋板頂部通過支架連接有照明裝置，所述支架為伸縮套管結構。本實用新型壽命長，即使受到撞擊也很難產生變形。

現有的圍擋板都是打包運送到工地，然后通過施工人員一塊塊拼接搭成擋墻，這樣存在兩個問題，1、施工人員在搭建過程中風險較高，容易出現車禍；2、現有的圍擋板搭建需要大量人力，搭建和拆除的速度很慢，影響施工進度。

技術實現要素：

本發明克服了現有技術存在的問題，提出了一種道路安全作業施工屏障結構及其施工方法，本裝置專門應用于圍擋板快速安裝的，該裝置實現了圍擋板搭建和拆除機械化，速度快，自動化程度高，減少了人工操作節省了人力成本，且安全性高。

本發明的具體技術方案如下：

道路安全作業施工屏障結構，包括牽引平臺，所述牽引平臺的下方安裝有液壓支腿，所述牽引平臺分為前段車體和后段車體，其特征在于，

所述牽引平臺上的四角安裝有固定樁，所述固定樁上安裝有絞輪，其中：每個固定樁上均安裝有2個絞輪，各固定樁上面的絞輪水平高度相同，且位于同側的兩根固定樁上面同水平高度的絞輪之間連接有鋼絲繩；

所述牽引平臺上安裝有頂板，所述頂板上面均布安裝有軌道條，隔音屏障通過導向凸輪嵌入軌道條內均布吊裝在頂板下面；所述隔音屏障的兩側對稱設有鋼絲繩嵌塊，所述鋼絲繩嵌塊的內側還安裝有滑輪一；

所述為前段車體和后段車體上均設有槽道，所述前段車體的尾部均布設有連接柱，所述后段車體上安裝有握住連接柱的機械抓手；旋轉連接鋼構對稱安裝在后段車體和前段車體上；

所述旋轉連接鋼構包括安裝在槽道上的基座，基座上鉸接有鋼構二，鋼構二鉸接鋼構一，所述鋼構二上還鉸接有拉伸液壓缸二，其中：鋼構二與鋼構一鉸接處中心為中空結構，拉伸液壓缸一一端鉸接鋼構二，另一端鉸接鋼構一；所述鋼構一上設有連接孔，鋼構連接板通過銷栓穿入連接孔將相鄰的旋轉連接鋼構鎖緊連接。

優先地，所述隔音屏障和固定樁上均設有作業燈放置框，隔音屏障底部還安裝有滑輪二(305)

優先地，所述鉸接鋼構一的內側還鉸接有液壓缸臨時支撐腳。

對于本發明的一種改進，還包括滑動式連接鋼構，所述滑動式連接鋼構用于替換布設與前段車體上的旋轉連接鋼構，所述滑動式連接鋼構包括安裝在前段車體的槽道上的軌道座；所述軌道座中的一段設有下部鋼構，上部鋼構安裝在下部鋼構上，所述下部鋼構和上部鋼構之間連接有連桿，所述下部鋼構內安裝有通過電機帶動做旋轉運動鋼絲繩索，連桿卡在鋼絲繩索上，所述上部鋼構通過鋼絲繩索拉動連桿運動而掉落到與下部鋼構處于同一水平位置進行拼接，所述上部鋼構和下部鋼構上也設有供鋼構連接板通過銷栓穿入連接孔。

基于上述裝置，本發明還提出了一種道路安全作業施工屏障結構的施工方法，其特征在于，包括如下步驟：

a、通過牽引車將牽引平臺牽引到指定的施工場地，調整到合適位置；

b、通過控制機械抓手松開連接柱使前段車體和后段車體進行分離；

c、通過將對稱設置的旋轉連接鋼構移動到同側，之后通過控制拉伸液壓缸一伸長使鋼構一和鋼構二鉸接連接為一條直線，再通過拉伸液壓缸二收縮將鋼構二拉倒使鋼構一和鋼構二水平置于前段車體和后段車體上；

d、將鋼構連接板通過銷栓穿入連接孔內將旋轉連接鋼構鎖緊連接；將液壓支腿和液壓缸臨時支撐腳打開撐在地面；

e、將鋼絲繩安裝在同水平高度的絞輪之間拉緊；

f、通過人工將隔音屏障推動通過軌道條運動脫離軌道條，此時鋼絲繩嵌塊直接嵌入鋼絲繩上；

g、隔音屏障在鋼絲繩上來回移動整齊并列排列形成施工屏障，施工結束。

有益效果：本發明專門應用于圍擋板快速安裝的，該裝置實現了圍擋板搭建和拆除機械化，速度快，自動化程度高，減少了人工操作節省了人力成本，且安全性高，適合推廣使用。

附圖說明

圖1為本發明道路安全作業施工屏障結構實施例一結構示意圖；

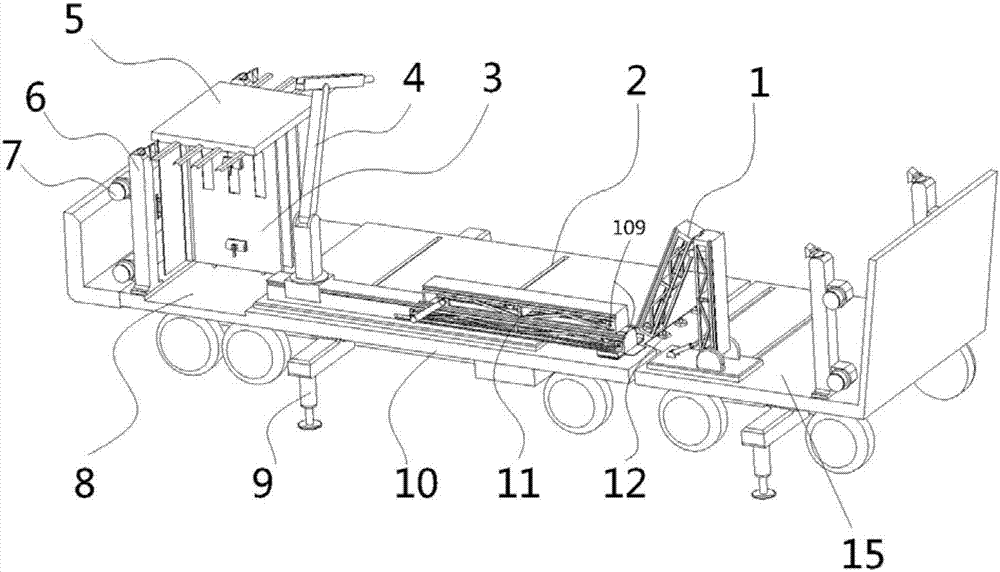

圖2為本發明道路安全作業施工屏障結構實施例二結構示意圖；

圖3為本發明道路安全作業施工屏障結構實施例二施工時候結構示意圖；

圖4為本發明路安全作業施工屏障裝置安裝隔音屏障結構示意圖；

圖5為本發明滑動式連接鋼構的結構示意圖；

圖6為本發明連桿與鋼絲繩索連接關系示意圖；

圖7為本發明旋轉連接鋼構的結構示意圖；

圖8為本發明旋轉連接鋼構拼接完成的結構示意圖；

圖9為本發明隔音屏障的結構示意圖

圖10為本發明隔音屏障的側視圖。

具體實施方式

為了讓本領域的技術人員更好地理解本發明的技術方案，下面結合附圖對本發明作進一步闡述。

實施例1

如圖所示，道路安全作業施工屏障結構，包括牽引平臺10，所述牽引平臺10的下方安裝有液壓支腿9，所述牽引平臺10分為前段車體8和后段車體15，所述牽引平臺10上的四角安裝有固定樁6，所述固定樁6上安裝有絞輪7，其中：每個固定樁6上均安裝有2個絞輪7，各固定樁6上面的絞輪7水平高度相同，且位于同側的兩根固定樁6上面同水平高度的絞輪7之間連接有鋼絲繩14。

牽引平臺10上安裝有頂板5，所述頂板5上面均布安裝有軌道條51，隔音屏障3通過導向凸輪301嵌入軌道條51內均布吊裝在頂板5下面；所述隔音屏障3的兩側對稱設有鋼絲繩嵌塊304，所述鋼絲繩嵌塊304的內側還安裝有滑輪一303。隔音屏障3和固定樁6上均設有作業燈放置框302，作業燈放置框302用于放置交通閃光燈，為夜間車輛提供警示。隔音屏障底部還安裝有滑輪二305，施工人員在移動過程中，只需要輕輕推動隔音屏障3即可，通過采用導向凸輪301和滑輪二305使隔音屏障3可快速移動，節省人力。

前段車體8和后段車體15上均設有槽道2，所述前段車體8的尾部均布設有連接柱1201，所述后段車體15上安裝有握住連接柱1201的機械抓手1202；本發明可以通過現場的施工情況調節牽引平臺10的長度，只需要通過機械抓手1202松開連接柱1201使前段車體8和后段車體15進行分離，通過旋轉連接鋼構1拼接來增加牽引平臺10的長度滿足現場施工要求，旋轉連接鋼構1對稱安裝在后段車體15和前段車體8上。

旋轉連接鋼構1包括安裝在槽道2上的基座106，旋轉連接鋼構1可以在槽道2上來回移動滿足后段車體15和前段車體8的對接要求，基座106上鉸接有鋼構二105，鋼構二105鉸接鋼構一103，所述鋼構二105上還鉸接有拉伸液壓缸二107，其中：鋼構二105與鋼構一103鉸接處中心為中空結構108，這樣拉伸液壓缸一102可以穿在鋼構二105和鋼構一103內將兩者拉直拼接(請重點參閱圖8)；拉伸液壓缸一102一端鉸接鋼構二105，另一端鉸接鋼構一103；所述鋼構一103上設有連接孔109，鋼構連接板13通過銷栓穿入連接孔109將相鄰的旋轉連接鋼構1鎖緊連接。鉸接鋼構一103的內側還鉸接有液壓缸臨時支撐腳104。

基于上述裝置，本發明還提出了一種道路安全作業施工屏障結構的施工方法，其特征在于，包括如下步驟：

a、通過牽引車將牽引平臺10牽引到指定的施工場地，調整到合適位置；

b、通過控制機械抓手1202松開連接柱1201使前段車體8和后段車體15進行分離；

c、通過將對稱設置的旋轉連接鋼構1移動到同側，之后通過控制拉伸液壓缸一102伸長使鋼構一103和鋼構二105鉸接連接為一條直線，再通過拉伸液壓缸二107收縮將鋼構二105拉倒使鋼構一103和鋼構二105水平置于前段車體8和后段車體15上；

d、將鋼構連接板13通過銷栓穿入連接孔109內將旋轉連接鋼構1鎖緊連接；將液壓支腿9和液壓缸臨時支撐腳104打開撐在地面；

e、將鋼絲繩14安裝在同水平高度的絞輪7之間拉緊；

f、通過人工將隔音屏障3推動通過軌道條51運動脫離軌道條51，此時鋼絲繩嵌塊304直接嵌入鋼絲繩14上；

g、隔音屏障3在鋼絲繩14上來回移動整齊并列排列形成施工屏障，施工結束。

實施例2

如圖所示，道路安全作業施工屏障結構，包括牽引平臺10，所述牽引平臺10的下方安裝有液壓支腿9，所述牽引平臺10分為前段車體8和后段車體15，所述牽引平臺10上的四角安裝有固定樁6，所述固定樁6上安裝有絞輪7，其中：每個固定樁6上均安裝有2個絞輪7，各固定樁6上面的絞輪7水平高度相同，且位于同側的兩根固定樁6上面同水平高度的絞輪7之間連接有鋼絲繩14。

牽引平臺10上安裝有頂板5，所述頂板5上面均布安裝有軌道條51，隔音屏障3通過導向凸輪301嵌入軌道條51內均布吊裝在頂板5下面；所述隔音屏障3的兩側對稱設有鋼絲繩嵌塊304，所述鋼絲繩嵌塊304的內側還安裝有滑輪一303。隔音屏障3和固定樁6上均設有作業燈放置框302，作業燈放置框302用于放置交通閃光燈，為夜間車輛提供警示。隔音屏障底部還安裝有滑輪二305，施工人員在移動過程中，只需要輕輕推動隔音屏障3即可，通過采用導向凸輪301和滑輪二305使隔音屏障3可快速移動，節省人力。

前段車體8和后段車體15上均設有槽道2，所述前段車體8的尾部均布設有連接柱1201，所述后段車體15上安裝有握住連接柱1201的機械抓手1202；本發明可以通過現場的施工情況調節牽引平臺10的長度，只需要通過機械抓手1202松開連接柱1201使前段車體8和后段車體15進行分離，通過旋轉連接鋼構1拼接來增加牽引平臺10的長度滿足現場施工要求，旋轉連接鋼構1安裝在后段車體15，前段車體8上安裝有滑動式連接鋼構11。

旋轉連接鋼構1包括安裝在槽道2上的基座106，旋轉連接鋼構1可以在槽道2上來回移動滿足后段車體15和前段車體8的對接要求，基座106上鉸接有鋼構二105，鋼構二105鉸接鋼構一103，所述鋼構二105上還鉸接有拉伸液壓缸二107，其中：鋼構二105與鋼構一103鉸接處中心為中空結構108，這樣拉伸液壓缸一102可以穿在鋼構二105和鋼構一103內將兩者拉直拼接(請重點參閱圖8)；拉伸液壓缸一102一端鉸接鋼構二105，另一端鉸接鋼構一103；所述鋼構一103上設有連接孔109，鋼構連接板13通過銷栓穿入連接孔109將相鄰的旋轉連接鋼構1鎖緊連接。鉸接鋼構一103的內側還鉸接有液壓缸臨時支撐腳104。

滑動式連接鋼構11包括安裝在前段車體8的槽道2上的軌道座1105；所述軌道座1105中的一段設有下部鋼構1104，上部鋼構1103安裝在下部鋼構1104上，上部鋼構1103的底部設有滑輪嵌于與下部鋼構1104軌道上，所述下部鋼構1104和上部鋼構1103之間連接有連桿1102，所述下部鋼構1104內安裝有通過電機帶動做旋轉運動鋼絲繩索1101，連桿1102卡死鋼絲繩索1101上(請重點參閱圖6)，這樣上部鋼構1103通過鋼絲繩索1101拉動連桿1102運動而掉落到與下部鋼構1104處于同一水平位置進行拼接，所述上部鋼構1103和下部鋼構1104上也設有供鋼構連接板13通過銷栓穿入連接孔109。

此外，還包括安裝在下部鋼構1104軌道上的吊機4，吊機4可以在下部鋼構1104軌道上來回移動，當滑動式連接鋼構11施工完成后準備回收時，通過吊機4吊起上部鋼構1103，在通過人工對接，使上部鋼構1103在回到下部鋼構1104的軌道上。

基于上述裝置，本發明還提出了一種道路安全作業施工屏障結構的施工方法，其特征在于，包括如下步驟：

a、通過牽引車將牽引平臺10牽引到指定的施工場地，調整到合適位置；

b、通過控制機械抓手1202松開連接柱1201使前段車體8和后段車體15進行分離，通過將旋轉連接鋼構1和滑動式連接鋼構11移動到同側；

c、通過控制拉伸液壓缸一102伸長使鋼構一103和鋼構二105鉸接連接為一條直線，再通過拉伸液壓缸二107收縮將鋼構二105拉倒使鋼構一103和鋼構二105水平置于后段車體15上，將鋼構連接板13通過銷栓分別穿入下部鋼構1104和鋼構一103的連接孔109內將旋轉連接鋼構1和滑動式連接鋼構11兩者鎖緊連接；或

通過控制拉伸液壓缸一102伸長使鋼構一103和鋼構二105鉸接連接為一條直線，再通過拉伸液壓缸二107收縮將鋼構二105拉倒使鋼構一103和鋼構二105水平置于后段車體15上，通過下部鋼構1104內的電機帶動鋼絲繩索1101運動，從而驅動連桿1102前進推動上部鋼構1103前進，最后下落到與下部鋼構1104處于同一水平位置進行拼接，之后將鋼構連接板13通過銷栓分別穿入上部鋼構1103和鋼構一103的連接孔109內將旋轉連接鋼構1和滑動式連接鋼構11兩者鎖緊連接；

e、將液壓支腿9和液壓缸臨時支撐腳104打開撐在地面，將鋼絲繩14安裝在同水平高度的絞輪7之間拉緊；

f、通過人工將隔音屏障3推動通過軌道條51運動脫離軌道條51，此時鋼絲繩嵌塊304直接嵌入鋼絲繩14上；

g、隔音屏障3在鋼絲繩14上來回移動整齊并列排列形成施工屏障，施工結束。
