所屬技術領域

本發明屬于電線桿技術領域，尤其涉及一種防倒的電線桿。

背景技術：

目前山崖上使用的電線桿在受到地震或者電線桿下方發生塌方時；電線桿就會向下墜落；電線桿向下拉動纏繞在其上的電線；使得電線斷裂；如果人們在未知情況下與斷裂的電線接觸就會使得人們觸電；進而對生命造成影響。而且如果電線中火線與零線接觸時就會發生連電現象；造成電線短路；影響供電；所以設計一種在受到地震或者電線桿下方發生塌方時能夠自動調節，通過捆綁其它物質來固定的電線桿是非常有必要的。

本發明設計一種防倒的電線桿解決如上問題。

技術實現要素：

為解決現有技術中的上述缺陷，本發明公開一種防倒的電線桿，它是采用以下技術方案來實現的。

一種防倒的電線桿，其特征在于：它包括電線、支撐機構、電線桿機構、鋼繩、大樹、第二纏繞輪，其中電線桿機構的上側安裝有四個第二纏繞輪；四個第二纏繞輪中其中一個第二纏繞輪位于其它三個第二纏繞輪上側；四個第二纏繞輪中相鄰的兩個第二纏繞輪之間的間距相等；四股電線分別纏繞在四個第二纏繞輪上；支撐機構位于四股電線之間，且支撐機構在初始狀態下靠近電線桿機構一側；電線桿機構與大樹之間通過三股鋼繩纏繞連接，且電線桿機構的軸線與大樹軸線所組成的平面與四股電線各自的軸線相互垂直。

上述電線桿機構包括電線桿下外殼、第一轉軸、第一支撐、第一纏繞輪、電線桿上外殼、弧形刀片、驅動環、第二支撐、第一齒輪、環形支撐、第二齒輪、第二氣壓馬達殼、連接支撐、第三轉軸、第二轉軸、第三支撐、第四轉軸、上環形連接槽、圓環槽、環形連接、下環形連接槽、第四軸孔、下連接環、上連接環、第五轉軸、馬達軸、第三齒輪、第二彈簧、環形重塊、驅動環形殼、中間殼、中間軸、壓縮圓柱、限位板、第一導槽、梯形牙槽、梯形齒牙、齒牙槽、第三彈簧、圓形孔、固定板、第一導塊、方形槽、固定塊，其中電線桿下外殼的上端具有下連接環；電線桿下外殼上端的外圓面上開有兩個第四軸孔；電線桿下外殼下端的內圓面上周向均勻地開有四個第一導槽；驅動環內圓面的下端開有圓環槽；驅動環內圓面的上端具有齒牙；驅動環下端的外圓面上安裝有環形連接；環形連接的外圓面上安裝有許多弧形刀片；環形連接的上端開有上環形連接槽；環形連接的下端開有下環形連接槽；驅動環通過下環形連接槽與下連接環的配合安裝在電線桿下外殼上端；電線桿上外殼的下端具有上連接環；電線桿上外殼通過上連接環與上環形連接槽的配合安裝在驅動環的上端；第二氣壓馬達殼通過馬達軸安裝在電線桿上外殼內側上端面上的圓形孔中；第二氣壓馬達殼外圓面上具有齒牙；第五轉軸的上端安裝在電線桿上外殼內側上端面上；第二齒輪安裝在第五轉軸上，且位于第五轉軸上端；第二齒輪與第二氣壓馬達殼上的齒牙嚙合；第三齒輪安裝在第五轉軸上，且位于第五轉軸下端；第二轉軸通過第二支撐安裝在電線桿下外殼上端的內側；第一齒輪安裝在第二轉軸的上端；第一齒輪與第三齒輪嚙合；第五轉軸下端與第二轉軸上端之間通過連接支撐連接；第二轉軸下端的兩側所安裝結構完全相同；對于其中任意一側；第三轉軸通過第三支撐安裝在電線桿下外殼上端的內側；第三轉軸與第二轉軸之間通過錐齒配合連接；第四轉軸安裝在第四軸孔內；第四轉軸與第三轉軸之間通過錐齒配合連接；第一轉軸的上下兩端通過兩個第一支撐安裝在電線桿下外殼的外圓面上；第一轉軸與第四轉軸之間通過錐齒配合連接；第一轉軸上均勻安裝有三個第一纏繞輪；環形重塊位于電線桿下外殼內圓面內側；中間殼的內圓面上周向均勻地開有四組梯形牙槽；中間殼的下端開有圓形孔；中間殼的上端通過環形支撐安裝在電線桿下外殼內側；壓縮圓柱的外圓面上周向均勻地開有四個齒牙槽；四個齒牙槽內均安裝有一個梯形齒牙；四個梯形齒牙與相對應的四個齒牙槽之間均安裝有一個第三彈簧；壓縮圓柱通過四個梯形齒牙與四組梯形牙槽的配合安裝在中間殼內側；中間軸的上端安裝在壓縮圓柱的下端；中間軸的下端穿出中間殼下側的圓形孔；驅動環形殼安裝在中間殼與環形重塊的之間，且驅動環形殼內側的下端與中間軸的下端連接；固定塊上具有方形槽；四個固定塊周向均勻地安裝在環形重塊的上端；固定板的一端安裝有第一導塊；四個固定板分別通過相對應的第一導塊與四個第一導槽的配合安裝在電線桿下外殼內側；四個固定板與四個固定塊之間分別安裝有一個第二彈簧；四個限位板上的一端分別安裝在四個固定板上；四個限位板上的另一端分別穿過相對應的方形槽位于驅動環形殼上側。

上述支撐機構包括第一氣壓管、第二氣壓管、氣罐、第一氣壓馬達、變速器、支撐外殼、第一軸孔、第一方形缺口、限位槽、第二方形缺口、第一氣管孔、滑動結構、第三氣壓管、變速器輸入軸、變速器輸出軸、第一馬達支撐、變速器支撐、滑動輸入軸、卡環、第一彈簧、限位塊，其中支撐外殼一端的壁面上開有第一氣管孔；支撐外殼的上端具有第一方形缺口；支撐外殼的下端具有第二方形缺口；第一方形缺口上具有第一軸孔；支撐外殼下端的兩側、第一方形缺口內和第二方形缺口內均安裝有一個滑動結構；安裝在第一方形缺口中的滑動結構上安裝有滑動輸入軸，且滑動輸入軸穿過第一軸孔；四股電線分別穿過四個滑動結構；第一氣壓管的一端內圓面上周向均勻地開有四個限位槽；第一氣壓管的另一端安裝在電線桿上外殼上側；四個限位塊分別安裝在四個限位槽內；四個限位塊與四個限位槽之間分別安裝有一個第一彈簧；第二氣壓管的一端的外圓面上安裝有卡環；第二氣壓管安裝有卡環的一端位于第一氣壓管開有限位槽一端的內圓面上；卡環與四個限位塊配合；第二氣壓管的另一端穿過第一氣管孔位于支撐外殼內側；氣罐安裝在支撐外殼內側；氣罐的一端與第二氣壓管連接；氣罐的另一端安裝有第三氣壓管；第一氣壓馬達通過第一馬達支撐安裝在支撐外殼內側；第一氣壓馬達與第三氣壓管連接；變速器通過變速器支撐安裝在支撐外殼內側；變速器的一端具有變速器輸入軸；變速器輸入軸與第一氣壓馬達轉軸連接；變速器的另一端具有變速器輸出軸；變速器輸出軸與滑動輸入軸之間通過軟傳動管連接。

上述電線桿機構與大樹之間的三股鋼繩中任意一股鋼繩的一端逆時針纏繞在第一纏繞輪上，另一端繞過大樹逆時針纏繞在相對應的另一個第一纏繞輪上。

上述第一彈簧的彈力大于高壓氣在對氣罐充氣時對卡環的壓力。

上述中間殼的下端具有兩個壓力出口；且其中一個壓力出口與第二氣壓馬達殼之間通過氣壓管連接；另一個壓力出口與第一氣壓管之間通過氣壓管連接。

作為本技術的進一步改進，上述滑動結構包括滑動輪、滑動板，其中兩個滑動板分別安裝在兩個滑動輪的兩端，且兩個滑動輪分別位于兩個滑動板的上下兩側。

作為本技術的進一步改進，上述安裝在第一方形缺口中的滑動結構上安裝的滑動輸入軸與滑動結構中位于上側的滑動輪連接。

作為本技術的進一步改進，上述第一彈簧為壓縮彈簧；第二彈簧為壓縮彈簧；第三彈簧為壓縮彈簧。

作為本技術的進一步改進，上述作為三個第一纏繞輪的替換方案為四個第一纏繞輪或五個第一纏繞輪；上述作為第一導槽、第一導塊、第二彈簧、固定板、固定塊和限位板的個數的替換方案為五個或六個；上述作為梯形牙槽、梯形齒牙、第三彈簧和齒牙槽的個數的替換方案為五個或六個。

相對于傳統的電線桿技術，本發明中設計的電線桿在受到地震或者電線桿下方發生塌方時能夠自動調節，通過捆綁其它物質來固定；防止電線桿下墜對纏繞在其上的電線造成影響。

本發明中環形重塊位于電線桿下外殼內圓面內側；中間殼的內圓面上周向均勻地開有四組梯形牙槽；中間殼的上端通過環形支撐安裝在電線桿下外殼內側；壓縮圓柱的外圓面上周向均勻地開有四個齒牙槽；四個齒牙槽內均安裝有一個梯形齒牙；四個梯形齒牙與相對應的四個齒牙槽之間均安裝有一個第三彈簧；壓縮圓柱通過四個梯形齒牙與四組梯形牙槽的配合安裝在中間殼內側；中間軸的上端安裝在壓縮圓柱的下端；中間軸的下端穿出中間殼下側的圓形孔；驅動環形殼安裝在中間殼與環形重塊的之間，且驅動環形殼內側的下端與中間軸的下端連接；固定塊上具有方形槽；四個固定塊周向均勻地安裝在環形重塊的上端；固定板的一端安裝有第一導塊；四個固定板分別通過相對應的第一導塊與四個第一導槽的配合安裝在電線桿下外殼內側；四個固定板與四個固定塊之間分別安裝有一個第二彈簧；四個限位板上的一端分別安裝在四個固定板上；四個限位板上的另一端分別穿過相對應的方形槽位于驅動環形殼上側；當環形重塊向下移動時會帶動四個固定塊向下移動；四個固定塊向下移動帶動四個限位板向下移動；四個限位板向下移動分別帶動四個固定板沿著第一導槽向下移動；同時四個限位板向下移動會帶動驅動環形殼向下移動；驅動環形殼向下移動帶動中間軸向下移動；中間軸向下移動會帶動壓縮圓柱向下移動；壓縮圓柱向下移動會擠壓位于中間殼內側的氣體；使得中間殼內的氣體壓力不斷增加；當四個固定板向下移動過程中；四個固定板滑出電線桿下外殼下側；此時在四個第二彈簧的作用下；四個固定板會向外側移動；四個固定板向外側移動帶動四個限位板向外側移動；在移動過程中當四個限位板脫離驅動環形殼；此時環形重塊向下移動就不會帶動驅動環形殼向下移動；其作用是防止環形重塊在脫離電線桿下外殼時對壓縮圓柱造成影響；本發明設計的梯形齒牙和梯形牙槽的作用是通過梯形齒牙、梯形牙槽和二彈簧的配合使得壓縮圓柱可以輕易地向下移動；但當中間殼內側的氣體壓力變大時中間殼內側的高壓氣不會壓縮圓柱向上移動。

本發明中中間殼的下端具有兩個壓力出口；且其中一個壓力出口與第二氣壓馬達殼之間通過氣壓管連接；另一個壓力出口與第一氣壓管之間通過氣壓管連接。電線桿下外殼的上端具有下連接環；驅動環內圓面的下端開有圓環槽；驅動環內圓面的上端具有齒牙；驅動環下端的外圓面上安裝有環形連接；環形連接的外圓面上安裝有許多弧形刀片；環形連接的上端開有上環形連接槽；環形連接的下端開有下環形連接槽；驅動環通過下環形連接槽與下連接環的配合安裝在電線桿下外殼上端；電線桿上外殼的下端具有上連接環；電線桿上外殼通過上連接環與上環形連接槽的配合安裝在驅動環的上端；第二氣壓馬達殼通過馬達軸安裝在電線桿上外殼內側上端面上的圓形孔中；第二氣壓馬達殼外圓面上具有齒牙；第五轉軸的上端安裝在電線桿上外殼內側上端面上；第二齒輪安裝在第五轉軸上；第二齒輪與第二氣壓馬達殼上的齒牙嚙合；第三齒輪安裝在第五轉軸上；第二轉軸通過第二支撐安裝在電線桿下外殼上端的內側；第一齒輪安裝在第二轉軸的上端；第一齒輪與第三齒輪嚙合；第五轉軸下端與第二轉軸上端之間通過連接支撐連接；第二轉軸下端的兩側所安裝結構完全相同；對于其中任意一側；第三轉軸通過第三支撐安裝在電線桿下外殼上端的內側；第三轉軸與第二轉軸之間通過錐齒配合連接；第四轉軸安裝在第四軸孔內；第四轉軸與第三轉軸之間通過錐齒配合連接；第一轉軸的上下兩端通過兩個第一支撐安裝在電線桿下外殼的外圓面上；第一轉軸與第四轉軸之間通過錐齒配合連接；第一轉軸上均勻安裝有三個第一纏繞輪；電線桿機構與大樹之間的三股鋼繩中任意一股鋼繩的一端逆時針纏繞在第一纏繞輪上，另一端繞過大樹逆時針纏繞在相對應的另一個第一纏繞輪上；當壓縮圓柱向上移動過程中；圓環重塊脫離電線桿下外殼時；中間殼內的氣體壓力值正好達到了壓力出口的極限值；此時中間殼內的高壓氣一部分就會通過壓力管移動到第二氣壓馬達殼內；另一部分移動到第一氣壓管內；移動到第二氣壓馬達殼內的高壓氣體就會使得第二氣壓馬達殼轉動；第二氣壓馬達殼轉動帶動第二齒輪轉動；第二齒輪轉動帶動驅動環轉動；驅動環轉動帶動安裝在環形連接外圓面上的弧形刀片轉動；同時第二齒輪轉動會帶動第五轉軸轉動；第五轉軸轉動帶動第三齒輪轉動；第三齒輪轉動帶動第一齒輪轉動；第一齒輪轉動帶動第二轉軸轉動；第二轉軸轉動帶動位于其兩側的兩個第三轉軸轉動；第三轉軸轉動帶動相對應的第四轉軸轉動；第四轉軸轉動帶動相對應的第一轉軸轉動；第一轉軸轉動帶動相對應的三個第一纏繞輪轉動；三個第一纏繞輪轉動就會使得纏繞在其上的鋼繩纏繞；進而拉動電線桿下外殼、電線桿上外殼、驅動環和弧形刀片移動；本發明設計的上環形連接槽和下環形連接槽的作用是通過上環形連接槽與電線桿上外殼的配合和下環形連接槽與電線桿下外殼的配合使得驅動環在轉動時不會對電線桿下外殼和電線桿上外殼造成影響。

本發明中第一方形缺口中和第二方形缺口中均安裝有一個滑動結構；安裝在第一方形缺口中的滑動結構上安裝有滑動輸入軸；四股電線分別穿過四個滑動結構；第一氣壓管的一端內圓面上周向均勻地開有四個限位槽；第一氣壓管的另一端安裝在電線桿上外殼上側；四個限位塊分別安裝在四個限位槽內；四個限位塊與四個限位槽之間分別安裝有一個第一彈簧；第二氣壓管的一端的外圓面上安裝有卡環；第二氣壓管安裝有卡環的一端位于第一氣壓管開有限位槽一端的內圓面上；卡環與四個限位塊配合；氣罐的一端與第二氣壓管連接；氣罐的另一端安裝有第三氣壓管；第一氣壓馬達與第三氣壓管連接；變速器的一端具有變速器輸入軸；變速器輸入軸與第一氣壓馬達轉軸連接；變速器的另一端具有變速器輸出軸；變速器輸出軸與滑動輸入軸之間通過軟傳動管連接；當中間殼內的高壓氣體通過氣壓管移動到第一氣壓管內時；第一氣壓管內的高壓氣體會移動到第二氣壓管中；第二氣壓管中的高壓氣會移動到氣罐內；當氣罐內的高壓氣達到一定壓力時；氣罐內的高壓氣就會移動到第一氣壓馬達內；使得第一氣壓馬達轉軸轉動；第一氣壓馬達轉軸轉動帶動變速器輸入軸轉動；經過變速器變速使得變速器輸出軸轉動；變速器輸出軸轉動帶動滑動輸入軸轉動；滑動輸入軸轉動帶動滑動輪轉動；滑動輪轉動帶動相應的滑動結構移動；滑動結構移動帶動支撐外殼移動；支撐外殼移動帶動第二氣壓管移動；第二氣壓管移動帶動卡環移動；卡環移動會壓迫四個限位塊向下移動；最后使得卡環脫離第一氣壓管的束縛；本發明中第一彈簧的彈力大于高壓氣在對氣罐充氣時對卡環的壓力；其作用是防止高壓氣在對氣罐充氣時卡環脫離第一氣壓管；從而影響對氣罐的充氣；進而影響支撐外殼的移動。

在人們使用本發明設計的電線桿時；當受到地震或者電線桿下方發生塌方時；環形重塊會向下移動；環形重塊向下移動時會帶動四個固定塊向下移動；四個固定塊向下移動帶動四個限位板向下移動；四個限位板向下移動分別帶動四個固定板沿著第一導槽向下移動；同時四個限位板向下移動會帶動驅動環形殼向下移動；驅動環形殼向下移動帶動中間軸向下移動；中間軸向下移動會帶動壓縮圓柱向下移動；壓縮圓柱向下移動會擠壓位于中間殼內側的氣體；使得中間殼內的氣體壓力不斷增加；當壓縮圓柱向上移動過程中；圓環重塊脫離電線桿下外殼時；中間殼內的氣體壓力值正好達到了壓力出口的極限值；此時中間殼內的高壓氣一部分就會通過壓力管移動到第二氣壓馬達殼內；另一部分移動到第一氣壓管內；移動到第二氣壓馬達殼內的高壓氣體就會使得第二氣壓馬達殼轉動；第二氣壓馬達殼轉動帶動第二齒輪轉動；第二齒輪轉動帶動驅動環轉動；驅動環轉動帶動安裝在環形連接外圓面上的弧形刀片轉動；同時第二齒輪轉動會帶動第五轉軸轉動；第五轉軸轉動帶動第三齒輪轉動；第三齒輪轉動帶動第一齒輪轉動；第一齒輪轉動帶動第二轉軸轉動；第二轉軸轉動帶動位于其兩側的兩個第三轉軸轉動；第三轉軸轉動帶動相對應的第四轉軸轉動；第四轉軸轉動帶動相對應的第一轉軸轉動；第一轉軸轉動帶動相對應的三個第一纏繞輪轉動；三個第一纏繞輪轉動就會使得纏繞在其上的鋼繩纏繞；進而拉動電線桿下外殼、電線桿上外殼、驅動環和弧形刀片向靠近大樹的一側移動；同時第一氣壓管內的高壓氣體會移動到第二氣壓管中；第二氣壓管中的高壓氣會移動到氣罐內；當氣罐內的高壓氣達到一定壓力時；氣罐內的高壓氣就會移動到第一氣壓馬達內；使得第一氣壓馬達轉軸轉動；第一氣壓馬達轉軸轉動帶動變速器輸入軸轉動；經過變速器變速使得變速器輸出軸轉動；變速器輸出軸轉動帶動滑動輸入軸轉動；滑動輸入軸轉動帶動滑動輪轉動；滑動輪轉動帶動相應的滑動結構移動；在電線桿下外殼、電線桿上外殼、驅動環和弧形刀片向靠近大樹的一側移動的過程中；如果遇到比較細的樹枝時；通過轉動中的弧形刀片可以對這些樹枝進行切割；使得大樹與電線桿下外殼、電線桿上外殼和驅動環之間的距離相對較短；進而使得大樹對電線桿下外殼、電線桿上外殼和驅動環的固定更加穩定；當電線桿下外殼、電線桿上外殼、驅動環和弧形刀片向靠近大樹的一側移動的過程中；電線會遇到樹枝；此時電線就會別卡死；而支撐外殼在移動過程中就會移動到卡死的電線附近；從而就可以通過支撐外殼對四股電線進行分離使得被樹枝卡死附近的四股電線之間的間距相對較大；進而防止四股電線纏繞在一起而造成電線短路；影響供電。

附圖說明

圖1是整體部件外觀示意圖。

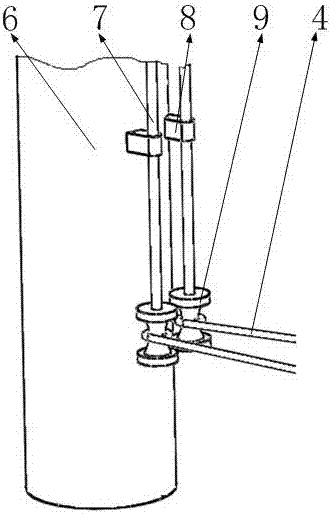

圖2是第一轉軸安裝示意圖。
