本發明屬于陶板幕墻安裝技術領域，具體涉及一種可靠性好的新式陶板幕墻安裝結構。

背景技術：

陶板幕墻以其綠色環保、無輻射，無光污染等被廣泛應用在建筑裝飾中，傳統的陶板幕墻通常采用掛件的方式安裝在龍骨上，但是這種安裝方式需要在陶板背面開槽，這無疑會對陶板幕墻自身的強度帶來一定損傷，進而導致陶板容易破損折斷，可靠性差，成本變相增加。

技術實現要素：

本發明針對上述存在的問題，提供了一種新式陶板幕墻安裝結構，保證了陶板幕墻自身強度的同時，增加了連接固定可靠性。

本發明技術方案的一種新式陶板幕墻安裝結構，包括龍骨、陶板、夾持組件及固定組件，所述夾持組件包括第一夾持板和第二夾持板，第一夾持板和第二夾持板中間部位通過橫板連接，所述第一夾持板、第二夾持板和橫板共同形成上下兩個u型夾持部，用于夾持陶板的端部，所述第二夾持板上下端分別連接安裝板，所述安裝板上設有第一通孔，所述安裝板與固定組件螺紋連接，所述固定組件包括對應于安裝板的兩平行支撐板，所述支撐板上設有對應于第一通孔的第二通孔，所述固定組件遠離夾持組件的一端固定在龍骨上。

本發明的進一步改進在于，所述夾持組件和固定組件均為鑄造一體成型件。

本發明的進一步改進在于，所述夾持組件的上、下安裝板之間的距離大于固定組件兩平行支撐板之間的距離，螺紋連接時兩平行支撐板位于上、下安裝板之間。

本發明的進一步改進在于，所述固定組件背板上、下端對稱設有連接孔。

本發明的有益效果：

本發明的新式陶板幕墻安裝結構，結構簡單、制造成本低、夾持組件通過u型結構夾持連接相鄰陶板幕墻，安裝使用方便，夾持組件另一端通過側立u型結構連接固定組件的平行支撐板，連接強度高，穩定性好，固定組件遠離夾持組件一端通過背板螺紋連接龍骨，能夠將固定組件牢固的固定在龍骨上，不易松動造成幕墻損傷。

附圖說明

圖1為本發明一種新式陶板幕墻安裝結構示意圖；

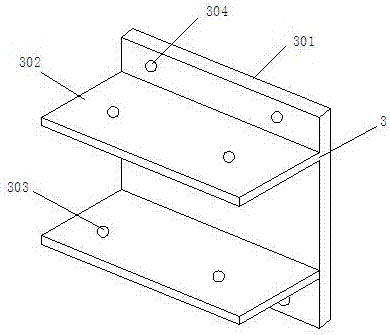

圖2為本發明的固定組件結構示意圖；

圖3為本發明的夾持組件結構示意圖。

其中，1、龍骨，2，陶板，3、固定組件，301、背板，302、平行支撐板，303、第二通孔，304、連接孔，4、夾持組件，401、第一夾持板，402、橫板，403、第二夾持板，404、安裝板，405、第一通孔。

具體實施方式

為了便于本領域技術人員理解本發明，現結合說明書附圖對本發明做進一步的說明。

如圖1、2和3所示，一種新式陶板幕墻安裝結構，包括龍骨1、陶板2、夾持組件4及固定組件3，所述夾持組件4包括第一夾持板401和第二夾持板403，第一夾持板401和第二夾持板403中間部位通過橫板402連接，所述第一夾持板401、第二夾持板403和橫板402共同形成上下兩個u型夾持部，用于夾持陶板2的端部，所述第二夾持板403上下端分別連接安裝板404，所述安裝板404上設有第一通孔405，所述安裝板404與固定組件3螺紋連接，所述固定組件3包括對應于安裝板404的兩平行支撐板302，所述支撐板302上設有對應于第一通孔405的第二通孔303，所述固定組件3遠離夾持組件4的一端固定在龍骨1上。

所述夾持組件4和固定組件3均為鑄造一體成型件，所述夾持組件4的上、下安裝板404之間的距離大于固定組件3上兩平行支撐板302之間的距離，螺紋連接時兩平行支撐板302位于上、下安裝板404之間，所述固定組件背板301上、下端對稱設有連接孔304。

本發明技術方案在上面結合附圖對發明進行了示例性描述，顯然本發明具體實現并不受上述方式的限制，只要采用了本發明的方法構思和技術方案進行的各種非實質性改進，或未經改進將發明的構思和技術方案直接應用于其它場合的，均在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種新式陶板幕墻安裝結構，包括龍骨、陶板、夾持組件及固定組件，所述夾持組件包括第一夾持板和第二夾持板，第一夾持板和第二夾持板中間部位通過橫板連接，所述第二夾持板上下端分別連接安裝板，所述安裝板與固定組件螺紋連接，所述固定組件遠離夾持組件的一端固定在龍骨上。本發明的一種新式陶板幕墻安裝結構，夾持組件的第一夾持板、第二夾持板及橫板形成U型夾持部夾持連接陶板端，夾持組件另一端通過上、下安裝板與固定組件連接，連接強度高，穩定性好，保證了陶板幕墻連接的可靠性。

技術研發人員：余韋
受保護的技術使用者：合肥大源建筑裝飾工程有限公司
技術研發日：2017.08.02
技術公布日：2017.10.13
