本實用新型涉及一種鋼梁與鋼管混凝土柱的連接節點，尤其是涉及一種用于鋼梁與扁鋼管混凝土柱連接的換板式節點，可廣泛應用于多高層鋼結構中H型鋼梁與扁鋼管混凝土柱的剛接連接。

背景技術：

多高層鋼結構中，鋼梁多為H型鋼梁，鋼柱多為矩形鋼管混凝土柱。鋼梁與鋼柱的剛接連接是提供結構整體剛度和抗震性能的最基本的措施。目前常用的連接節點是在鋼柱對應梁翼緣的位置設置橫隔板，鋼梁翼緣的內力通過隔板傳遞給鋼柱，提供一定的剛度和強度保證，從而形成剛接節點。隔板有內隔板與貫通橫隔板兩種，分別對應于箱型柱和冷彎成型高頻焊接矩形鋼管柱兩種構件。

為了方便鋼管柱內混凝土的澆灌，隔板上需要設置灌漿孔和透氣孔，灌漿孔的直徑不宜小于150mm。另外，為了節點域內力傳遞需要，灌漿孔對隔板的削弱不能過大，這限制了鋼柱的截面寬度不能過小，截面寬度一般不小于350～400mm。

在鋼結構住宅中，過大的鋼柱截面會在住宅的各個功能房間的四角出現凸柱陽角，影響室內建筑使用功能。建筑設計希望將結構構件的隱藏在墻體厚度內，比如剪力墻結構。這就要求住宅內采用的鋼構件截面寬度控制在180mm至300mm之間。

國家目前在大力推廣建筑工業化以及住宅產業化，鋼結構是較好的綠色建筑產品，抗震性能極其優越。怎樣將鋼結構用于住宅體系，充分發揮鋼結構產業化的特性，并滿足住宅建筑的功能需求，是一項非常重要且迫切的工作。

因此提出了采用扁鋼管混凝土柱的形式，將鋼箱形柱的短邊尺寸盡量做小，和混凝土剪力墻厚度等同，鋼箱形柱的長邊尺寸則盡量做大，形成扁鋼管混凝土柱，以滿足住宅對鋼結構體系提出的要求。但是，扁鋼管混凝土柱由于截面寬度較小，為了保證順利澆灌內部混凝土，已無法容納橫隔板，因此與鋼梁的連接無法采用橫隔板的形式。

基于以上技術背景，目前的隔板連接節點要求鋼柱截面不能過小，而建筑功能要求鋼柱截面不能過大。

技術實現要素：

為了克服現有隔板式梁柱剛接節點與鋼結構住宅較小鋼柱截面的矛盾，配合扁鋼管混凝土柱住宅結構體系的開發，本實用新型提出了一種用于鋼梁與扁鋼管混凝土柱連接的換板式節點，可廣泛應用于多高層鋼結構中H型鋼梁與扁鋼管混凝土柱的剛接連接，能滿足梁柱剛接節點的傳力需求，構造簡單、傳力明確、加工方便快捷、灌注混凝土容易。

本實用新型采用的技術方案是：

本實用新型是先將扁鋼管經牛腿和鋼梁連接，扁鋼管的長邊與牛腿、鋼梁的軸線平行，在與牛腿連接的扁鋼管兩側的長邊側面均開有用于嵌入側板的凹槽，凹槽的面積大小與嵌入的側板面積大小吻合，側板一部分嵌入凹槽中并使側板外側面和扁鋼管長邊側在同一平面，側板另一部分通過牛腿側板焊縫與牛腿側面焊接側板上端高于鋼梁的上翼緣，側板下端低于鋼梁的下翼緣。

所述的牛腿一端與扁鋼管短邊所在的端面焊接，牛腿夾在扁鋼管兩側的兩個側板中間，牛腿側板焊縫設置在牛腿翼緣處。

所述的牛腿的另一端連接在鋼梁端面上，牛腿的翼緣與鋼梁的翼緣通過對接焊縫連接，牛腿的腹板與鋼梁的腹板之間通過連接板和高強螺栓連接。

所述的扁鋼管內部灌注混凝土形成鋼管混凝土柱，扁鋼管的長邊與短邊比值為1～5。

所述的鋼梁與牛腿均為H型鋼。

本實用新型的有益效果體現在：

本實用新型的換板式節點構造加工簡單，與普通的箱形柱比較，不用組裝內隔板，不需要電渣焊，降低了加工制作難度。

本實用新型能保證節點和節點域的剛度和強度，防止側板在受壓翼緣傳遞的壓力作用下產生局部鼓曲變形。

本實用新型可廣泛應用于鋼結構住宅、公寓等居住建筑中截面寬度較小的扁鋼管混凝土柱與鋼梁的連接節點中。

附圖說明

圖1是本實用新型的平面圖。

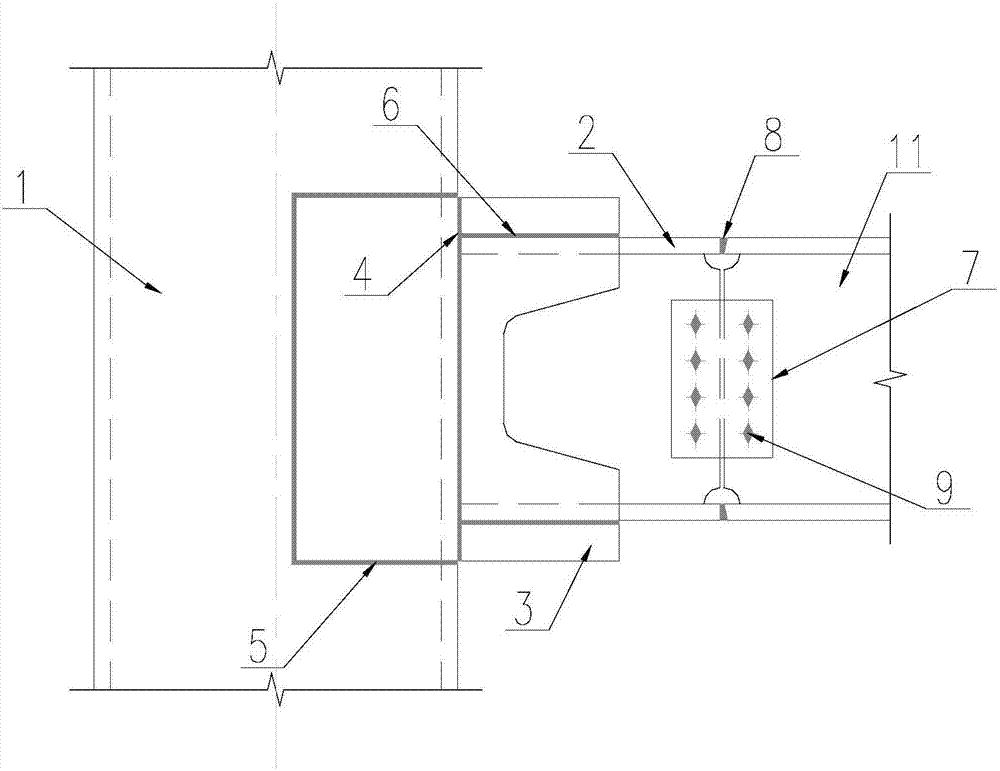

圖2是本實用新型的立面圖。

圖中：1、扁鋼管，2、牛腿，3、側板，4、側板牛腿翼緣焊縫，5、側板扁鋼管焊縫，6、牛腿側板焊縫，7、連接板，8、對接焊縫，9、高強螺栓，10、灌澆混凝土，11、鋼梁。

具體實施方式

下面結合附圖及具體實施例對本實用新型作進一步詳細說明。

如圖1和圖2所示，扁鋼管1經牛腿2和鋼梁11連接，鋼梁11與牛腿2均為H型鋼，扁鋼管1的長邊與牛腿2、鋼梁11的軸線平行，在與牛腿2連接的扁鋼管1兩側的長邊側面均開有用于嵌入側板3的凹槽，凹槽的面積大小與嵌入的側板3面積大小吻合，側板3一部分嵌入凹槽中并使側板3外側面和扁鋼管1長邊側在同一平面并通過側板扁鋼管焊縫5連接，側板3另一部分通過牛腿側板焊縫6與牛腿2側面焊接，凹槽沿豎向的槽長擴大至大于鋼梁11上下翼緣之間的梁高，使得側板3上端高于鋼梁11的上翼緣，側板3下端低于鋼梁11的下翼緣。

如圖1和圖2所示，牛腿2一端通過側板牛腿翼緣焊縫4與扁鋼管1短邊所在的端面焊接，牛腿2夾在扁鋼管1兩側的兩個側板3中間，牛腿側板焊縫6設置在牛腿2翼緣處，使得牛腿2翼緣與側板3側面之間通過牛腿側板焊縫6連接。

如圖1和圖2所示，牛腿2的另一端連接在鋼梁11端面上，牛腿2的翼緣與鋼梁11的翼緣通過對接焊縫8連接，牛腿2的腹板與鋼梁11的腹板之間通過連接板7和高強螺栓9連接。

本實用新型的工作原理如下：

本實用新型中鋼梁端部傳遞的彎矩表現為上下翼緣的軸力，該軸力先經過牛腿再通過兩側焊縫傳遞到側板，側板通過焊縫傳遞到扁鋼管混凝土柱，保證節點和節點域的剛度和強度。

鋼梁端部傳遞的剪力通過鋼梁腹板與牛腿腹板之間的連接板的高強度連接傳遞，進行抗剪。

本實用新型的扁鋼管混凝土柱內沒有隔板，混凝土的澆灌非常順利，不受任何影響。

本說明書實施例所述的內容僅僅是對實用新型構思的實現形式的列舉，本實用新型的保護范圍不應當被視為僅限于實施例所陳述的具體形式，本實用新型的保護范圍也及于本領域技術人員根據本實用新型構思所能夠想到的等同技術手段。
