本實用新型涉及涼亭技術領域，具體涉及一種雨水收集式儲水涼亭。

背景技術：

涼亭是傳統的單體建筑之一，建筑在路旁供行人休息的小亭。因?yàn)樵煨洼p巧，選材不拘，布設靈活而被廣泛應用在園林建筑之中。雨水最終會從涼亭頂蓋的低端邊沿流下，由于這時涼亭頂蓋的低端邊沿對遇水匯集流下，使得下雨時水流較大，容易將此時進出涼亭的人淋濕。通常這些雨水直接流入地面白白浪費。而且由于涼亭頂蓋邊沿對雨水匯集后流下，容易將涼亭頂蓋邊沿下部的地面沖壞。

技術實現要素：

針對以上問題，本實用新型提供一種可以對雨水進行收集，同時可以將雨水保存起來的雨水收集式儲水涼亭。

本實用新型解決其技術問題所采用的技術方案是：該雨水收集式儲水涼亭包括涼亭蓋，支撐涼亭蓋的立柱，放置在涼亭蓋下部地面上的座椅；所述立柱使用圓管制作，所述立柱的圓管內部裝配有進水管，所述涼亭蓋下部邊緣裝配有接水槽，所述接水槽通過管路與所述進水管上部相連，所述座椅下部設計有儲水箱，所述進水管的下部通過管路與所述儲水箱的上部相連通。

作為優選，所述涼亭蓋設計有四邊，所述涼亭蓋的四邊下部均裝配有所述接水槽，所述涼亭蓋的四邊下部的四個接水槽連接為一體，所述接水槽中間高兩邊低，兩個接水槽相連接位置通過管道與所述進水管相連通。

作為優選，每個所述立柱內的進水管連接一個獨立的儲水箱。

作為優選，所述儲水箱下部設計有出水管。

作為優選，所述進水管的下部設計有傾斜向下伸出所述立柱的除雜管，所述進水管內的除雜管連接位置設計有傾斜向下的過濾網，所述過濾網與所述除雜管傾斜方向一致。

本實用新型的有益效果在于：本雨水收集式儲水涼亭與普通涼亭一樣使用。在下雨時， 通過涼亭蓋將雨水落入所述涼亭蓋下部邊緣裝配的接水槽內，然后通過連接管進入所述立柱的進水管中，進一步在重力的作用下，最終進水管中的水進入所述座椅下的儲水箱中儲存起來。這樣涼亭蓋上的雨水就不會落到地面上，這樣可以防止涼亭蓋下部的地面被雨水砸壞，而且人們?cè)谙掠陼r(shí)進出涼亭時也不會被涼亭邊緣落下的雨水淋濕。儲水箱放置在所述座椅的下部，結構緊湊不占用額外空間。

附圖說明

圖1是雨水收集式儲水涼亭正面方向的結構示意圖。

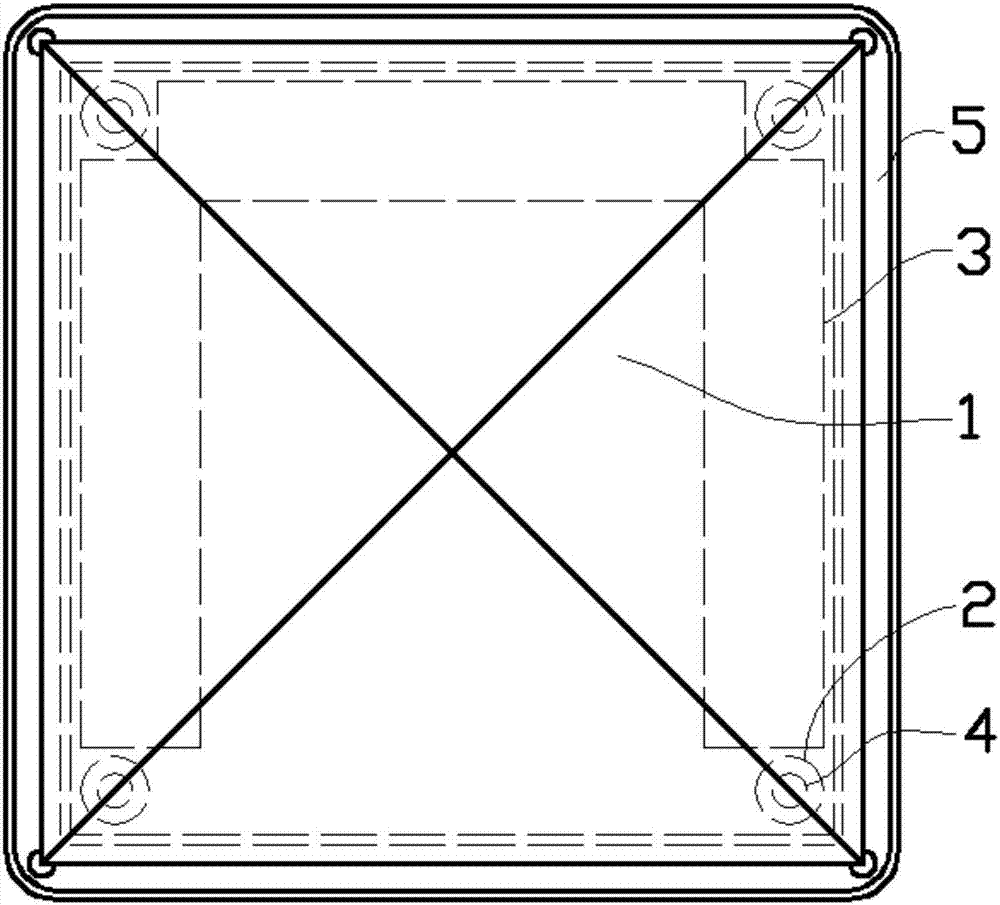

圖2是雨水收集式儲水涼亭俯視方向的結構示意圖。

具體實施方式

下面結合實施例對本實用新型進一步說明：

如圖1和圖2中實施例所示，該雨水收集式儲水涼亭包括涼亭蓋1，支撐涼亭蓋1的立柱2，放置在涼亭蓋1下部地面上的座椅3；所述立柱2使用圓管制作，所述立柱2的圓管內部裝配有進水管4，所述涼亭蓋1下部邊緣裝配有接水槽5，所述接水槽5通過管路與所述進水管4上部相連，所述座椅3下部設計有儲水箱6，所述進水管的下部通過管路與所述儲水箱6的上部相連通。

本雨水收集式儲水涼亭與普通涼亭一樣使用。在下雨時， 通過涼亭蓋1將雨水落入所述涼亭蓋1下部邊緣裝配的接水槽5內，然后通過連接管進入所述立柱的進水管4中，進一步在重力的作用下，最終進水管4中的水進入所述座椅3下的儲水箱6中儲存起來。這樣涼亭蓋1上的雨水就不會落到地面上，這樣可以防止涼亭蓋1下部的地面被雨水砸壞，而且人們?cè)谙掠陼r(shí)進出涼亭時也不會被涼亭邊緣落下的雨水淋濕。儲水箱6放置在所述座椅3的下部，結構緊湊不占用額外空間。儲存起來的雨水可以方便人們?cè)跊]有水時使用，節約水資源，提高水資源的利用率。

在具體設計時，如圖1和圖2所示，所述涼亭蓋1設計有四邊，所述涼亭蓋1的四邊下部均裝配有所述接水槽5，所述涼亭蓋1的四邊下部的四個接水槽5連接為一體，所述接水槽5中間高兩邊低，兩個接水槽5相連接位置通過管道與所述進水管4相連通。四個接水槽5連接為一體，使得涼亭蓋1上落下的雨水全部被接住。而且當四個接水槽5連接為一體時，與涼亭蓋1或者立柱2固定時更加的方便。所述接水槽5中間高兩邊低的結構使得雨水可以快速的流入接水管中，這樣在雨量較大時也可以順利使用。

在具體設計時，每個所述立柱2內的進水管4可以連接一個獨立的儲水箱6。這樣即使有一個儲水箱6損壞也不影響其它儲水箱6的使用。如圖1所示，所述儲水箱6下部設計有出水管61。所述出水管61方便將所述儲水箱6中儲存的雨水放出。

在具體設計時，如圖1和圖2所示，所述進水管4的下部設計有傾斜向下伸出所述立柱2的除雜管41，所述進水管4內的除雜管41連接位置設計有傾斜向下的過濾網42，所述過濾網42與所述除雜管41傾斜方向一致。這樣當雨水裹挾樹枝、樹葉、大顆粒固體物質等雜質通過所述進水管4向下落時，雜質會被所述過濾網42阻隔，由于過濾網42向除雜管41方向傾斜，雜質直接從所述除雜管41沖出。這種設計可以方便的將雨水中的雜質去除，同時當所述儲水箱6中遇水裝滿時，多余的雨水可以從所述除雜管41流出。

以上所述僅為本實用新型的較佳方式，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
