本實用新型涉及一種老區改造中穿過空洞的樁基，更具體的說，它涉及一種穿過空洞的樁基結構。

背景技術：

隨住房需求逐漸增大的情況下，很多老區均需要重新建造，在原有的地基上打樁作為新建筑的建筑基礎。但是在一些老區建筑中，其地下的地質結構復雜，有些地方存在四通發達的空洞。

在原有的地基上直接打樁孔，鋼筋籠下到樁孔，樁孔貫穿空洞設置，樁孔與空洞貫通，空洞在樁孔的側壁形成空洞開口。在鋼筋籠內部澆筑混凝土?xí)r，混凝土?xí)匿摻罨\側壁流出，從空洞開口處流到空洞中，大量的混凝土在澆筑過程中從空洞中流失，造成混凝土的浪費。

技術實現要素：

本實用新型的目的在于提供一種穿過空洞的樁基結構，在打入樁孔的鋼筋籠上焊接鋼套筒，鋼套筒的位置擋住混凝土流失的位置，減少混凝土流入空洞中。

本實用新型的上述目的是通過以下技術方案得以實現的：一種穿過空洞的樁基結構，用于帶有空洞的樁孔，包括打入樁孔的鋼筋籠，鋼筋籠的外部罩設有擋住空洞開口的鋼套筒，鋼套筒包括與樁孔內徑適配、導向鋼筋籠下入樁孔的導向部，還包括箍設在鋼筋籠外壁的固定部，導向部和固定部之間設有擋板，擋板的高度大于空洞沿鋼套筒長度方向的直徑。

采用以上技術方案，在打樁孔時，樁孔穿過空洞，樁孔與空洞貫通。在該樁孔內下放鋼筋籠時，鋼筋籠的外側固定鋼套筒，鋼套筒的位置設置在能夠遮擋住空洞的開口處。在樁孔內下放鋼筋籠時，鋼筋籠在導向部的作用下沿樁孔下滑，在下滑過程中不會發生晃動。如果鋼套筒上下開口相同，在放入樁孔時，整個鋼套筒的外側壁與樁孔內壁接觸摩擦，阻力增大。如果鋼套筒緊貼在鋼筋籠的外壁上，在放入樁孔時，需要另外增加導向機構，避免鋼筋籠歪斜。

此外，在鋼筋籠內部澆筑混凝土?xí)r，混凝土從鋼筋籠內流出與樁孔粘合。如果將鋼筋籠的外壁整個都設置鋼套筒，混凝土和樁孔之間的粘合力不強。因此，鋼套筒遮擋住空洞開口，可以保證鋼筋籠其它部位與樁孔之間的粘合力。

本實用新型中鋼套筒既可以遮擋空洞開口避免較多的混凝土從空洞處流失，又可以作為導向機構，避免在樁孔中放鋼筋籠時，鋼筋籠發生晃動。

本實用新型進一步設置為，導向部通過固定件與鋼筋籠固定。

采用以上技術方案，導向部通過固定件與鋼筋籠固定，進一步增加鋼套筒與鋼筋籠之間的連接穩固性。

本實用新型進一步設置為，鋼套筒的內壁設置若干加強筋，加強筋與鋼套筒的上下端面平行。

采用以上技術方案，鋼套筒內壁設置加強筋，進一步增加鋼套筒的強度。

本實用新型進一步設置為，鋼套筒外壁開設有若干通氣槽，通氣槽沿鋼套筒的固定部和導向部的連線方向設置。

采用以上技術方案，鋼筋籠在下放到樁孔中時，樁孔內部的氣體上升從樁孔開口處逸出，在鋼套筒外壁設置通氣槽，增加樁孔上下部分之間的空氣交換。

本實用新型進一步設置為，鋼筋籠上端設置若干高出鋼筋籠的鋼筋頭，鋼筋頭遠離鋼筋籠的一端抵設在樁孔內壁。

進一步地，鋼筋頭沿鋼筋籠的周向方向均勻排布。

采用以上技術方案，在鋼筋籠的上端部增加鋼筋頭，鋼筋頭另一端抵設在樁孔的內壁。在樁孔內放置鋼筋籠時，鋼筋頭與鋼套筒上的導向部相同起導向作用，避免鋼筋籠晃動。

綜上所述，本實用新型具有以下有益效果：在鋼筋籠的外壁罩設鋼套筒，鋼套筒剛好遮擋住空洞的開口。鋼套筒上還設有導向部，減少鋼筋籠下放到樁孔內發生晃動，固定更加牢固。

附圖說明

圖1為穿過空洞的樁基結構；

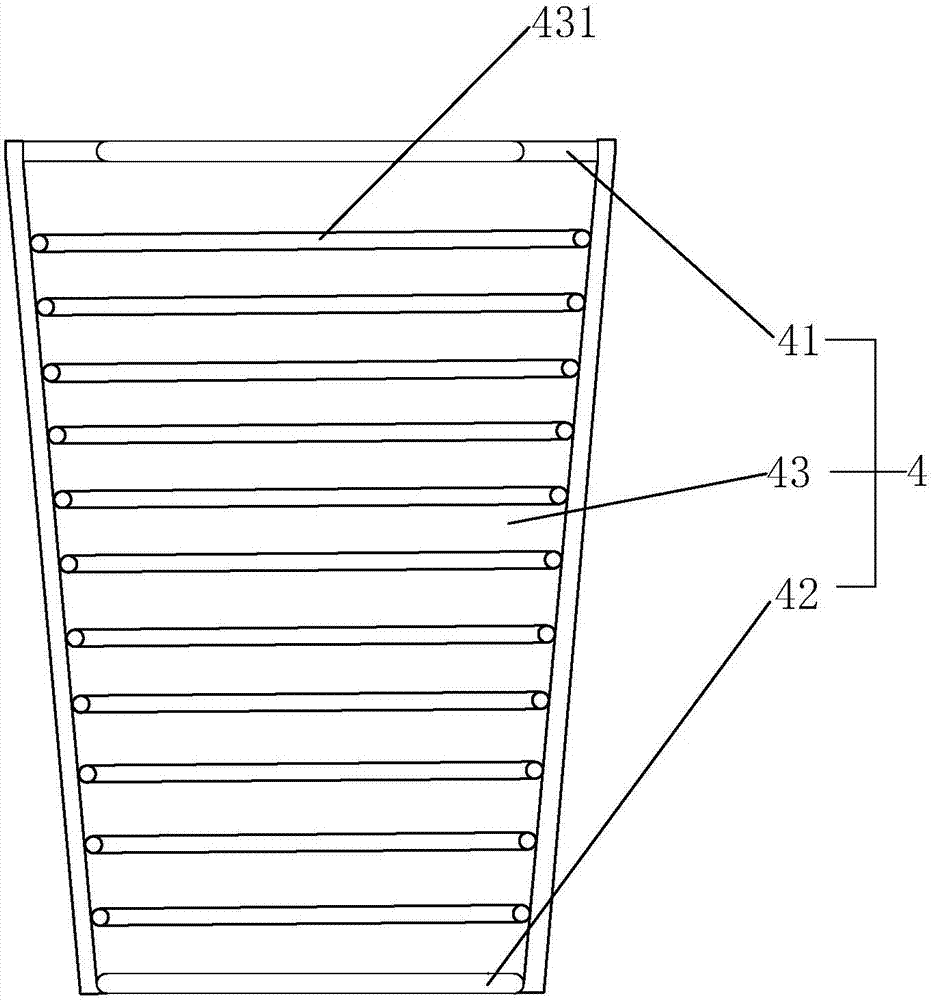

圖2為鋼套筒內部的加強筋結構。

圖中，1、樁孔；2、空洞；21、空洞開口；3、鋼筋籠；31、縱筋；32、支撐筋；33、螺旋筋；34、加勁筋；35、鋼筋頭；36、樁尖；4、鋼套筒；41、導向部；42、固定部；43、擋板；431、加強筋；432、通氣槽。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

一種穿過空洞的樁基結構，如圖1所示，用于老區翻新的地基樁孔1，在原有的地基上打樁孔1，樁孔1穿過空洞2。空洞2與樁孔1貫通，空洞2在樁孔1的側壁形成空洞2開口。穿過空洞2的樁基結構包括鋼筋籠3，鋼筋籠3內部澆筑有混凝土，鋼筋籠3外部罩設有鋼套筒4。鋼筋籠3打入樁孔1中，鋼套筒4遮擋空洞開口21。

鋼筋籠3包括樁身和樁頭，樁身由若干縱筋31組成，若干縱筋31內部沿縱筋31的長度方向順次設置若干支撐筋32，若干縱筋31外部箍設有若干螺旋筋33，螺旋筋33自鋼筋籠3上端延伸至鋼筋籠3下端。在螺旋筋33的外側箍設有若干環狀的加勁筋34，加勁筋34之間的間距相同。位于樁身最上部的加勁筋34外側焊接有若干鋼筋頭35，鋼筋頭35在加勁筋34的周向方向均勻排布，自加勁筋34起沿加勁筋34的徑向方向背離加勁筋34延伸。鋼筋頭35的長度與實際使用時鋼筋籠3和樁孔1的距離相同。

鋼筋籠3的樁頭與樁身一體成型，縱筋31繼續延伸、并且內收形成倒錐形的樁尖36，螺旋筋33同樣延伸，并且箍設在樁尖36的外側。樁尖36與樁身同軸設置。鋼筋籠3內縱筋31、螺旋筋33以及加勁筋34之間的交點均使用焊接加強。

鋼筋籠3的外側套設有鋼套筒4，鋼套筒4為倒置的中空凸臺形狀。鋼套筒4包括導向部41、固定部42和擋板43。鋼套筒4的導向部41設置在鋼套筒4的上端部，導向部41抵設在樁孔1的內壁，與鋼筋籠3之間使用固定件焊接。鋼套筒4自上端部起向下延伸至固定部42，鋼套筒4的固定部42箍設在鋼筋籠3的外部并且與鋼筋籠3焊接固定。擋板43焊接設置在導向部41和固定部42之間，擋板43的高度略大于實際地形中空洞開口21沿樁孔1長度方向的直徑。如圖2所示，擋板43的內壁設有若干加強筋431，加強筋431與鋼套筒4的上下端面平行，在鋼套筒4內均勻排布并且焊接在鋼套筒4內壁。結合圖1，鋼套筒4的外壁開設若干通氣槽432，通氣槽432沿鋼套筒4的外壁自上而下的方向設置。

使用時，

在老區改造的原有基礎樁上打樁孔1，使用探測器勘測地形，預測地下空洞2的位置，依據空洞2的位置預估鋼套筒4的位置。

確定好鋼套筒4的位置之后，在鋼筋籠3外側焊接鋼套筒4，確保鋼套筒4可以擋住空洞開口21。鋼套筒4上端部的外徑與樁孔1的內徑相同，下鋼筋籠3時，鋼筋籠3上端沿著樁孔1的內壁下滑，作為導向部件，確保鋼筋籠3垂直下到樁孔1內。

在下鋼筋籠3的過程中，樁孔1內的氣體向上逸出。一部分氣體通過鋼筋籠3內部的間隙向上流動，另一部分氣體通過鋼套筒4的通氣槽432向上流動。

在鋼筋籠3內部澆筑混凝土?xí)r，鋼筋籠3與樁孔1之間填充滿混凝土，確保鋼筋籠3和樁孔1之間的連接穩固定。鋼筋籠3和鋼套筒4之間填充滿混凝土，由于鋼套筒4的遮擋，該部分混凝土不會向空洞2處流?；炷翝仓瓿芍?，待混凝土凝固，打入樁孔1的樁基結構完成。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
