本實用新型涉及一種采光頂，更具體地說，它涉及一種節能采光頂。

背景技術：

現在有許多建筑物習慣于在公共空間設置采光頂，以解決室內采光的問題。隨著節能環保意識的加強，節能采光頂也成為了行內發展的熱點內容。通過設于外表面的太陽能電池板獲取綠色能源并運用于建筑本身的照明和溫控等，不僅能加強室內的采光，提高建筑的舒適性，還能節約能源。

公告號為CN203546999U的中國實用新型公開了一種新型的具有紅外線屏蔽功能的透明玻璃采光頂，第一鋼化玻璃的下表面設置有第一紅外線屏蔽隔熱透明膜，第二鋼化玻璃的下表面設置有第二紅外線屏蔽隔熱透明膜，第二鋼化玻璃的下部設置有夾層，第二鋼化玻璃和夾層之間設置有間隔框架，間隔框架分別與第二鋼化玻璃和夾層通過內層密封膠粘接形成第二中空玻璃空氣間隔層。它使采光頂更節能、更舒適、更符合人性化需求，對提高建筑的節能性，降低建筑使用能耗，從而使建筑更有人性化具有實用和示范意義。

但是，在使用的過程中，采光頂的外表面由于暴露在室外，容易堆積有灰塵，影響采光頂的采光效果。而如果要對灰塵進行清理需要由清潔工到采光頂上進行清理，非常不方便。

技術實現要素：

本實用新型的目的是提供一種節能采光頂，具有方便清掃采光板外表面灰塵的優點。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種節能采光頂，包括立柱、橫梁和采光板，所述立柱一端固定且垂直于地面，所述橫梁兩端固定連接于立柱，其特征是：所述橫梁的橫截面為口形，所述橫梁中空形成空腔，所述橫梁的頂部設有導槽，所述采光板的底部側邊固定連接于橫梁頂部，所述導槽滑動連接有滑塊，所述滑塊頂部固定連接有掃柄，所述掃柄固定連接有棉刷，所述棉刷抵接于采光板。

通過采用上述技術方案，采光板固定連接于橫梁頂部，為采光板提供支撐點，起到了橫梁的支撐作用；當采光板外表面堆積了較多灰塵時，使滑塊在導槽上滑動，這時抵接于采光板的棉刷將對采光板上的灰塵進行清掃，使對采光板上堆積的灰塵的清理更方便。

優選的，所述導槽頂部向內有收口，所述收口抵接于滑塊頂部。

通過采用上述技術方案，導槽頂部的收口抵接于滑塊頂部，減少了滑塊從導槽上方掉出的情況。

優選的，所述采光板通過結構膠粘接于收口頂部。

通過采用上述技術方案，結構膠使采光板固定在導槽的收口頂部，并且結構膠能隔絕室內與室外，減少雨水從采光板與橫梁的縫隙中滲進室內的情況。

優選的，所述滑塊底部嵌有滾珠，所述滾珠抵接于導槽底部。

通過采用上述技術方案，優選滑塊底部與導槽底部之間的摩擦力為滾動摩擦力，使滑塊底部與導槽底部之間的摩擦力更小，使滑塊在導槽上的滑動更順暢。

優選的，所述滑塊由傳送鏈驅動，所述傳送鏈兩端分別轉動連接于滑塊兩端，所述傳送鏈繞過橫梁端部并穿過空腔，所述傳送鏈由固定連接于橫梁兩個端部的齒輪驅動，所述齒輪由電機驅動。

通過采用上述技術方案，由電機驅動齒輪，齒輪驅動傳送鏈，傳送鏈驅動滑塊，方便了滑塊在導槽上的滑動。

優選的，所述位于橫梁兩端的齒輪之間的距離使傳送鏈張緊。

通過采用上述技術方案，兩個齒輪之間的距離使傳送鏈張緊，減少因傳送鏈過于松弛而導致傳送鏈在驅動滑塊的時候傳送鏈與橫梁產生摩擦和振動的情況并增大傳送鏈與齒輪的嚙合包角。

優選的，所述導槽端部兩側固定有擋塊，所述擋塊與滑塊兩側抵接配合。

通過采用上述技術方案，擋塊在導槽端部抵擋住滑塊，減少滑塊從導槽兩端滑出的情況。

優選的，所述橫梁兩端與立柱抵接的部分通過連接片固定，所述橫梁兩端與立柱所成直角所對的斜邊固定連接有連接條。

通過采用上述技術方案，連接片使橫梁固定在立柱頂端，連接條使橫梁和立柱之間形成一個三角形，使橫梁和立柱之間的結構更穩定。

綜上所述，本實用新型具有以下有益效果：當采光板外表面堆積了較多灰塵而影響了節能采光頂的采光效果時，啟動電機，電機驅動齒輪轉動，帶動傳送鏈，傳送鏈兩端鉸接的滑塊也在傳送鏈的驅動下在導槽中滑動，與采光板抵接的棉刷將會對采光板外表面的灰塵進行清理，使對節能采光頂外表面的灰塵的清理更方便。

附圖說明

圖1是本實施例的結構示意圖；

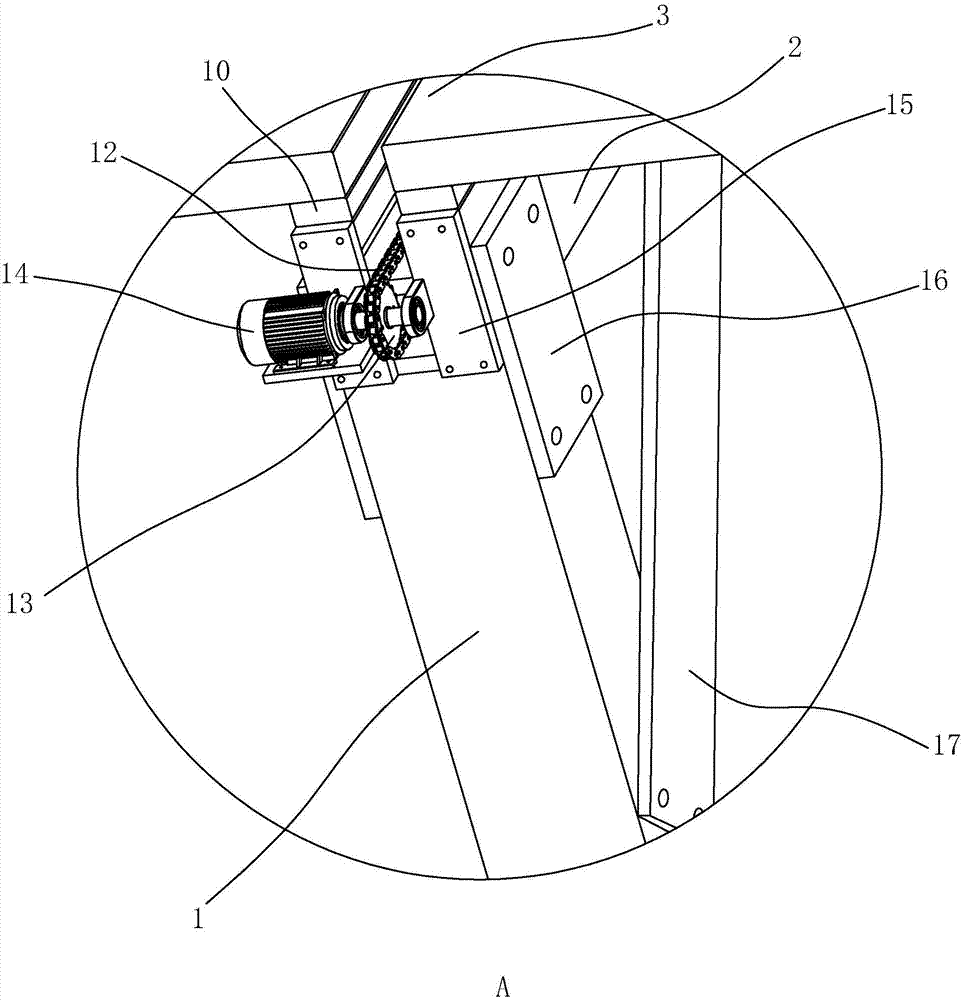

圖2是圖1中A部分的放大圖；

圖3是本實施例中橫梁與滑塊、采光板的關系示意圖；

圖4是本實施例中滑塊與傳送鏈的關系示意圖。

附圖標記：1、立柱；2、橫梁；3、采光板；4、空腔；5、導槽；6、滑塊；7、掃柄；8、棉刷；9、收口；10、結構膠；11、滾珠；12、傳送鏈；13、齒輪；14、電機；15、擋塊；16、連接片；17、連接條。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例：一種節能采光頂，如圖1-圖3所示，包括立柱1和橫梁2，立柱1垂直固定于地面，立柱1頂端固定連接有橫梁2，橫梁2抵接于立柱1的部分通過連接片16螺栓固定，橫梁2與立柱1所成直角所對的斜邊用連接條17螺栓固定，使橫梁2兩端固定在立柱1頂端并使橫梁2與立柱1的結構更穩定。

橫梁2的橫截面為口形且橫梁2內中空形成空腔4，橫梁2頂部兩側向上凸出形成凹形的導槽5，導槽5頂端向內有收口9，導槽5兩側的收口9分別通過結構膠10粘接有采光板3的側邊，結構膠10使采光板3固定在橫梁2上且結構膠10能減少雨水從橫梁2和采光板3之間的縫隙滲進室內的情況；導槽5端部兩側固定有擋塊15，導槽5內滑動連接有滑塊6，收口9能減少滑塊6從導槽5頂部掉出的情況，擋塊15能減少滑塊6從導槽5兩端滑出導槽5的情況；滑塊6頂部安裝有掃柄7，掃柄7垂直于導槽5且平行于采光板3，掃柄7底部固定有棉刷8，棉刷8抵接于采光板3，棉刷8在采光板3上移動時能掃除堆積在采光板3上的灰塵。

滑塊6底部嵌有滾珠11，滾珠11抵接于導槽5底部，滾珠11優選滑塊6與導槽5之間的滑動摩擦力為滾動摩擦力，使滑塊6與導槽5之間的摩擦力更小，使滑塊6在導槽5上的滑動更順暢；滑塊6在滑動方向兩端固定有傳送鏈12，滑塊6與傳送鏈12的關系如圖4所示，傳送鏈12從導槽5兩端穿出后繞回穿過空腔4，橫梁2兩端轉動有齒輪13，齒輪13嚙合配合于傳送鏈12，兩個齒輪12之間的距離剛好使傳送鏈12張緊，以減少因傳送鏈12過于松弛而導致傳送鏈12在驅動滑塊6的時候傳送鏈12與橫梁2產生摩擦和振動的情況并增大傳送鏈12與齒輪13的嚙合包角；其中一個齒輪13由安裝在橫梁2端部的電機14驅動。

具體使用過程：當采光板3外表面堆積了較多灰塵而影響了節能采光頂的采光效果時，啟動電機14，電機14驅動齒輪13轉動，帶動傳送鏈12，傳送鏈12兩端鉸接的滑塊6也在傳送鏈12的驅動下在導槽5中滑動，與采光板3抵接的棉刷8將會對采光板3外表面的灰塵進行清理，使對節能采光頂外表面的灰塵的清理更方便。
