本實用新型涉及鑄管涂襯技術領域。

背景技術：

在目前生產流水線中，涂襯機使用的DN1800-DN2600承口涂襯端堵工裝為組裝的工裝，在生產過程中，大口徑管型承口端堵重量大，改用橡膠與薄鋼板的復合材料作為承口端堵，但由于面積大，與承口直管段端面的密封性差，縫隙大，且暫時沒有成型的承口充氣膠帶，承口端堵密封差導致涂襯過程中水泥砂漿甩出，造成承口端水泥面成型差，嚴重影響內襯質量，后續還需要工人進行修補，無形中增加了工人的勞動強度，浪費工作時間；同時單一管型鑄管涂襯過線都需要制作各自工裝，工裝的制造費用較高造成成本的積壓浪費。

技術實現要素：

本實用新型要解決的技術問題是針對上述現有技術的不足，提供一種涂襯用承口端堵加固工裝，結構簡單，使用方便，成本低廉，對承口端堵進行加固，在涂襯的離心過程中避免水泥砂漿甩出，保證承口端水泥面成型質量，減少后續工人的修補和工作時間，減輕勞動強度，增加工作效率，降低生產成本。

為解決上述技術問題，本實用新型所采取的技術方案是：一種涂襯用承口端堵加固工裝，包括卡板、調整管和墊板；調整管內部設置有絲杠，其一端固定連接有卡板，另一端固定連接有墊板；卡板為U型，其U型空腔的寬度不小于承口外端邊緣的厚度。

作為優選，所述墊板的形狀為方形、圓形或橢圓形。

作為優選，所述墊板和卡板均采用鋼板制成。

作為優選，所述墊板下部設置有橡膠墊。

作為優選，所述卡板的U型底部設置有倒角。

作為優選，所述該工裝的材質為鋼質或鐵質。

作為優選，所述絲杠與卡板、絲杠與墊板固定連接的方式為焊接。

采用上述技術方案所產生的有益效果在于：本實用新型結構簡單，使用方便，成本低廉，通過調整加固工裝的絲扣來對承口端堵進行尺寸定位從而對承口端堵進行加固，能夠滿足DN1800～DN2600管型的涂襯過線要求，在涂襯的離心過程中避免水泥砂漿甩出，保證承口端水泥面成型質量，減少后續工人的修補和工作時間，減輕勞動強度，增加工作效率，降低生產成本。

附圖說明

圖1是本實用新型的結構示意圖；

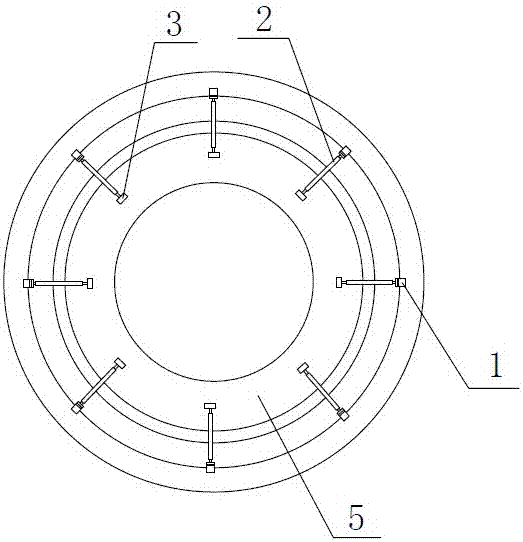

圖2是本實用新型使用狀態示意圖；

圖中：1、卡板；2、調整管；3、墊板；4、絲杠，5、承口端堵。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

實施例1

一種涂襯用承口端堵加固工裝，包括卡板1、調整管2和墊板3；調整管（2）內部設置有絲杠4，其一端焊接有卡板1，另一端焊接有墊板3，墊板3采用鋼板制成，其形狀為方形，下部設置有橡膠墊；卡板1為U型，其U型空腔的寬度不小于承口外端邊緣的厚度，底部設置有倒角。

使用時，首先根據DN1800～DN2600管型承口尺寸情況，在承口端堵5上平均分布2個及以上的該加固工裝，根據承口涂襯工裝的外形尺寸及承口斷面到承口直線管段端面的距離，在保證承口端堵5與直管段端面緊密接觸的基礎上，通過調整加固工裝的絲杠4來對承口端堵5進行定位和加固，保證在涂襯的離心過程中，沒有水泥砂漿甩出。

該加固工裝通過調整絲杠來調整不同規格承口端面與承口端堵5的距離，可以適應不同規格的承口端堵5的加固，墊板3下面設置有橡膠墊，加大摩擦力，防止加固工裝松動變位；整個加固工裝采用鋼質，用以保證機械強度，更好的對承口端堵進行加固，保證涂襯后承口端水泥面成型質量。

總之，本實用新型結構簡單，使用方便，成本低廉，通過調整加固工裝的絲扣來對承口端堵進行尺寸定位從而對承口端堵進行加固，能夠滿足DN1800～DN2600管型的涂襯過線要求，在涂襯的離心過程中避免水泥砂漿甩出，保證承口端水泥面成型質量，減少后續工人的修補和工作時間，減輕勞動強度，增加工作效率，降低生產成本。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本實用新型，對本實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本領域技術人員根據本實用新型的原理設計出其他結構的產品，均屬于本實用新型的保護范圍，本實用新型將不會被限制于本文所示的實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
