本實用新型涉及光纖傳導領域，具體而言涉及一種可透光的光纖磚。

背景技術：

現代建筑通常采用不透光的材料如混凝土等建造房屋，屋內采用只能依靠窗戶或者光照設施，部分房屋由于設計問題，窗戶位于采光困難的一側，或是無法設計窗戶，尤其是高樓大廈越來越多，樓與樓之間相互遮擋光線已經成為了常態。

因此，如何能夠使墻體在實現其原有功能的基礎上增加采光功能，是本領域技術人員急需解決的問題。

技術實現要素：

本實用新型提出一種可透光的光纖磚，該光纖磚可以實現磚體兩側光線的互通，增加較暗一側的光亮度，同時，可以將透光部件的端部在光纖磚的磚體表面以一定的規律排列，形成圖案，增加磚體美觀性。

為達成上述目的，本實用新型提出一種可透光的光纖磚，所述光纖磚包括磚體和復數個透光部件；

所述磚體不與其他磚體相鄰的兩個側面分別被定義成第一側面和第二側面；

所述復數個透光部件分布設置在所述磚體內，每個透光部件的一端位于第一側面，另一端位于第二側面。

進一步的實施例中，所述復數個透光部件互相平行。

進一步的實施例中，所述透光部件采用光導纖維絲。

進一步的實施例中，所述光導纖維絲采用塑料光纖、玻璃光纖、石英光纖中的任意一種。

進一步的實施例中，所述光纖纖維絲的截面直徑為30um-3000um。

進一步的實施例中，所述磚體采用混凝土、金屬、塑料中的任意一種。

進一步的實施例中，所述磚體的形狀采用長方形、六邊形、圓柱形中的任意一種

由以上本實用新型的技術方案，與現有相比，其顯著的有益效果在于：

1、實現磚體兩側光線互通，增加較暗一側的光亮度。

2、透光的光線在光纖磚的磚體表面形成一定的形狀，增加磚體美觀性。

應當理解，前述構思以及在下面更加詳細地描述的額外構思的所有組合只要在這樣的構思不相互矛盾的情況下都可以被視為本公開的實用新型主題的一部分。另外，所要求保護的主題的所有組合都被視為本公開的實用新型主題的一部分。

結合附圖從下面的描述中可以更加全面地理解本實用新型教導的前述和其他方面、實施例和特征。本實用新型的其他附加方面例如示例性實施方式的特征和/或有益效果將在下面的描述中顯見，或通過根據本實用新型教導的具體實施方式的實踐中得知。

附圖說明

附圖不意在按比例繪制。在附圖中，在各個圖中示出的每個相同或近似相同的組成部分可以用相同的標號表示。為了清晰起見，在每個圖中，并非每個組成部分均被標記。現在，將通過例子并參考附圖來描述本實用新型的各個方面的實施例，其中：

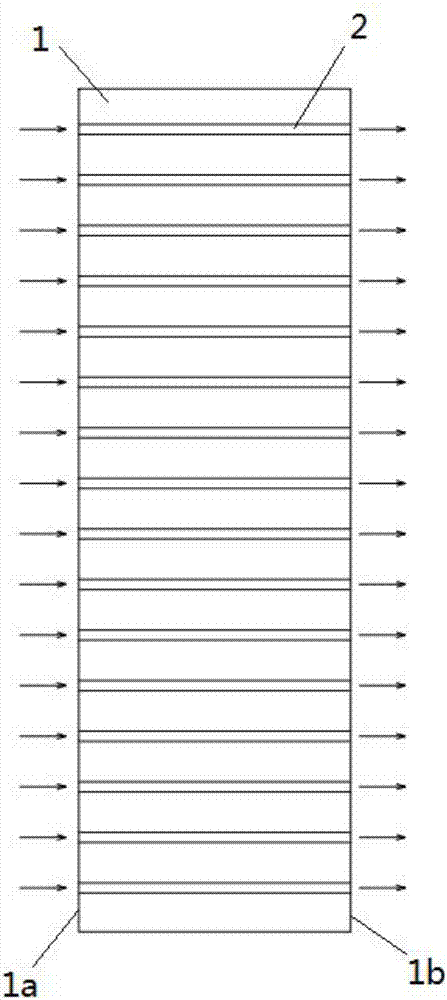

圖1是本實用新型的可透光的光纖磚的截面結構示意圖。

圖2是本實用新型的可透光的光纖磚的剖面結構示意圖。

具體實施方式

為了更了解本實用新型的技術內容，特舉具體實施例并配合所附圖式說明如下。

在本公開中參照附圖來描述本實用新型的各方面，附圖中示出了許多說明的實施例。本公開的實施例不必定意在包括本實用新型的所有方面。應當理解，上面介紹的多種構思和實施例，以及下面更加詳細地描述的那些構思和實施方式可以以很多方式中任意一種來實施，這是因?yàn)楸緦?shí)用新型所公開的構思和實施例并不限于任何實施方式。另外，本實用新型公開的一些方面可以單獨使用，或者與本實用新型公開的其他方面的任何適當組合來使用。

結合圖1、圖2所示，本實用新型提供一種可透光的光纖磚，光纖磚包括磚體1和復數個透光部件2，磚體1之間可以相互拼接成墻體，磚體1也可以和其他墻體或者部件相鄰放置，其中，磚體1不與其他磚體或者墻體相鄰的兩個側面分別被定義成第一側面1a和第二側面1b。

磚體1采用混凝土、金屬、塑料中的任意一種。

磚體1的形狀采用長方形、六邊形、圓柱形中的任意一種。

復數個透光部件2分布設置在磚體1內，每個透光部件2的一端位于第一側面1a，另一端位于第二側面1b。

復數個透光部件2互相平行。

透光部件2采用光導纖維絲，該光導纖維絲可以采用塑料光纖、玻璃光纖、石英光纖中的任意一種。

由于光導纖維絲優良的光傳導性能，當磚體1的一側有光線照入時，光導纖維絲將該光線傳輸至磚體1的另一側，實現磚體1兩側的光線互通，滿足磚體1另一側的采光需求。

考慮到采光的實用性以及經濟性，光纖纖維絲的截面直徑為30um-3000um。

另外，我們還可以將該透光部件2按一定的規律排列，形成一定的形狀，增加磚體1的美觀性，例如，夜晚，采用該光纖磚的墻體內的光線經透光部件2傳輸至墻體外表面，透光部件2的端部在墻體外表面形成一定的形狀，使得整個墻體增加了美觀性。

從而，本實用新型提出的可透光的光纖磚可以實現磚體兩側光線互通，增加較暗一側的光亮度，同時，可以將透光部件的端部在光纖磚的磚體表面以一定的規律排列，形成圖案，增加磚體美觀性。

雖然本實用新型已以較佳實施例揭露如上，然其并非用以限定本實用新型。本實用新型所屬技術領域中具有通常知識者，在不脫離本實用新型的精神和范圍內，當可作各種的更動與潤飾。因此，本實用新型的保護范圍當視權利要求書所界定者為準。
